多规格喉箍管路紧固连接件结构设计

这类喉箍类紧固连接件，广泛应用在民用给排水、农用灌溉管路、汽车冷却油路、气动液压低压管路、家用净水设备、工业通风软管对接等场景中，是低压流体输送管路系统里不可或缺的基础紧固零件，主要作用是在软管与硬管接头的对接位置提供均匀的径向抱紧力，避免管路内部流体输送过程中出现松脱、渗漏、泄压等问题，相比传统铁丝捆扎、扎带固定的方式，这类喉箍的紧固力更均匀可控，可反复拆装调整，适配不同壁厚的软管材质，不会因为局部应力过大割伤软管壁面，也不会因为紧固力不足导致管路受压脱落。

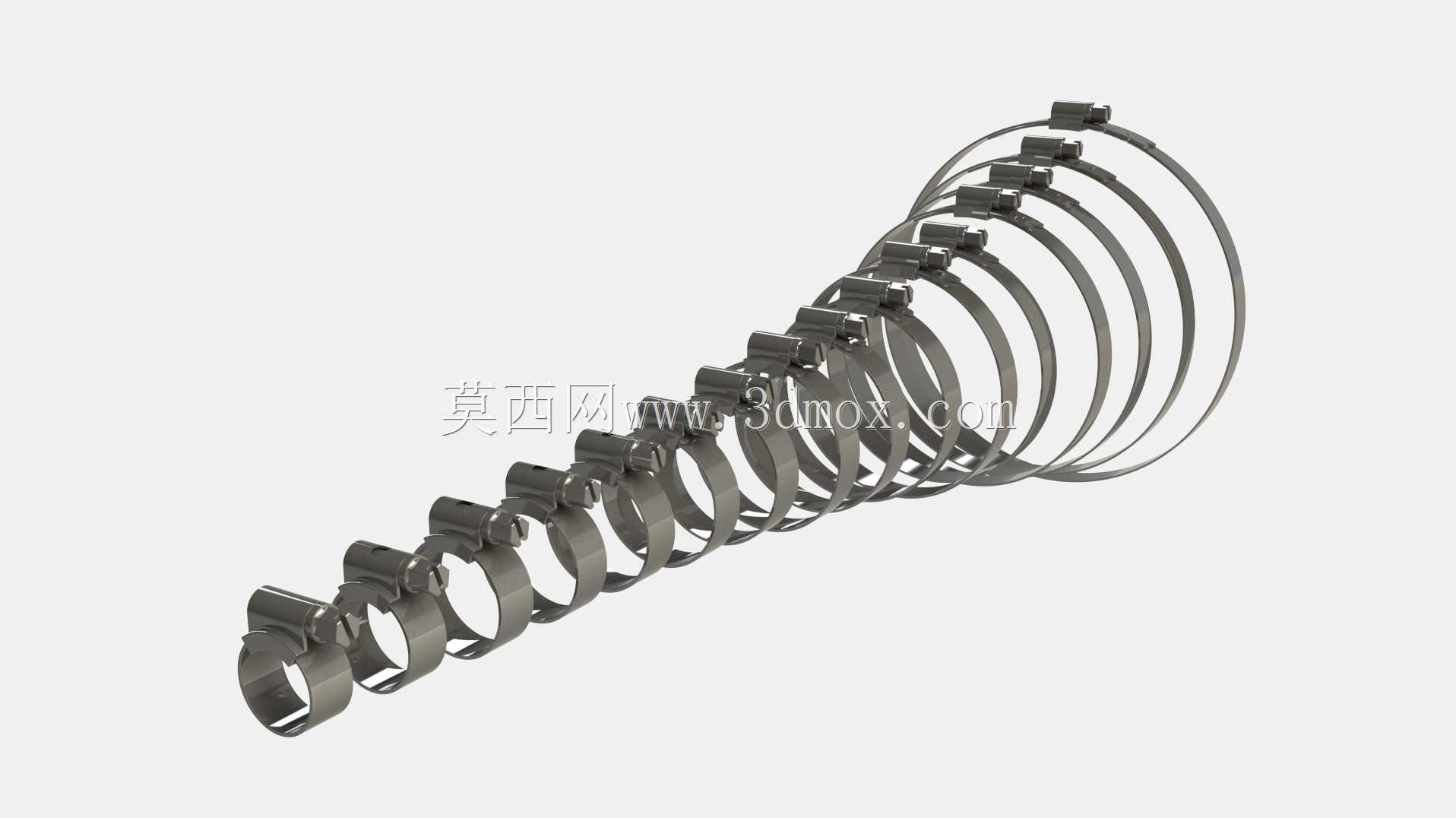

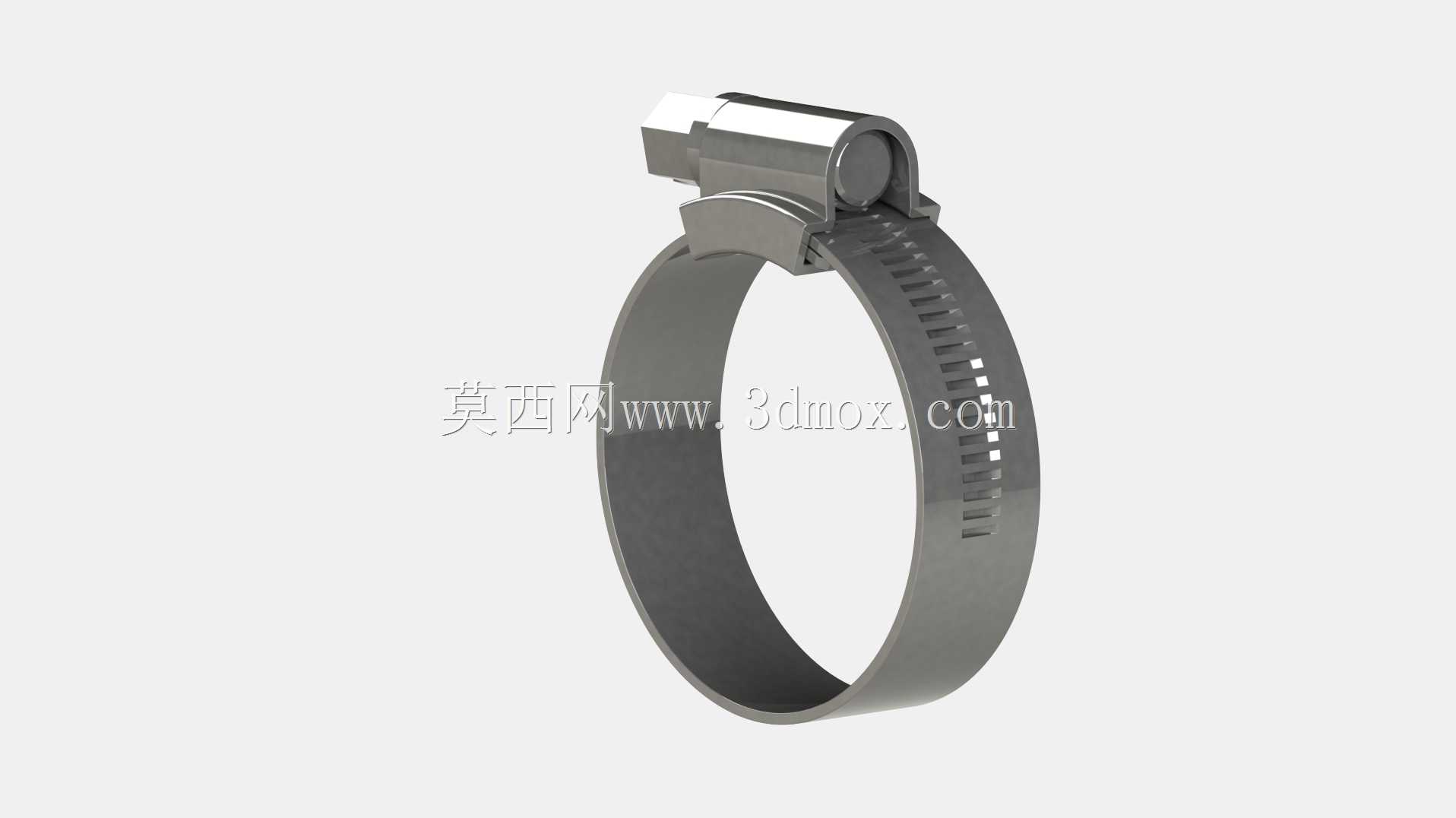

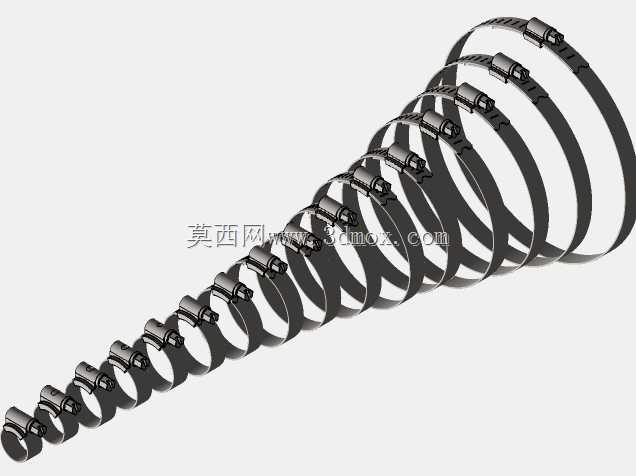

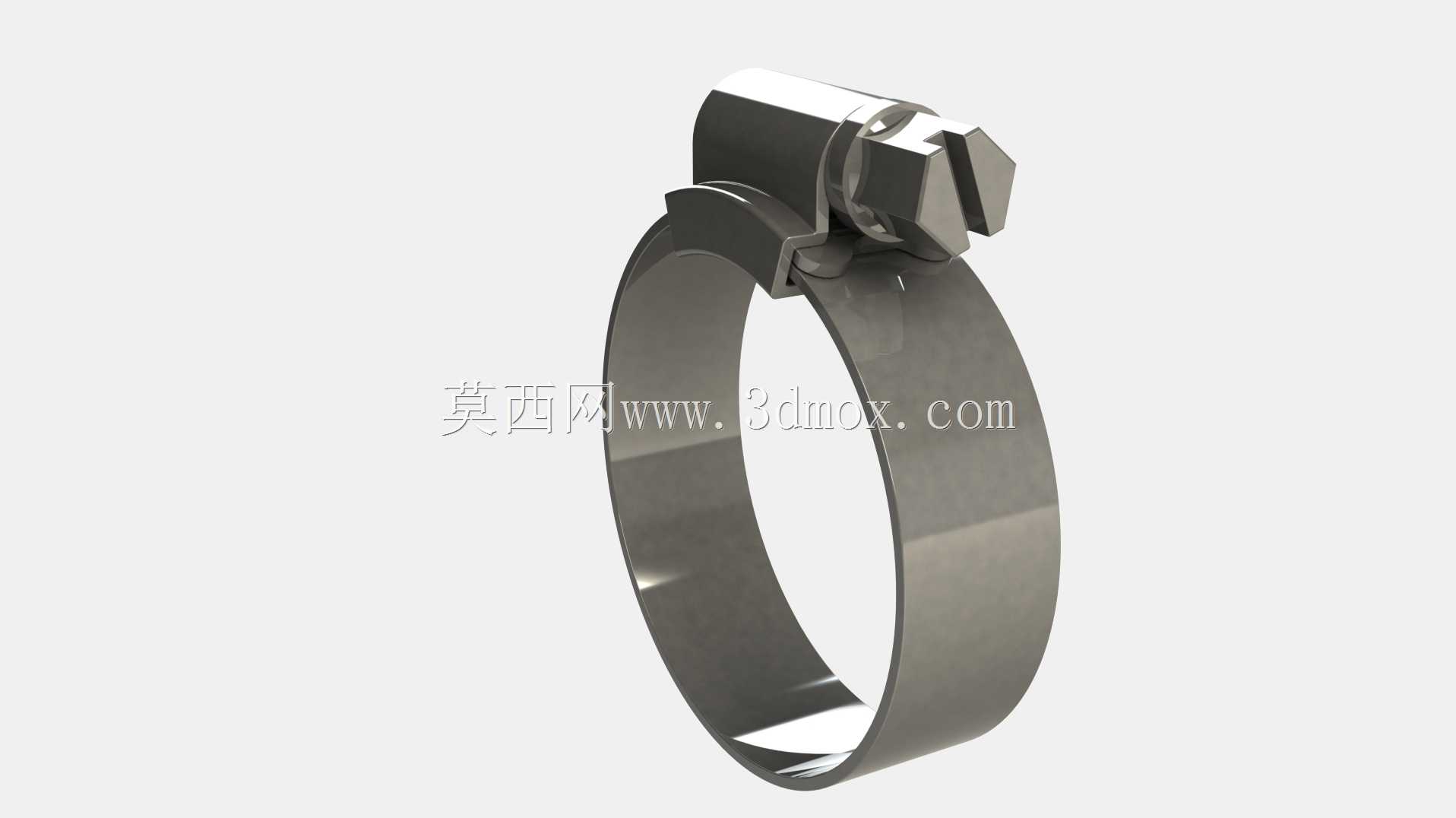

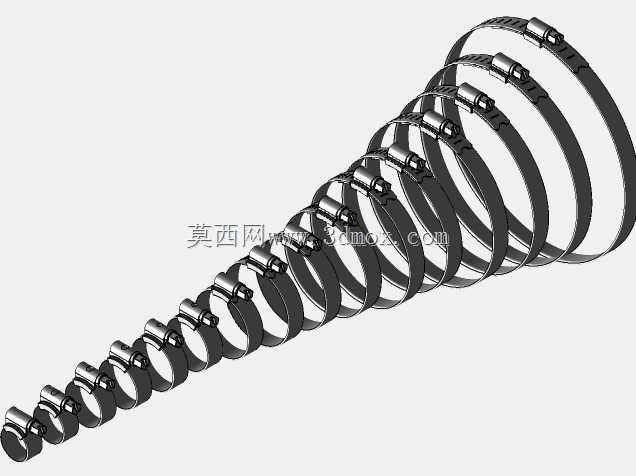

本次设计的喉箍覆盖22mm到135mm的全尺寸适配范围，单款喉箍的标称适配宽度为13mm，整体系列采用蜗杆式锁紧结构，通过头部的螺丝旋动带动钢带齿槽进给，逐步缩小钢带围成的环形内径，实现对接头位置的抱紧锁紧。设计过程中充分考虑了不同场景的安装边界：钢带采用圆弧过渡的边缘处理，避免安装和使用过程中划伤操作人员、割破软管表层；锁紧头部的螺丝槽位兼容常规十字螺丝刀、小型套筒扳手两种工具，适配狭小空间内的安装操作，不需要特殊定制工具即可完成拆装。

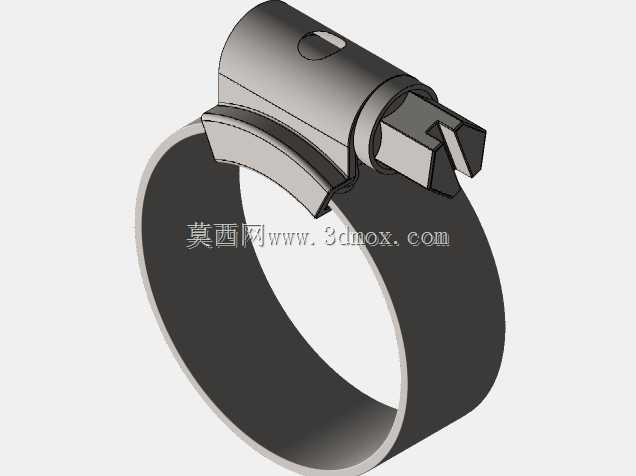

在结构设计上，钢带的厚度经过力学校核，在全尺寸张开到最小锁紧行程内，钢带自身的弹性变形量控制在材料屈服极限范围内，反复拆装不会出现塑性变形导致锁紧失效；锁紧头与钢带的连接位置采用翻边铆接结构，避免钢带在进给过程中出现卡滞、滑齿的问题，同时铆接点的凸起高度做了压低处理，不会在安装后因为突出部分剐蹭周边其他管路或设备部件。针对不同管径的适配，每一款规格的喉箍都预留了足够的调节行程，不需要针对单一管径单独定制零件，同一喉箍可覆盖相邻3-5mm的管径差，大幅降低管路安装的备件种类，方便现场施工时灵活调整。

安装时只需要将喉箍预先套在软管端部，再将软管推送到硬管接头的限位台阶位置，移动喉箍到接头与软管重叠的中间区域，逐步旋紧头部螺丝直到软管外壁出现轻微的均匀压痕即可，不需要过度旋紧导致软管被压裂；后期维护时只需要反向旋松螺丝即可松开喉箍，调整软管位置或者更换老化软管后可再次锁紧使用，整体使用寿命长，紧固可靠性高，适配橡胶管、PVC软管、硅胶管、尼龙编织管等多种常见软质管路材质，在低压流体输送场景下可以长期稳定工作，有效降低管路渗漏的维护成本。
