240V单螺杆流体输送泵结构设计

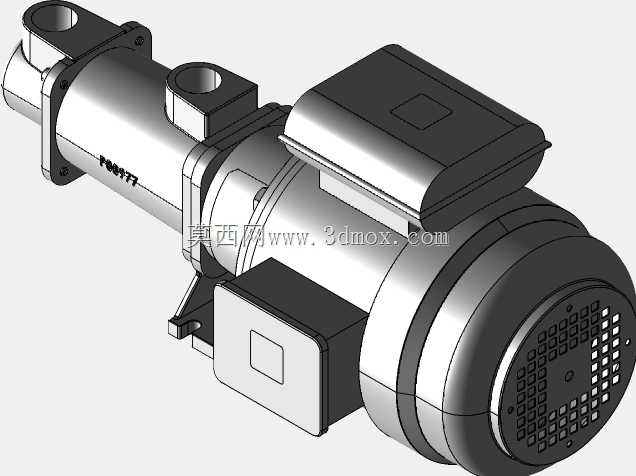

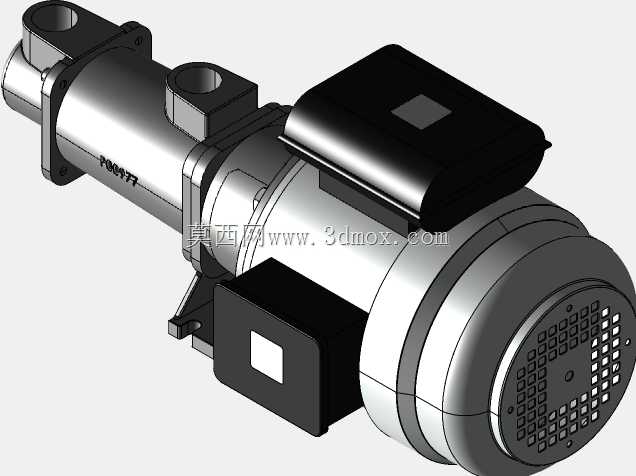

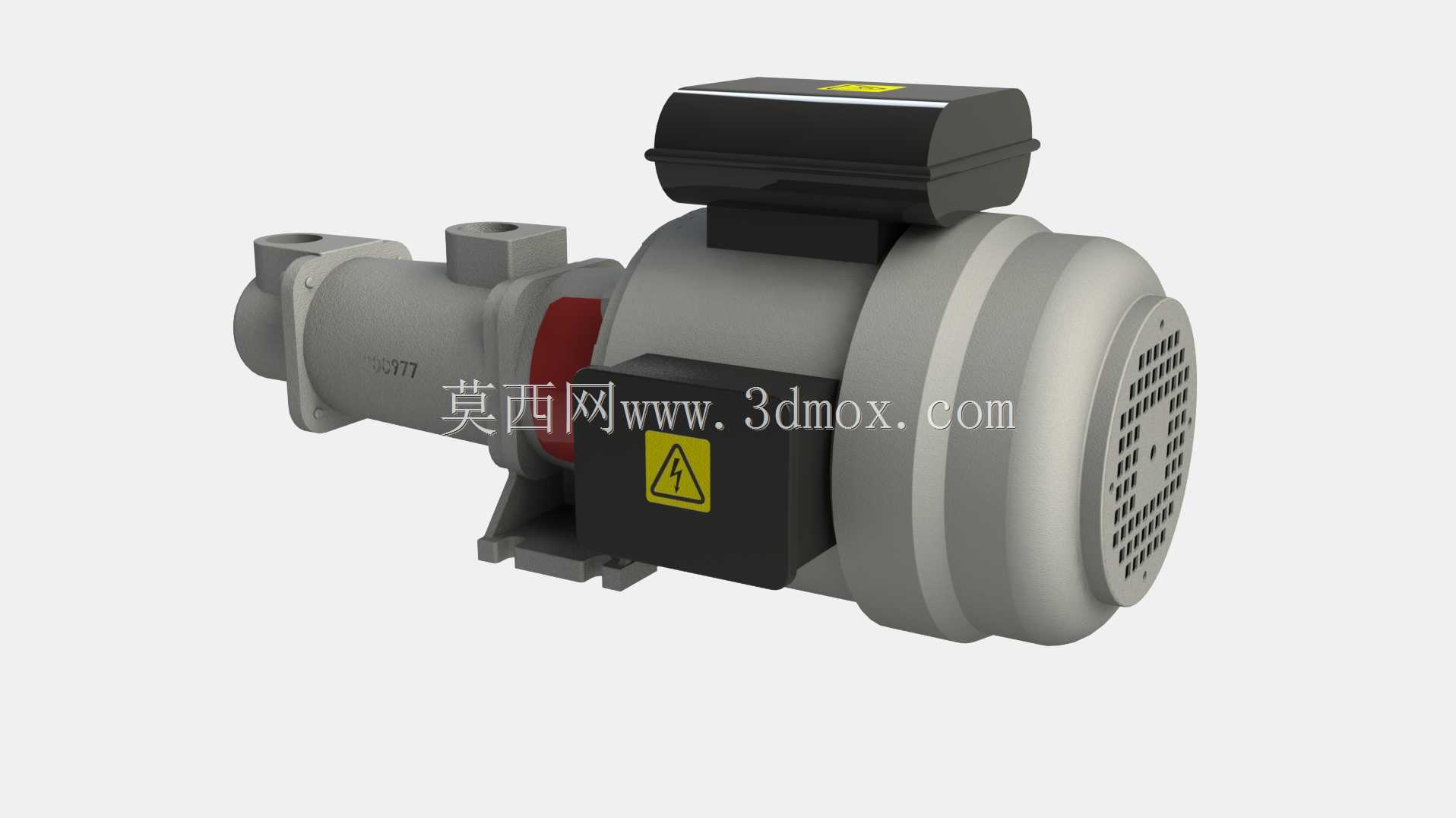

　　在小型流体输送工况里，这类240V供电的单芯螺杆泵一直是民用给排水、小型化工试剂输送、食品级流体中转场景里的常用设备，区别于大流量工业多级泵，它的核心优势是低脉动输送、自吸能力强，对高粘度介质的适配性远优于同功率离心泵。从结构拆解来看，整套模型把驱动端、传动连接段、泵头工作段做了清晰的分块设计，驱动端采用封闭式异步电机结构，外壳带散热筋阵列，端盖预留通风孔道，接线盒做了凸起式防护设计，侧面贴有高压警示标识，完全符合低压电气设备的安全设计规范，电机输出轴和螺杆转子之间采用刚性联轴器连接，连接段外侧设置了独立的接线端子防护壳，避免流体输送过程中溅液侵入电气部件。泵头部分采用偏心单螺杆配合橡胶定子的经典容积式结构，

　　进出口采用内螺纹接口设计，接口位置做了加厚凸台处理，避免管路安装时的应力开裂，泵体底座和电机底座采用一体化铸铁支架结构，安装脚预留了螺栓过孔，可直接固定在设备机架或者混凝土基础上。做三维建模的时候，首先要确定的是螺杆转子的偏心距和导程参数，这两个参数直接决定了泵的每转排量，结合1590L/H的额定流量、7.5m的额定扬程，反推电机额定转速在1450转区间的时候，转子导程和偏心距的匹配关系，要保证定子和转子的啮合间隙控制在0.1-0.2mm之间，既不能因为间隙过大导致容积效率下降，也不能因为过盈量太大造成启动扭矩超标，适配240V单相供电的功率限制。安装边界方面，整套设备的轴向长度控制在紧凑区间，径向最大尺寸是电机外壳的外径，

　　泵头部分的径向尺寸比电机端小30%左右，进出口的中心高和电机轴中心高保持一致，管路对接的时候不需要做额外的变向弯头，减少管路阻力损失。实际选型的时候，这类泵经常用在小型水处理设备的药剂投加、家用自来水增压、小型油罐的油料输送场景，因为螺杆泵的输送过程是连续无剪切的，也可以用来输送含有细小颗粒的流体，不会像齿轮泵那样对介质里的杂质敏感，也不会像离心泵那样在低流量工况下出现气蚀问题。建模过程中对细节的还原也很重要，比如电机外壳的散热筋高度、接线盒的防水胶圈槽、泵头和连接段之间的密封垫槽、底座安装孔的沉头结构，这些细节直接决定了后续出工程图的时候能不能直接指导生产，很多新手建模的时候容易忽略密封槽的尺寸，导致实际装配的时候出现泄漏问题。

　　另外，整套模型的重心落在底座安装面的中心区域，设备运行的时候的振动幅度可以控制在很低的水平，不需要额外做减震基础，直接螺栓固定就能满足运行要求，对于移动式流体输送设备来说，这种紧凑的重心设计也方便集成到小型移动工作站里。从功能特性来看，这种单螺杆泵的自吸高度可以达到4-6m，不需要提前灌泵就能启动，对于间歇性工作的工况来说非常友好，不用每次开机前做引水操作，定子采用耐磨橡胶材质，正常维护的情况下使用寿命可以达到8000小时以上，更换定子的时候只需要拆开泵头端盖就能操作，不需要整体拆卸电机和管路，维护成本很低。在做结构校验的时候，还要考虑泵体的承压能力，7.5m扬程对应的出口压力在0.075MPa左右，泵体外壳采用铸铁材质完全可以满足强度要求，进出口的螺纹连接强度也能承受1.5倍的额定压力，不会出现管路崩脱的问题。
