多规格不锈钢P形管线固定夹结构设计

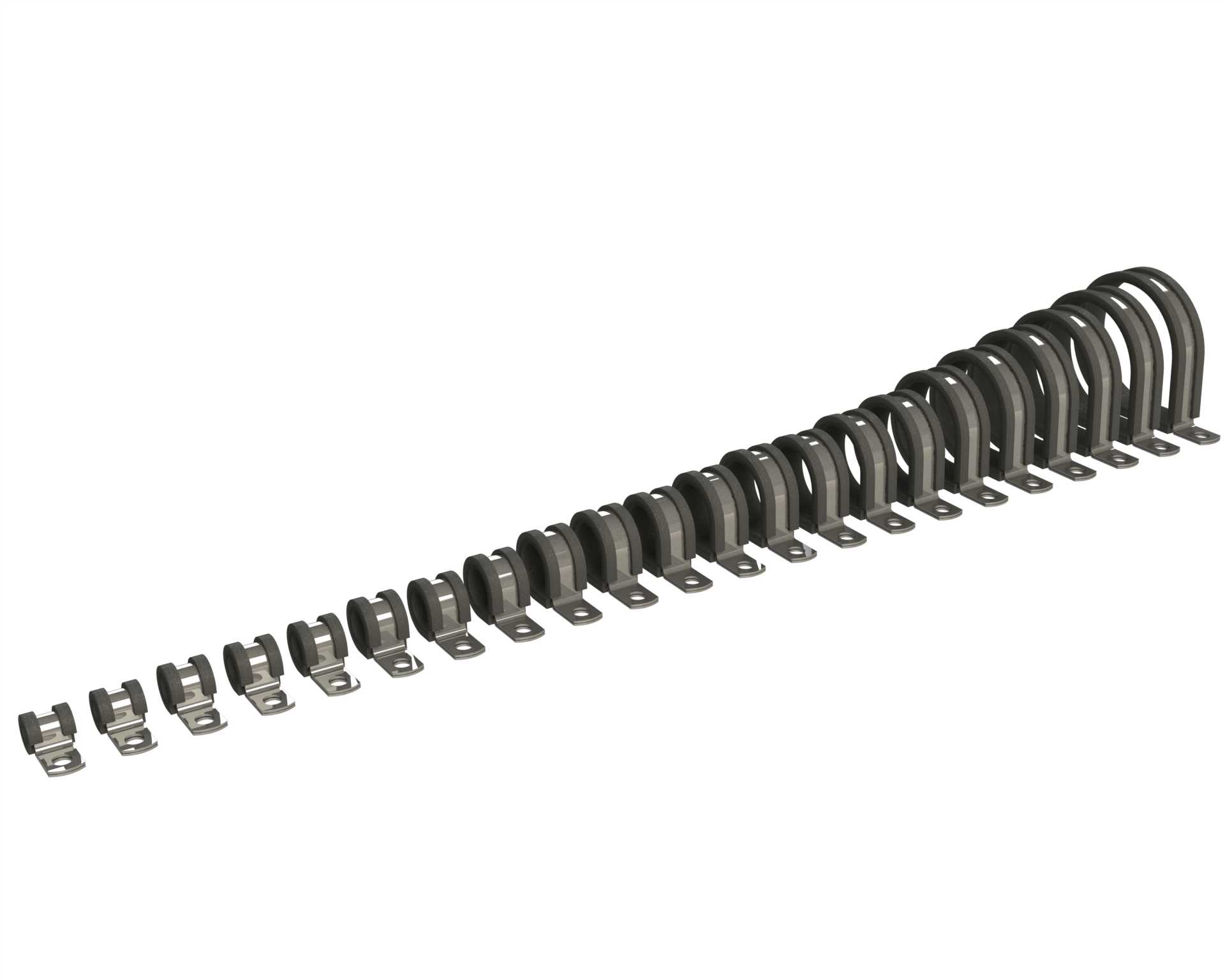

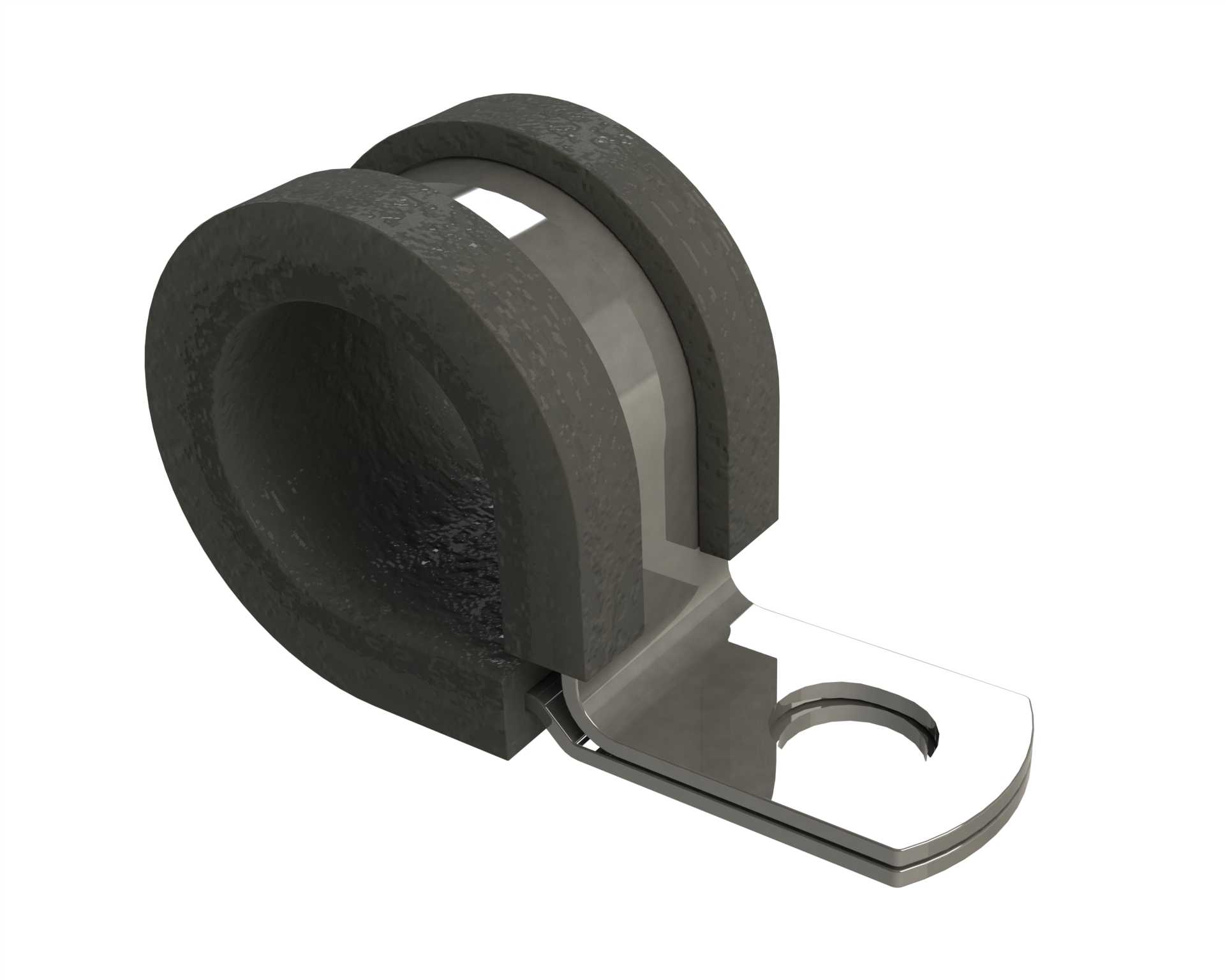

在工业管线布设、电气线路安装、液压气动系统排布等场景中，管线固定件是保障线路排布规整、避免管线晃动磨损、提升系统运行稳定性的核心基础配件，这款不锈钢P形夹正是针对这类场景设计的通用固定元件。从实际应用来看，这类P形夹广泛覆盖机电设备内部布线、车间气路管线固定、户外机柜线路整理、小型液压管路定位等场景，能够适配不同直径的软管、电缆、小型金属管路，在有防腐蚀要求的户外、潮湿工况或者食品加工、化工相关的洁净场景中，不锈钢材质的特性也能满足长期使用的防锈需求。这款P形夹采用P形的环抱式结构设计，夹持段为圆弧造型，能够和圆形管线的外壁形成充分贴合，避免局部应力集中夹伤管线外壁，底部带平直安装座，预留的安装孔可以直接通过螺丝固定在设备机架、墙面、安装板等基体上，安装操作便捷，固定后不会出现松脱移位的问题。设计阶段针对常用的管线直径做了全规格覆盖，夹持范围从5mm到60mm，能够匹配市面上绝大多数常规规格的电缆、塑料软管、小型金属气管油管，安装孔直径统一为6.6mm，适配市面上常用的M6规格固定螺丝，不需要针对不同规格的夹体单独选配安装紧固件，大幅降低了现场安装的配件选型成本。在细节设计上，夹体的弯折处做了圆弧过渡处理，没有尖锐的毛刺棱角，安装过程中不会划伤施工人员，也不会割破管线的外绝缘层或者保护层，夹体本身采用不锈钢材质冲压成型，自身具备足够的结构强度，夹持后能够提供稳定的抱紧力，即使在设备存在小幅振动的工况下，也能牢牢固定管线，避免管线长期晃动出现接头松脱、管壁磨损破裂的问题。整个系列的夹体采用统一的安装尺寸标准，同一安装点位如果后续需要更换不同夹持规格的夹体，不需要重新在基体上打孔，直接替换夹体即可，也方便后期管线改造升级时的调整作业，不管是小批量的设备组装还是大规模的工程布线，都能很好地适配使用需求。
