DN15黄铜隔板式球阀结构设计

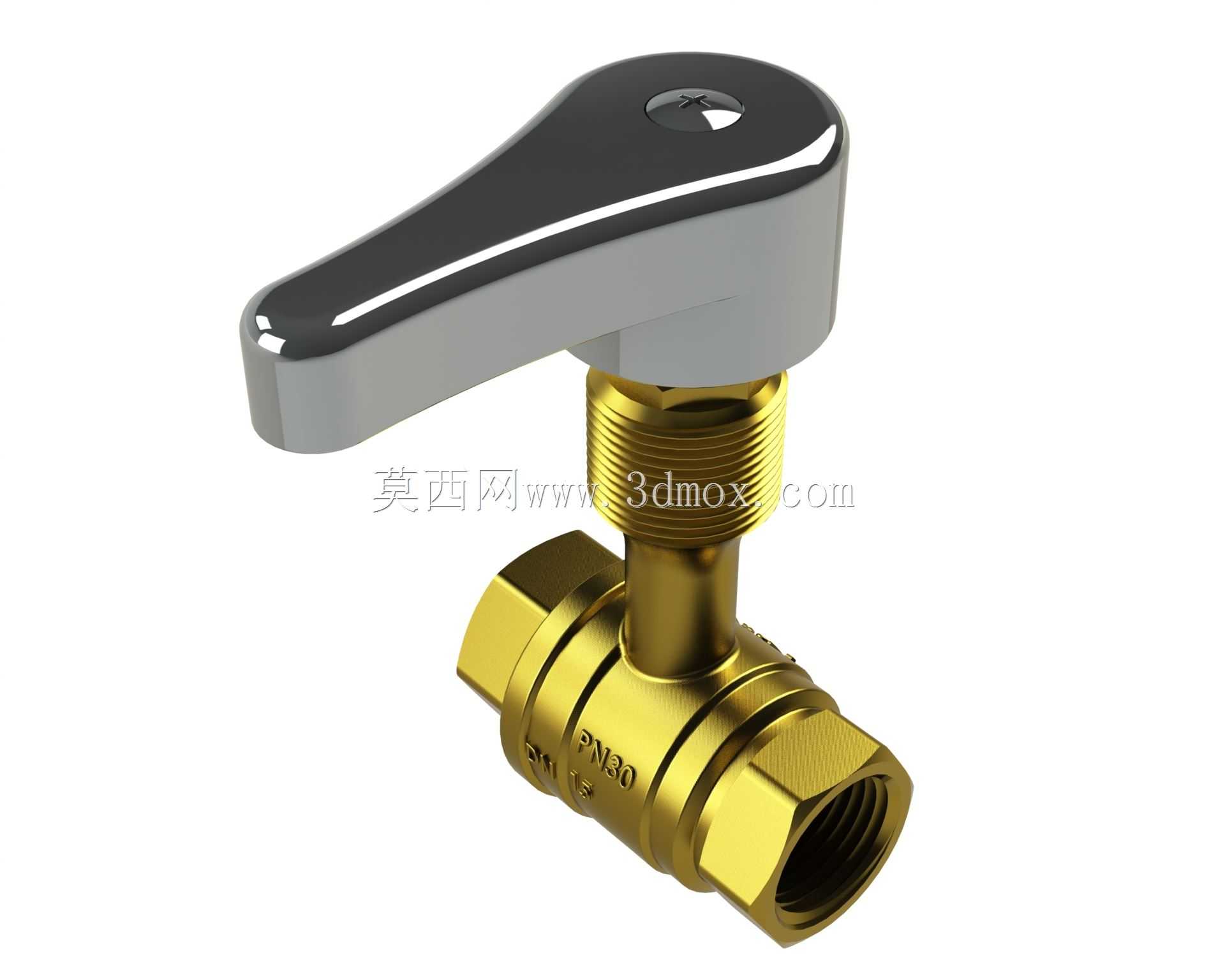

　　这款手动球阀主要针对小型流体管路的隔板安装场景设计，常见于实验室气路、小型水处理设备、饮品加工管线、机柜内嵌式流体回路等需要将阀门操作端布置在面板外侧、流道部分置于设备内部的安装工况，操作时无需打开设备机柜即可完成管路通断控制，日常运维操作便捷性突出。阀体采用黄铜材质锻压成型，材质本身具备良好的切削加工性能与耐水、耐弱腐蚀介质特性，适配常温清水、压缩空气、低压油品、非强腐蚀性流体介质的通断控制，公称压力等级满足PN30工况使用要求，常规民用、轻工业低压流体场景下的结构强度冗余充足。

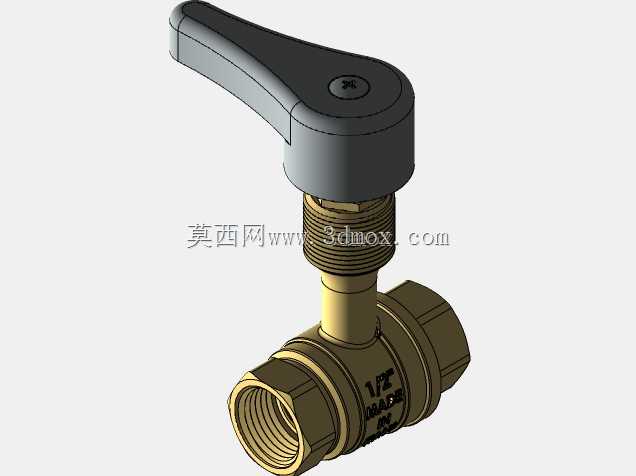

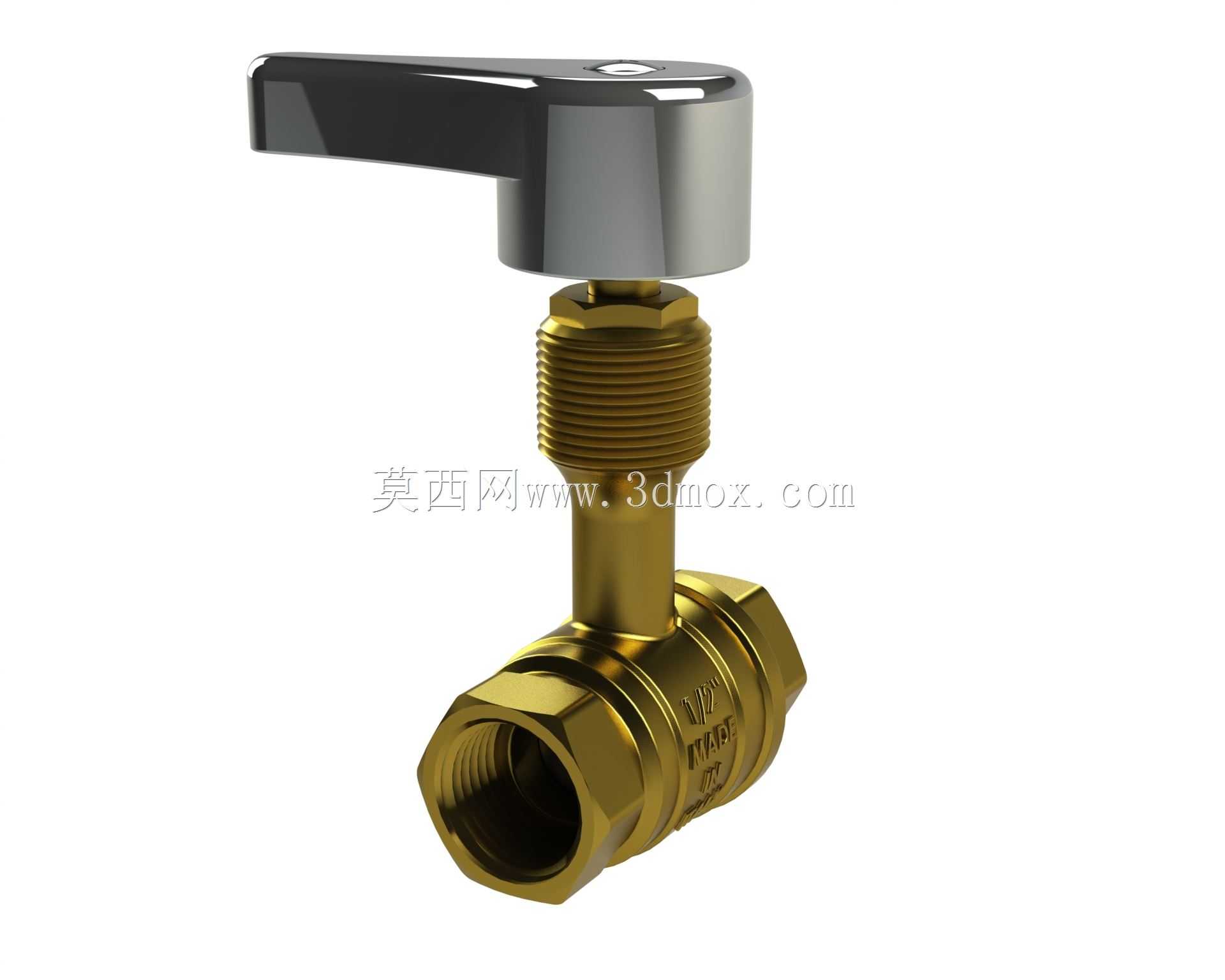

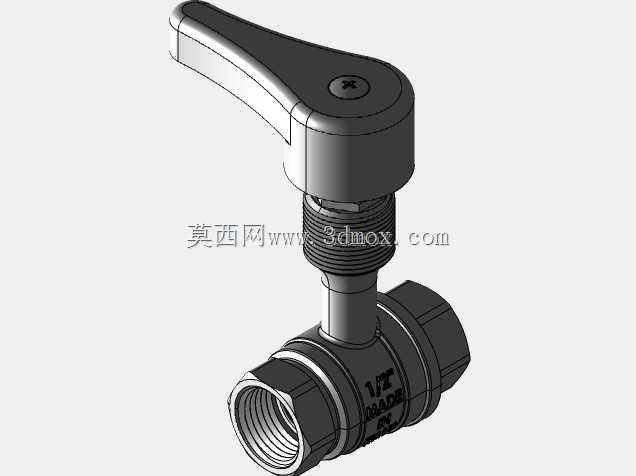

　　整体结构采用两片式内螺纹连接设计，两端流道接口为1/2英寸内螺纹，可直接匹配同规格外螺纹管路接头，无需额外转换连接件即可完成管路对接，降低现场安装的配件成本与装配工作量。隔板安装段的外螺纹直径设计为22mm，匹配19TPI的螺距参数，安装时可直接穿过设备面板、储液罐壁板的预制安装孔，通过配套锁紧螺母从面板另一侧锁紧固定，无需额外设计焊接支架或定制安装座，能大幅缩短设备装配环节的阀门安装周期，适配厚度在3mm至12mm区间的各类金属、非金属面板安装需求，安装后操作手柄完全外露于设备外侧，手柄扳动角度为90度，手柄与流道平行时为全开状态、垂直时为全关状态，操作档位清晰，日常使用中可通过手柄朝向快速判断阀门通断状态，避免误操作。

　　建模过程中严格遵循实际加工装配的公差配合要求，阀杆与阀体之间的密封槽、球体与阀座的配合面、连接螺纹的牙型参数均按照实际加工尺寸还原，阀杆部位的防吹出结构、手柄与阀杆的扁位配合结构均做了完整建模，可直接用于设备装配的干涉检查、安装孔位预制校核，也可作为同类阀门改型设计的基础参考模型。球体采用通孔式流道设计，全开状态下流道无明显缩径，流体通过时的压力损失小，不会对管路流量造成额外衰减，适配对管路流量稳定性有一定要求的低压流体回路。阀座采用密封件嵌入式结构设计，建模时预留了密封件的安装槽位，实际生产中可根据输送介质的特性选配丁腈橡胶、氟橡胶等不同材质的密封件，拓展阀门的介质适配范围。

　　从安装边界来看，阀门安装后手柄的转动半径范围内无其他结构遮挡即可保证正常操作，面板开孔直径略大于安装螺纹外径即可完成装配，锁紧后阀体与面板之间可加装密封垫片实现面板两侧的介质隔离，避免设备内部的流体渗漏到操作侧，满足有洁净要求的设备面板安装需求。整体外形紧凑，没有多余的外凸结构，内嵌安装后不会占用设备内部过多的排布空间，适合内部结构紧凑的小型流体设备使用。手动操作的结构设计无需额外配置气动、电动执行机构，成本可控，故障率低，日常使用中仅需定期检查阀杆密封件的老化情况即可长期稳定工作，维护成本极低。
