导轨安装式95.05继电器配套接线底座

　　这款导轨安装的继电器配套底座，是低压电气柜、分布式IO控制站、小型自动化设备电控回路里的常用配套部件，主要承担继电器本体的机械固定、电气接线转接、回路绝缘隔离的作用，日常选型时经常和对应规格的小型电磁继电器配对使用，替代传统的螺丝直连接线方式，能大幅降低柜内接线的错接率，也方便后期运维时快速更换损坏的继电器，不用反复拆剪主回路导线。从实际安装场景来看，这类底座的适配场景覆盖了绝大多数工业低压配电场景，从生产线旁的小型操作按钮盒，到整线的主控柜内的信号中继回路，再到楼宇自控的照明控制箱、消防联动的信号转接柜，只要用到对应引脚规格的继电器，基本都会搭配这类导轨式底座，相比直接将继电器焊接在PCB板上的安装方式，导轨卡装的形式不需要额外做安装板打孔攻丝，直接卡装在行业通用的35mm标准DIN导轨上即可，单人徒手就能完成拆装，运维效率提升非常明显。

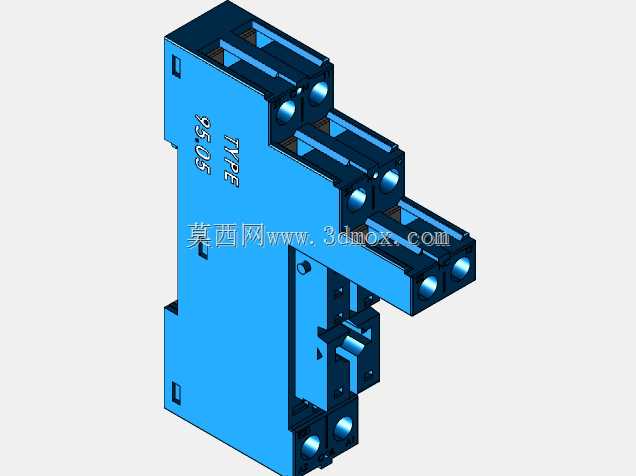

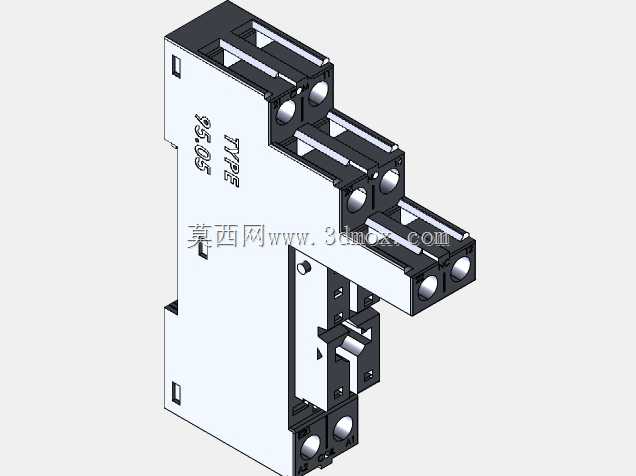

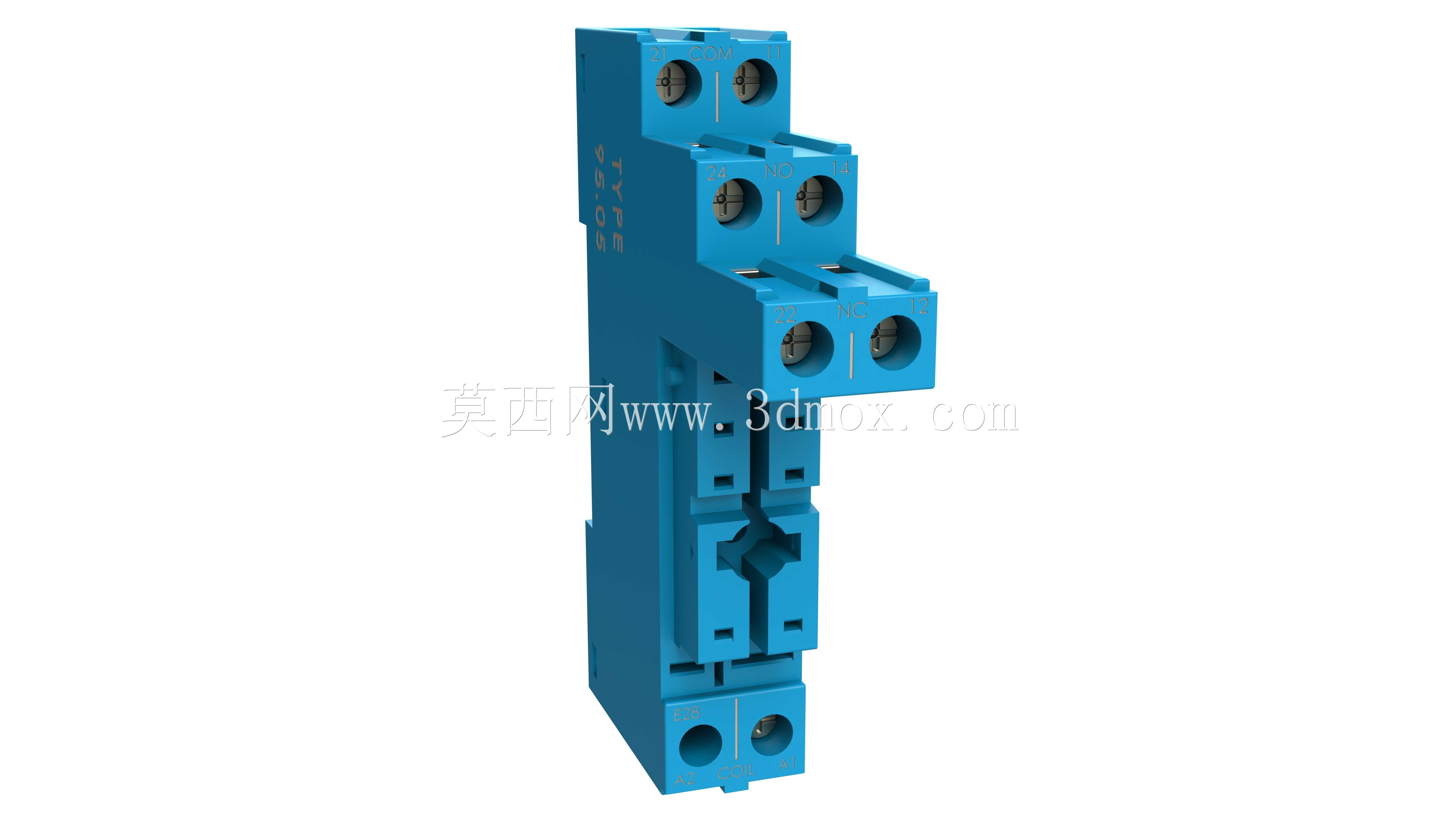

　　从结构设计逻辑来看，这款底座采用上下分层的接线布局，上下两端各设置两组接线端子，中部预留和继电器引脚完全匹配的插接腔，插接腔内部的导电嵌件采用高弹性铜合金材质，表面做镀锡处理，既能保证和继电器插脚的接触压力，降低接触电阻避免长期通电发热，也能抵御工业现场的潮湿、盐雾侵蚀，减少氧化层导致的接触不良问题。底座的主体绝缘外壳采用阻燃级PA66材质注塑成型，材料的阻燃等级达到UL94-V0级别，即使接线端子处出现短时过载打火，也不会引燃外壳造成火情蔓延，同时材料的耐温范围覆盖-40℃到120℃，可以适配绝大多数工业现场的环境温度，不会因为夏季柜内高温出现外壳变形、端子松脱的问题。接线端子采用压线式螺丝锁紧结构，适配0.5-2.5平方毫米的多股铜芯硬线或者带冷压端头的软线，螺丝头部采用十字槽设计，适配常规的十字螺丝刀操作，每个接线位都设置了独立的隔弧墙，避免相邻接线端子之间因为金属丝外露、凝露导致的爬电、短路问题，相邻端子的爬电距离满足低压电气设备的安全规范要求，在AC250V的额定工作电压下不会出现击穿风险。

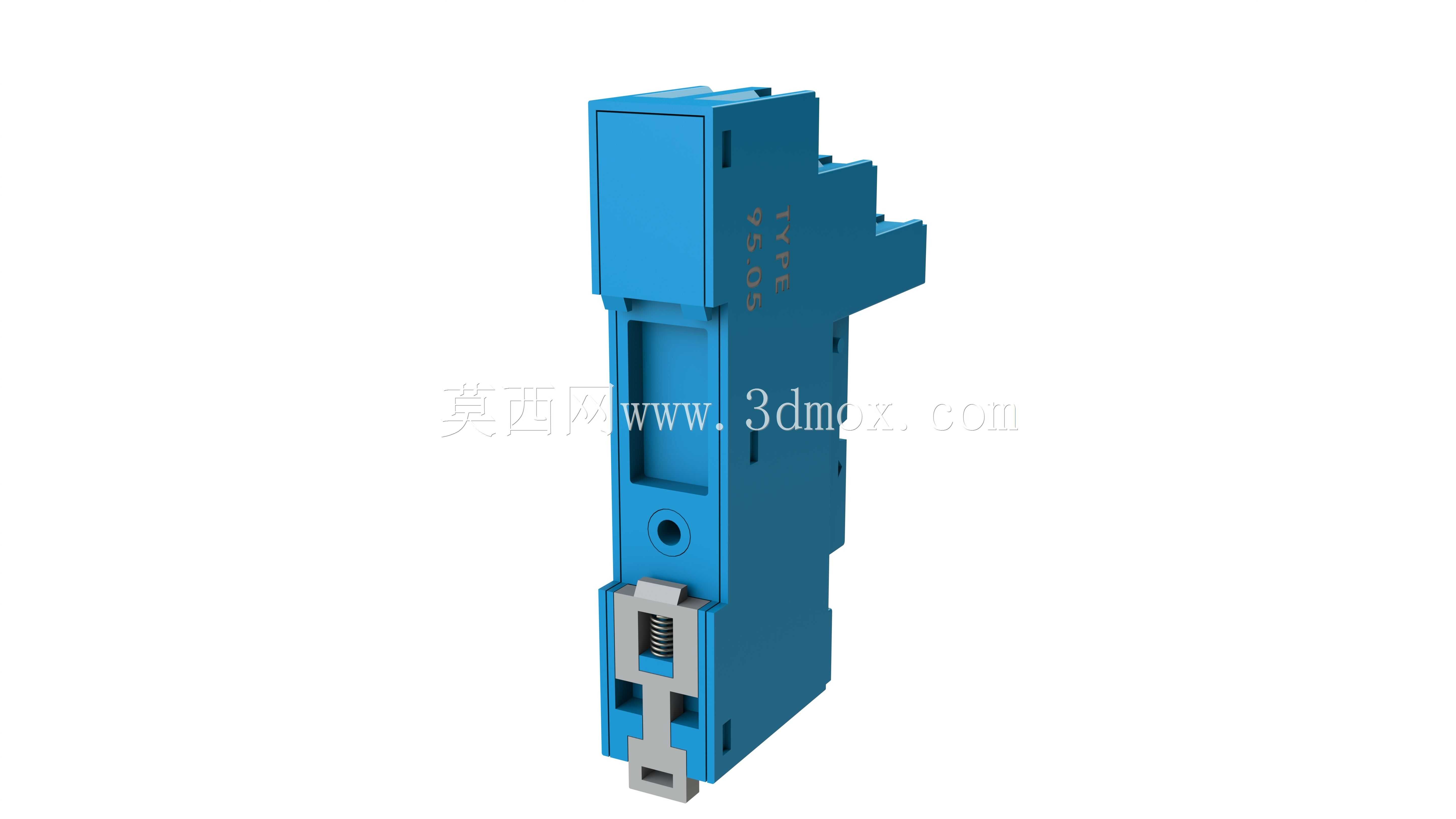

　　从安装边界尺寸来看，这款底座的宽度仅为16mm左右，在柜内导轨上安装时，单组底座占用的导轨空间非常小，多组并排安装时可以紧密贴合，不需要预留额外的安装间隙，能最大化利用电控柜内的导轨安装空间，对于点位密集的IO控制回路来说，这种窄型设计可以大幅压缩电控柜的整体尺寸，降低设备的制造成本。底座的导轨卡装结构采用弹性卡扣设计，卡扣的卡接行程经过反复调校，卡装到标准DIN导轨上后不会出现松脱晃动，同时拆卸时只需要用一字螺丝刀撬动卡扣下方的解锁位，就能轻松将底座从导轨上取下，不需要挪动相邻的其他电气元件。底座中部的继电器插接位设置了防呆结构，和对应继电器的外壳凸台完全匹配，安装继电器时不会出现插反、错位的问题，避免因为引脚接反导致的继电器烧毁、回路短路故障。

　　在实际工程应用中，这类底座的额定载流能力为10A，完全匹配所配套继电器的触点额定载流参数，日常用于AC250V及以下电压等级的控制回路中，承担信号中继、小功率负载通断的接线转接作用，比如传感器信号的中转传输、接触器线圈的驱动回路、电磁阀的控制回路等场景都能适用。底座的每个接线端子都设置了清晰的编号标识，标识采用激光蚀刻工艺，印在底座外壳的表面，长期使用不会因为摩擦、油污侵蚀出现标识模糊的问题，接线时可以对照电气原理图上的端子编号逐一接线，大幅降低接线的错误率，后期排查故障时也能快速对应回路点位，减少故障排查的时间。和传统的接线端子排加继电器支架的安装方式相比，这种一体化的继电器底座不需要额外制作继电器固定支架，也不用单独做接线转接，将继电器的固定和接线功能集成在同一个部件上，整体的安装工时能缩短60%以上，同时柜内的布线更加整齐美观，不会出现杂乱的飞线问题。
