可调式管道焊接滚轮架设备结构

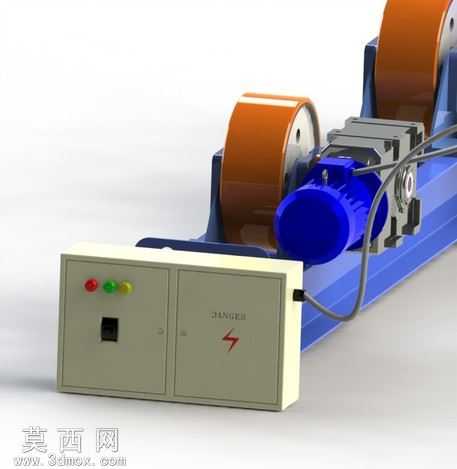

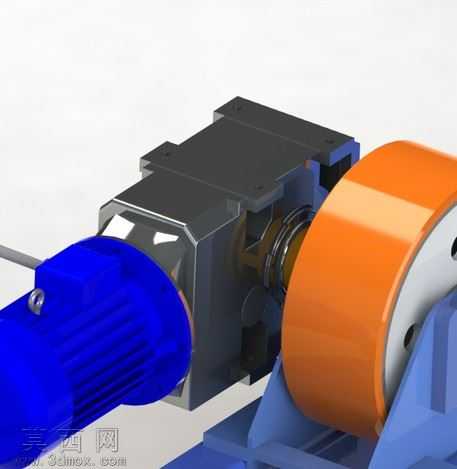

本模型为管道焊接作业专用的可调式滚轮架（管焊接转子），整体采用长条形模块化机架设计，建模过程中严格遵循焊接辅具的实际工程尺寸比例，对各功能部件做了完整的结构还原。建模阶段先以基准面定位机架主体的长向导轨结构，机架采用标准型钢焊接框架的等效建模方式，通过拉伸、切除特征完成机架上的安装孔位、电机固定座、滚轮支座滑槽的细节刻画，保证机架的承载结构符合实际承重设计逻辑。驱动端集成了减速传动组件与驱动电机，建模时对减速箱的分级传动结构、电机的接线盒、输出轴与主动滚轮的连接法兰都做了分件建模，主动滚轮与从动滚轮均采用外包耐磨橡胶层的双层结构设计，外层橡胶赋予高摩擦系数的材质属性，内层金属轮芯做了轴孔、键槽的细节还原，滚轮支座可沿机架长向滑槽调整间距，通过螺栓锁紧结构实现固定，以此适配不同直径的管状工件承托需求。机架端部设置了独立的电气控制箱，对箱体的柜门、锁扣、操作按钮、散热格栅都做了细节建模，控制箱与驱动电机之间的走线采用扫掠特征完成线缆的自然走向还原。渲染阶段采用工业产品常用的冷灰金属材质作为机架主色调，滚轮外层橡胶采用哑光棕红色材质区分，电机、减速箱采用铸铁深灰材质，控制箱采用浅米黄钣金材质，各部件的材质粗糙度、金属度参数均匹配实际工业零件的表面质感，场景添加了柔和的环境光与定向补光，清晰呈现各部件的装配关系与结构细节。设计思路围绕管状工件环缝焊接的回转需求展开，通过双滚轮承托+单侧驱动的结构，带动管状工件匀速回转，配合焊接工位完成环向焊缝的连续焊接作业，可调间距的支座设计可覆盖一定管径范围的工件加工需求，独立电控箱可实现滚轮转速的调节控制，满足不同焊接工艺下的工件回转速度要求，整体结构紧凑，传动路径清晰，各部件的装配约束完全符合实际设备的装配逻辑，可作为焊接工装设计、管道加工设备选型的三维参考模型。
