便携式等离子切割执行机头结构设计

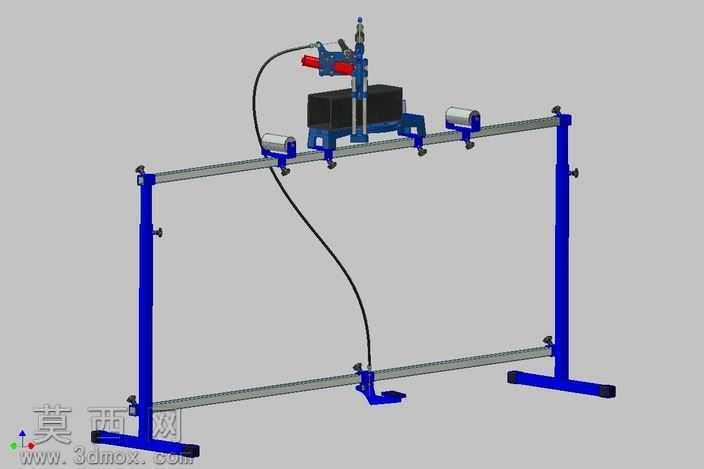

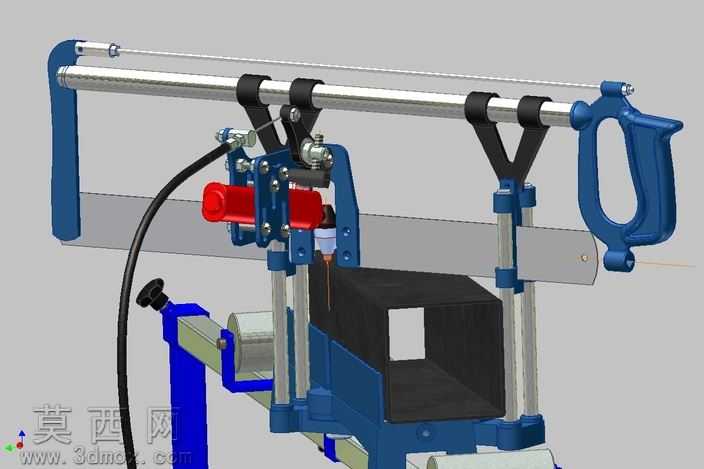

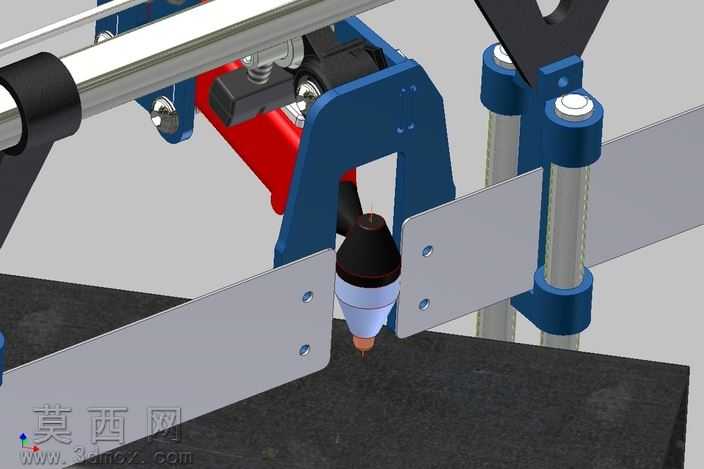

本作品为等离子切割机的执行机头三维建模成果，建模过程中严格遵循实际焊割设备的装配逻辑与尺寸比例，对各组成部件进行了精细化的参数化构建。首先完成整体支撑框架的建模，采用蓝色涂装的立式支撑臂作为核心承载结构，搭配银色金属质感的横向滑移导轨，还原设备可横向调节作业位置的功能特性，导轨与支撑臂的连接部位精准还原了紧固螺栓、调节旋钮等细节结构，确保装配关系与实际设备完全一致。切割炬安装模块采用红黑配色的夹持结构，完整还原了等离子割炬的夹持固定、高度微调的机械结构，割炬本体按照实际产品的外形进行建模，还原了绝缘段、喷嘴段的分层结构，喷嘴尖端的放电部位做了细节刻画，清晰呈现切割作业的执行端形态。两侧的银色导柱搭配蓝色端盖结构，还原了设备的导向定位功能，前端的灰色金属挡护板按照实际安装位置建模，板件上的固定孔位、折弯角度都做了精准还原，挡护板可有效阻挡切割过程中产生的飞溅碎屑，提升作业安全性。底部的黑色作业平台模拟了待切割金属板材的放置工位，清晰呈现机头与待加工工件的相对位置关系。材质渲染阶段，对不同部件赋予了对应材质属性：金属结构件赋予哑光金属漆材质，还原设备机架的工业涂装质感；导轨、导柱等运动部件赋予亮面金属材质，体现金属加工面的光洁特性；割炬的绝缘部位赋予黑色哑光塑胶材质，喷嘴部位赋予耐高温陶瓷与铜质金属的复合材质；挡护板赋予磨砂不锈钢材质，还原金属板材的真实质感。设计过程中充分考虑了设备的实用性，各运动部件的活动范围预留了合理的调节空间，结构布局紧凑合理，既保证了切割作业时的结构稳定性，也兼顾了机头移动调节的灵活性，完整呈现了便携式等离子切割机执行端的机械结构与功能逻辑，可用于焊割设备的结构展示、教学演示以及二次开发设计参考。
