集装箱用X型重载剪式连接锁具结构

该X型剪式连接结构主要面向远洋货运、铁路集装箱运输及港口堆场堆码作业场景，是集装箱堆叠、转运过程中实现相邻箱体可靠刚性连接的核心功能部件，可有效规避运输途中因颠簸、倾斜、急加减速带来的箱体移位、倾覆风险，保障多式联运全流程的货载安全。

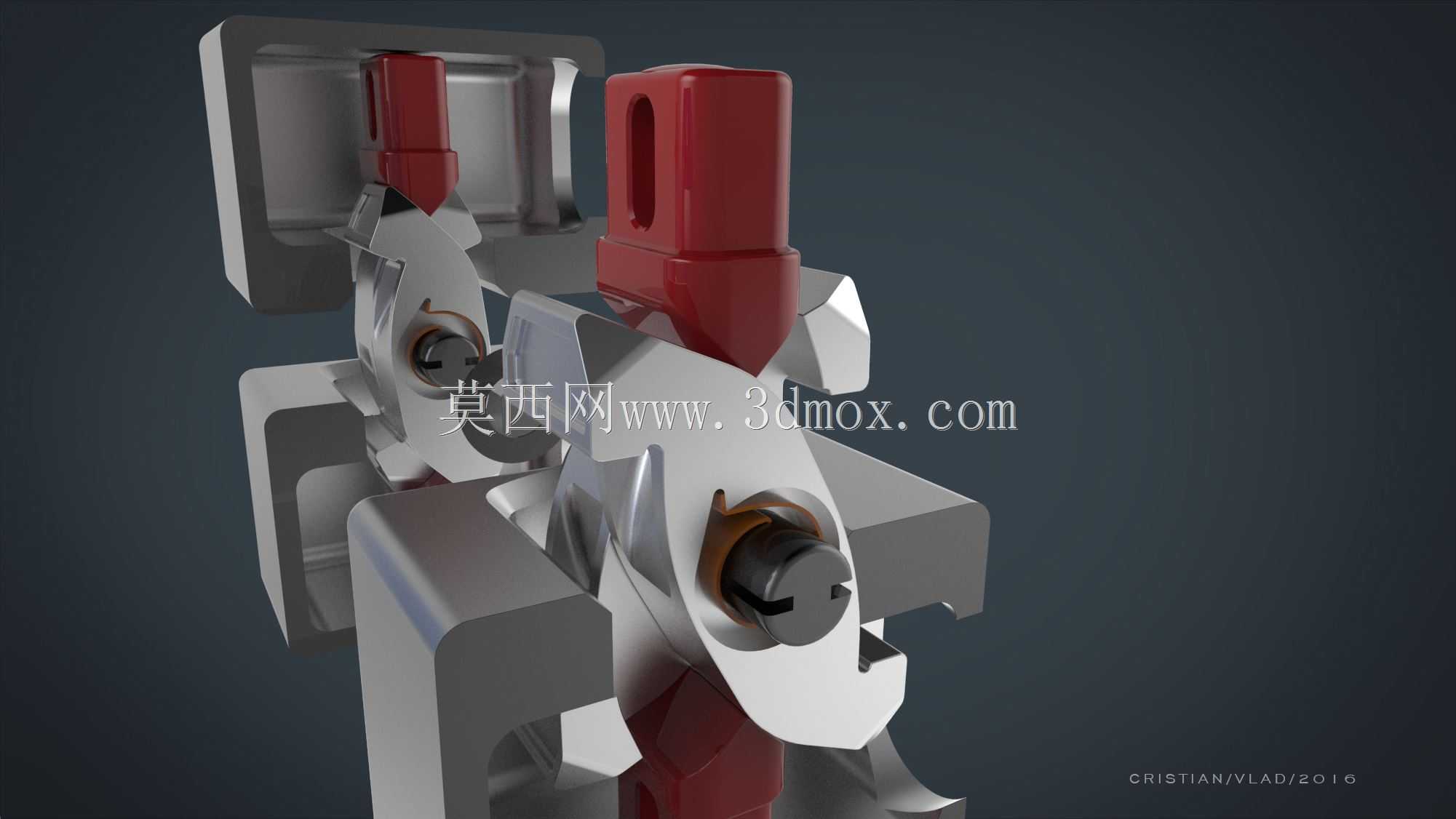

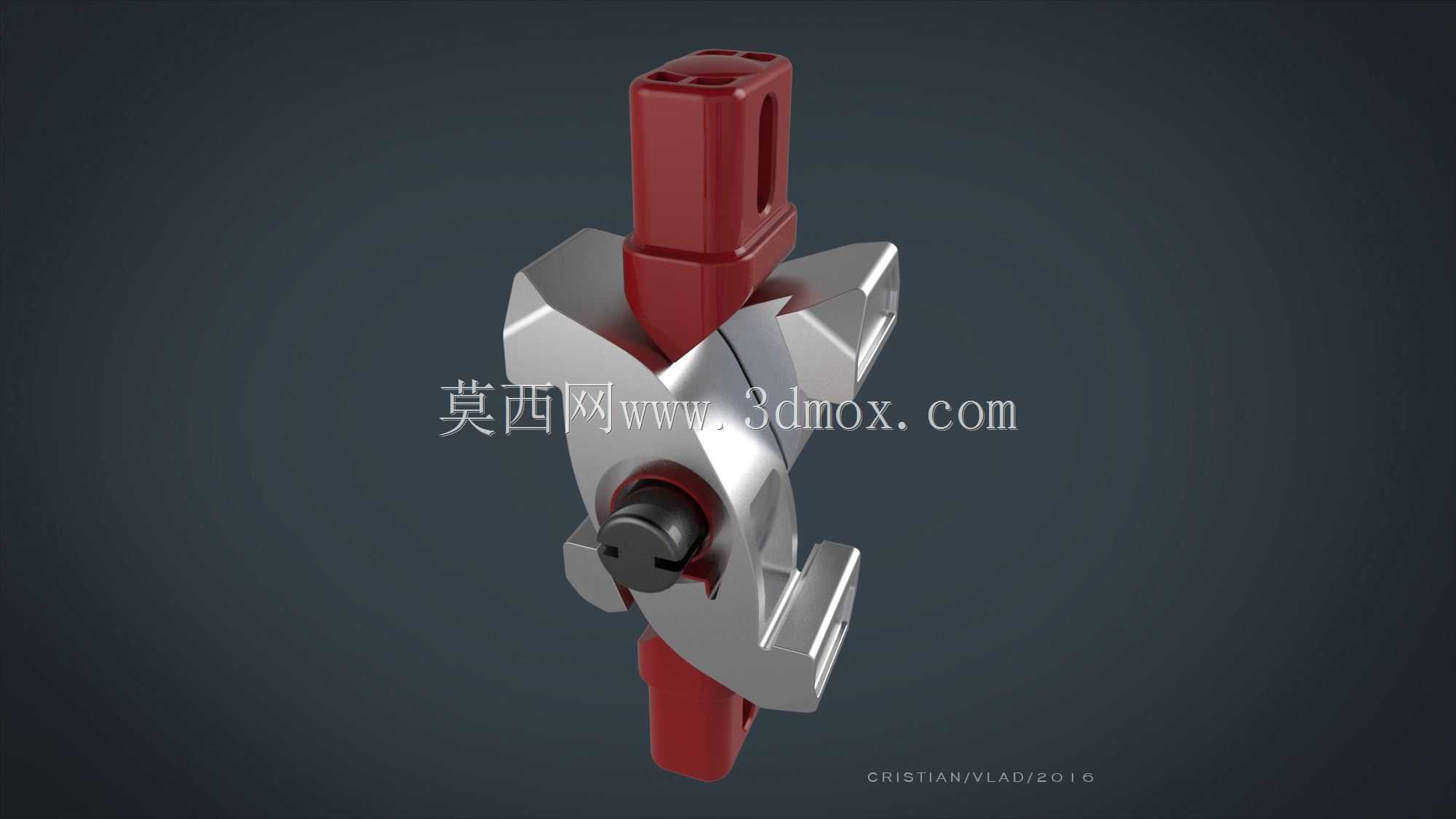

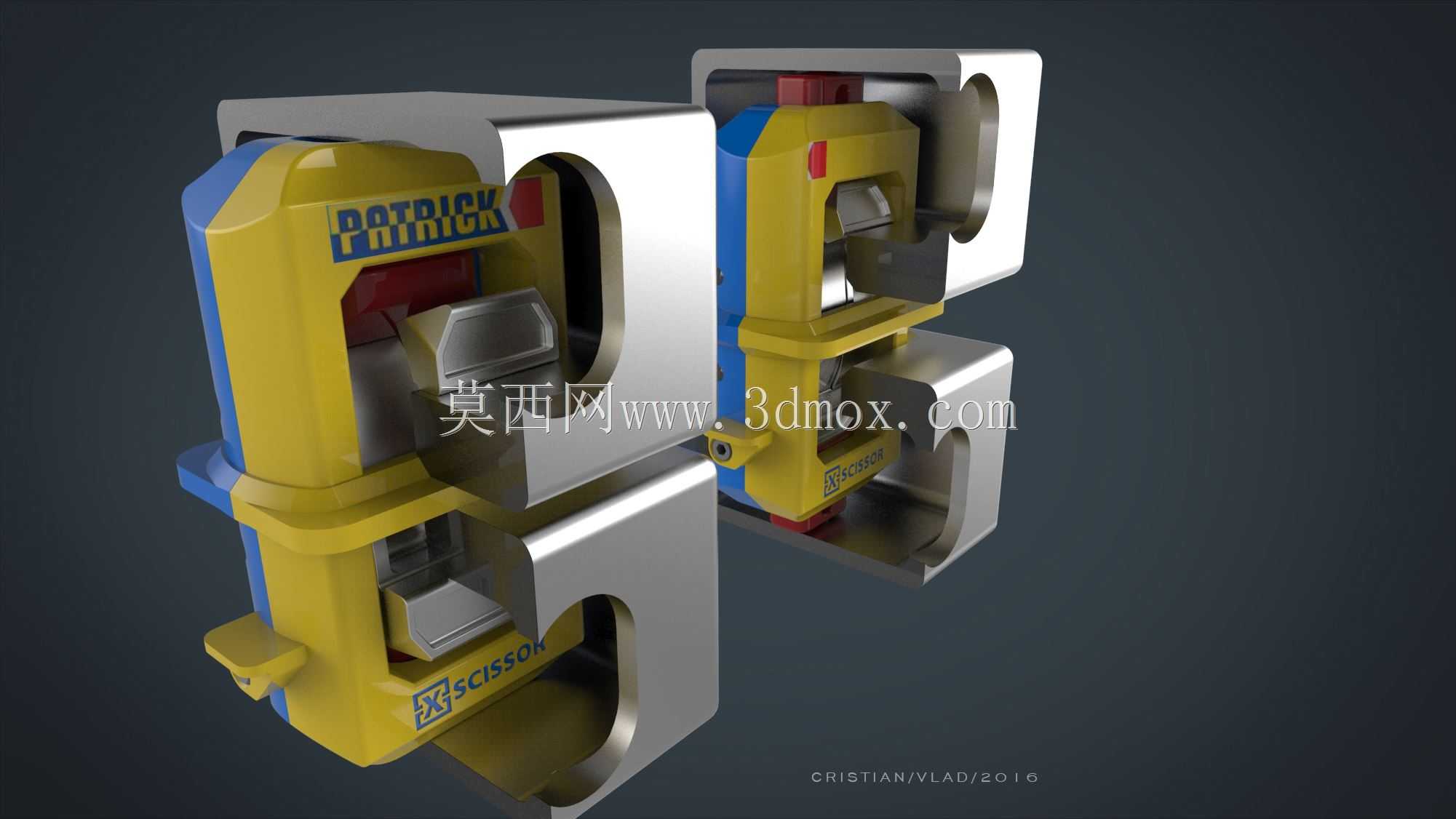

在实际作业场景中，该结构无需额外配套动力源或专用操作工具，即可完成上下层集装箱角件的快速对接与锁止。其核心功能依托重力触发的自激活机制实现：当上层集装箱落位至下层箱体顶部过程中，结构的受力凸台首先接触集装箱角件的承力面，随着箱体自重持续加载，内部凸轮曲面推动对称布置的剪刀臂同步向外伸展，卡入角件内侧的标准锁孔内，随着承载重量增大，剪刀臂对锁孔内壁的正压力同步提升，形成“越载越锁”的自增强锁紧特性，完全避免传统连接锁具在重载振动下出现的松脱隐患。

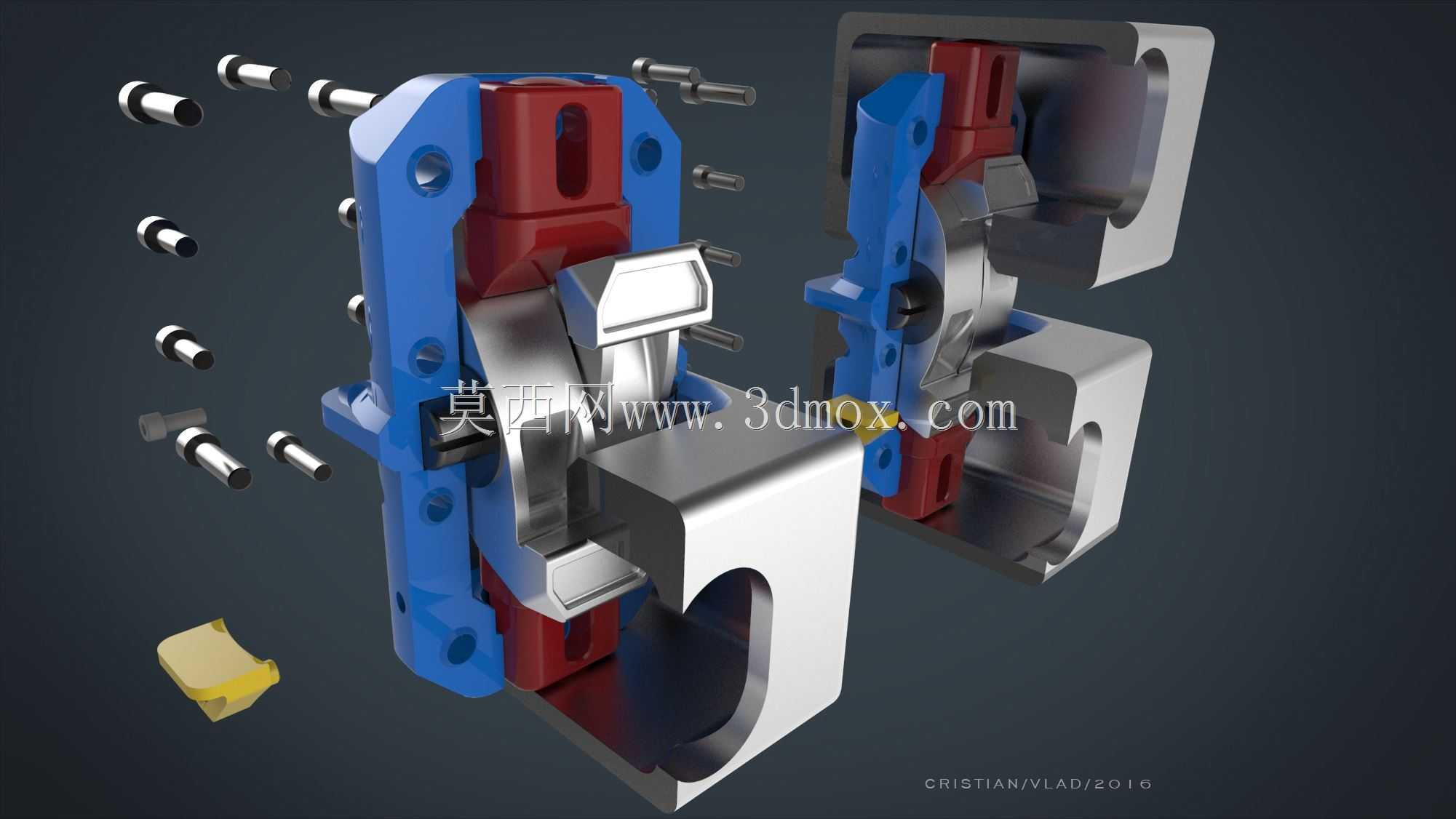

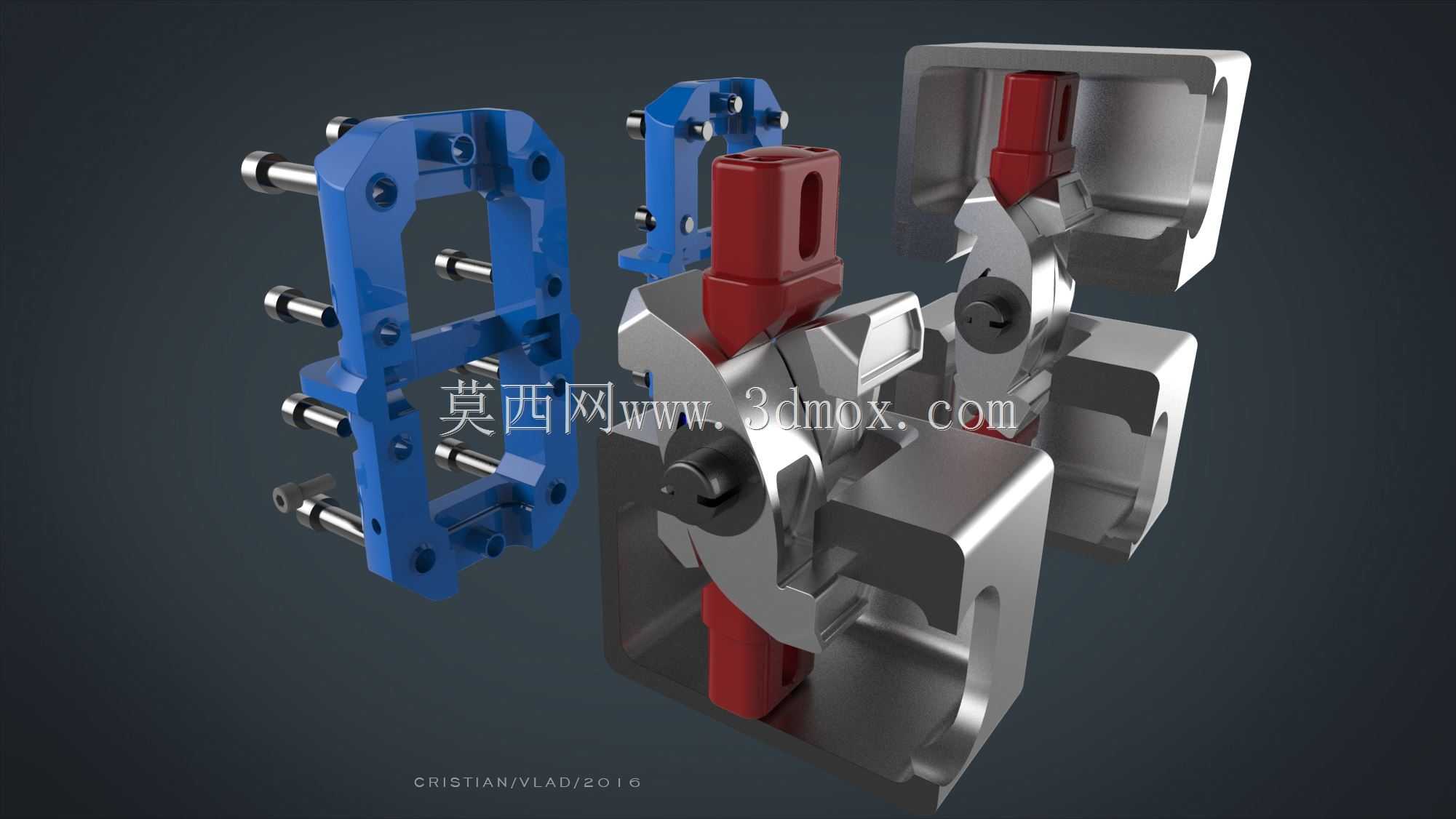

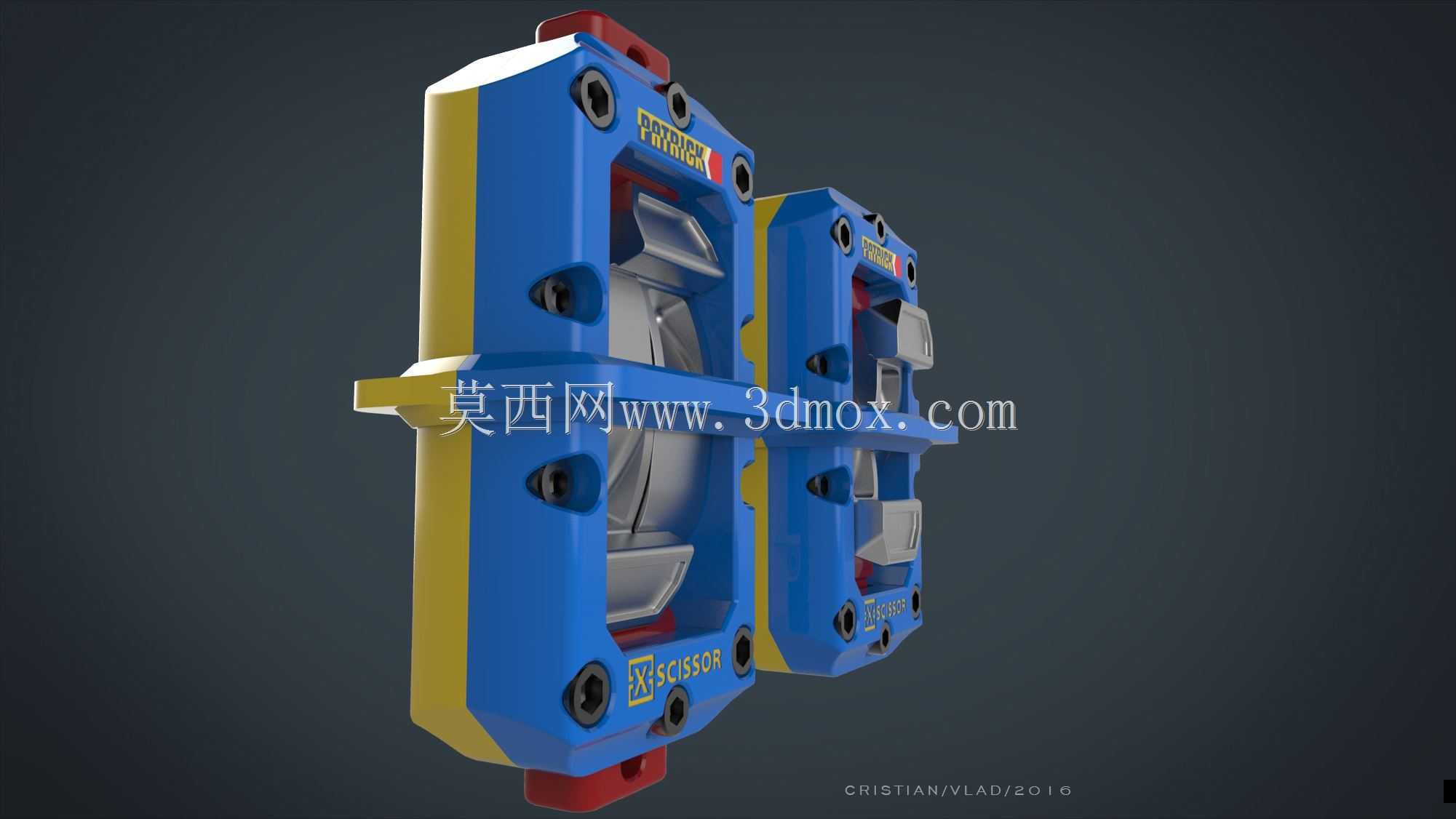

设计层面，该结构采用对称式剪叉布局，核心受力件选用高强度合金结构钢一体锻造成型，关键铰接位置做耐磨衬套镶嵌处理，可承受数十吨级的垂向载荷与横向剪切力；解锁机构集成于结构本体侧部，内置的复位螺旋弹簧在无载荷状态下可自动推动剪刀臂收回至释放位，配合与常规扭锁一致的操作接口，现场作业人员无需额外培训即可完成摘挂操作，大幅提升港口、场站的装卸周转效率。结构还设置了永久锁止档位，当需要长期固定堆码或特种运输场景下，可拨动侧部锁销将剪刀臂锁定在伸展位置，无需持续依赖重力载荷维持锁紧状态，适配无持续垂向压力的横向连接、斜向固定等特殊安装需求。

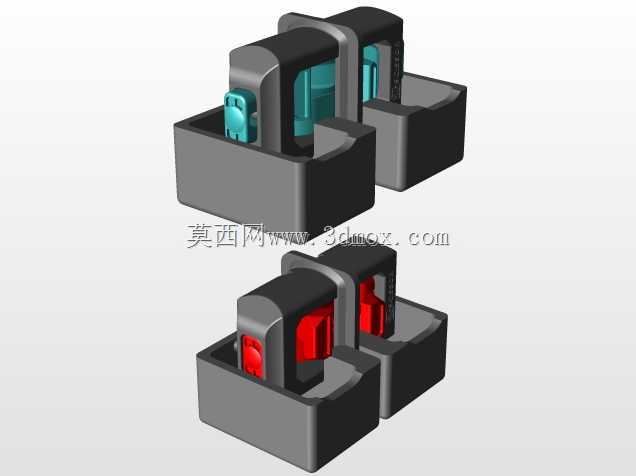

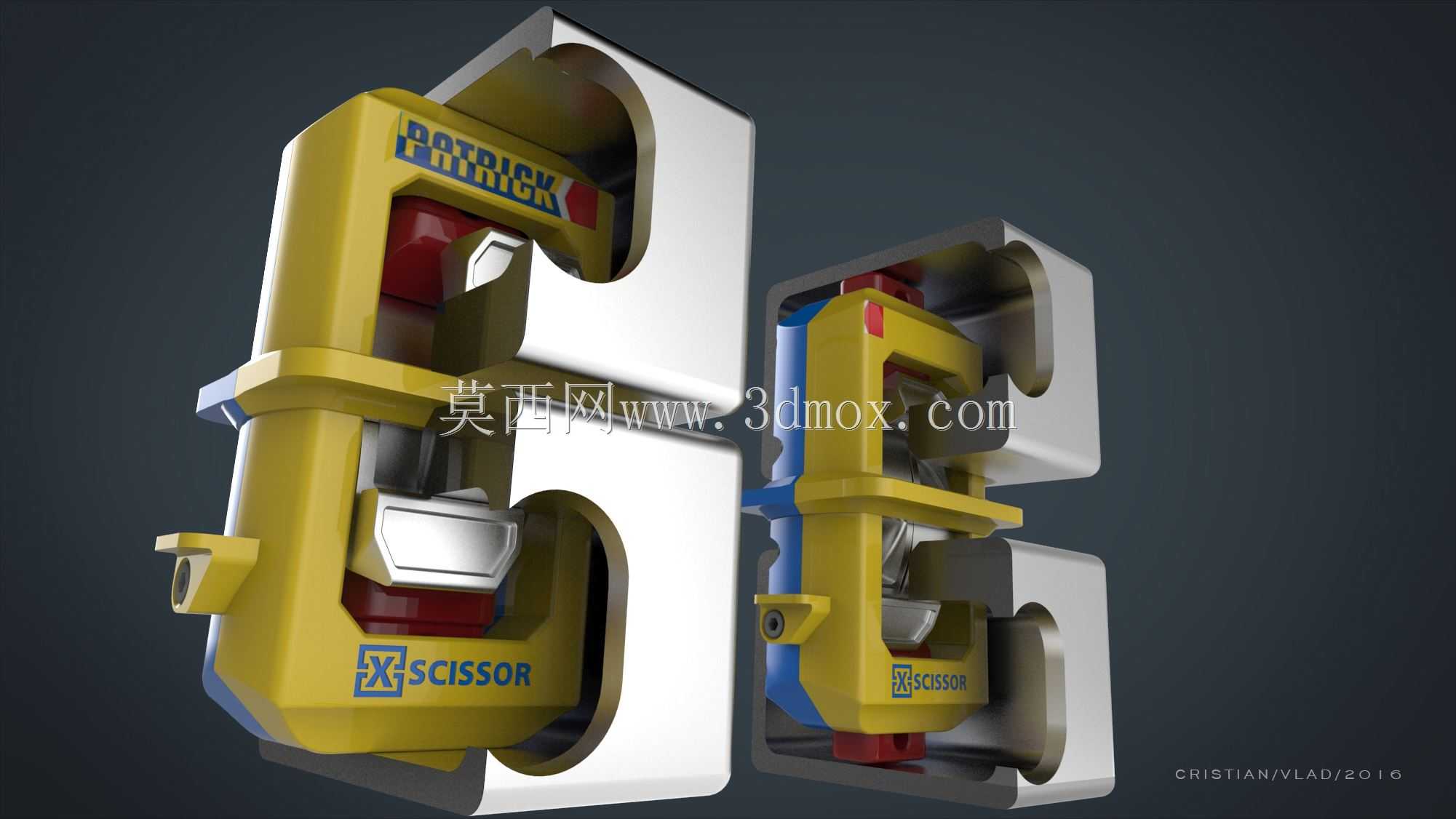

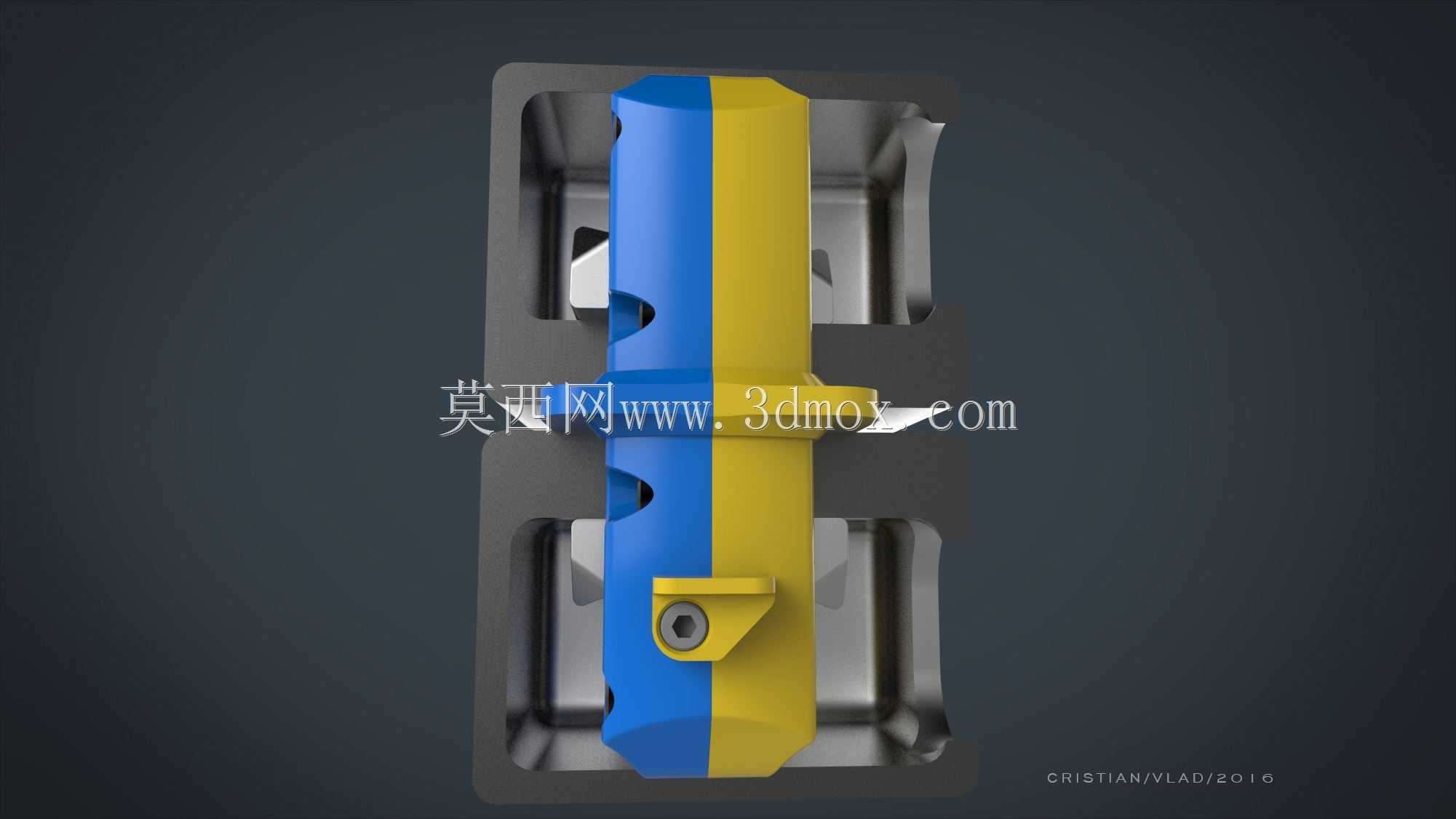

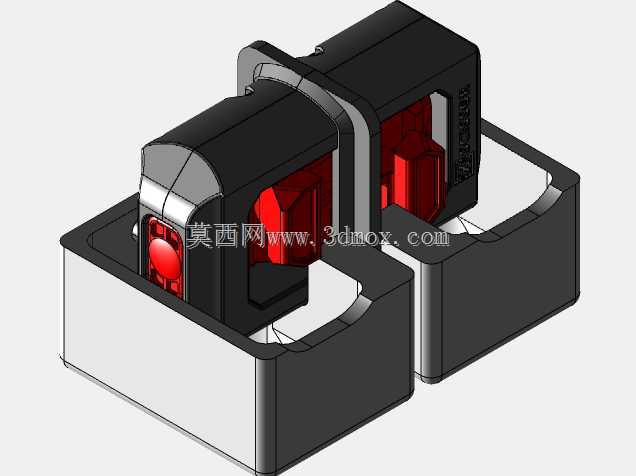

从安装边界来看，该结构的外形尺寸完全匹配ISO标准集装箱角件的内腔尺寸，可直接替换现有堆场在用的传统扭锁、半自动锁，无需对集装箱角件做任何改造；整体结构无外露易损部件，铰接间隙做了防尘防水密封处理，可适应高盐雾、高湿度、多粉尘的港口露天作业环境，长期使用无需频繁拆解维护，全生命周期使用成本远低于传统连接锁具。结构的受力路径经过多轮拓扑优化，在保证结构强度满足重载要求的前提下，整体自重较同载荷等级的传统连接锁降低约18%，可有效降低单次吊装的无效载荷，提升单批次作业的有效载重能力。
