台式液压弯管折弯加工设备三维设计

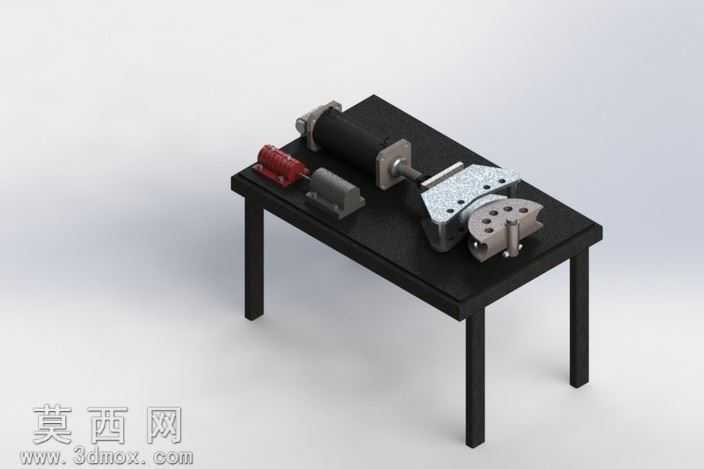

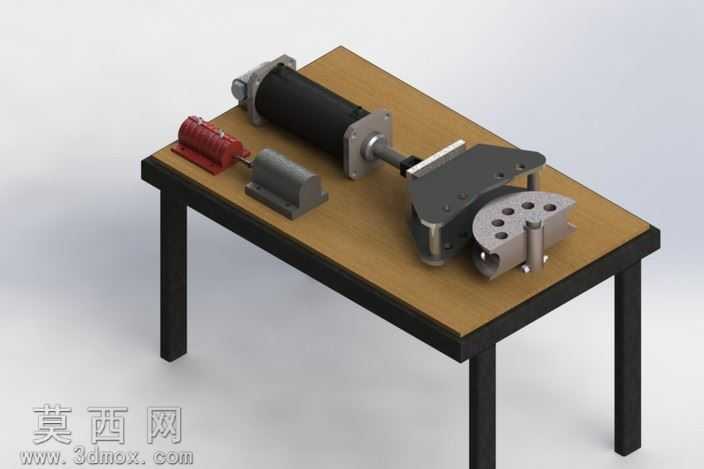

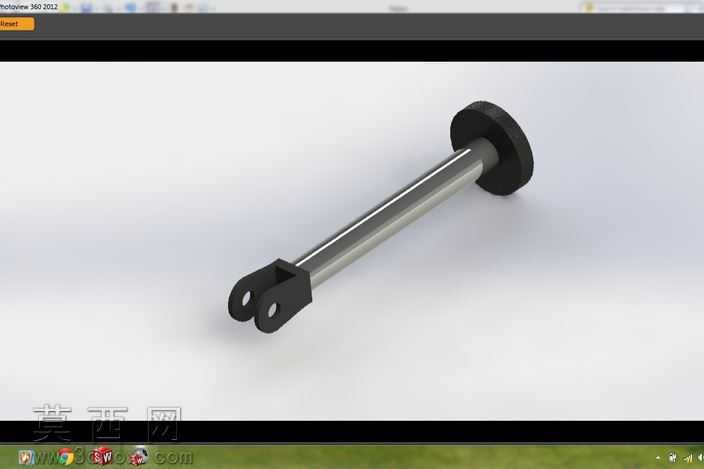

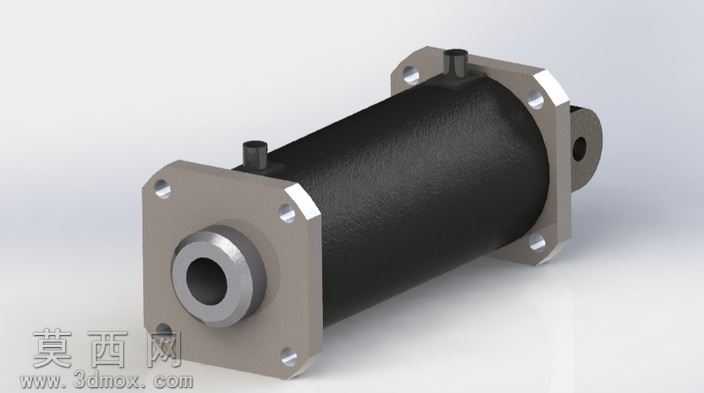

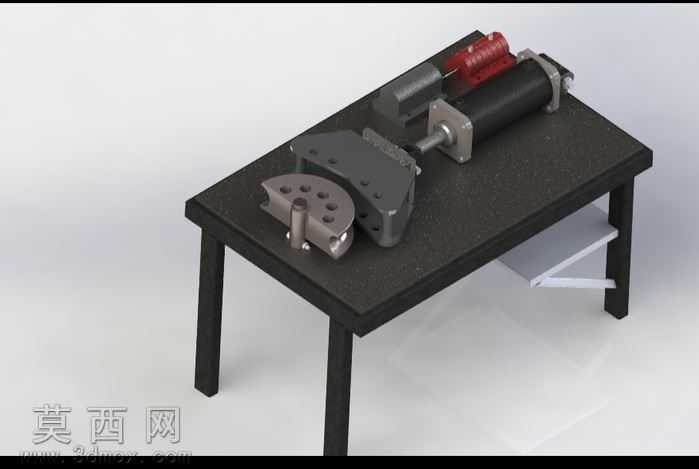

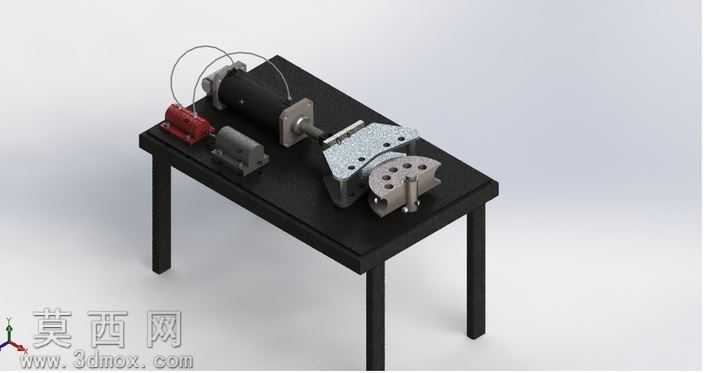

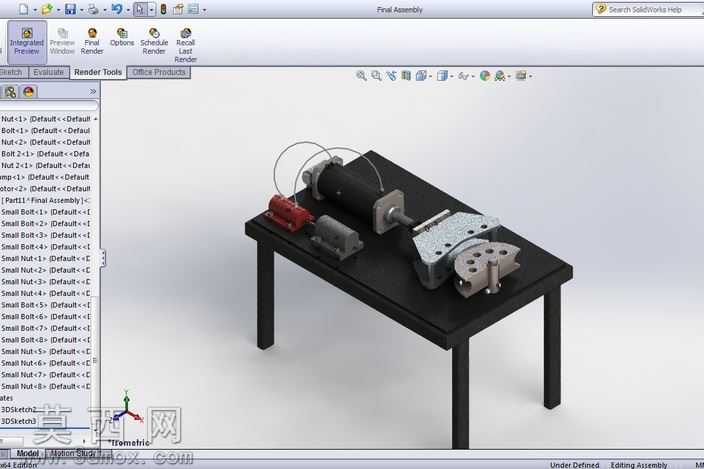

本作品为台式液压驱动管材折弯加工设备的三维设计成果，建模阶段采用SolidWorks完成全参数化零件搭建与装配校验，从底部支撑机架开始，逐一完成四条立式支撑腿、台面安装板的尺寸匹配，保证机架整体承重稳定性与台面水平度，后续依次搭建液压动力单元、执行油缸、夹紧定位模块、弯管成型模具组件、手动控制阀组以及连接液压管路，所有零件均按照实际机械加工公差要求设置配合间隙，装配过程中完成全局干涉检查，排除部件运动过程中的碰撞风险。渲染阶段采用哑光黑色金属材质赋予机架与台面，还原工业钢制工作台的磨砂质感，液压油缸缸体采用抛光金属材质搭配深色端盖，区分不同部件的材质属性，手动换向阀采用红色工业烤漆材质，成型模具采用银灰色调质钢材质并做表面细微纹理处理，液压管路采用半透明橡胶材质还原软管的真实视觉效果，整体场景搭配柔和漫反射环境光，突出设备各部件的结构层次与装配关系。结构设计上，该设备以液压缸作为核心弯曲动力输出部件，通过控制阀组调控液压油流向实现油缸推杆的进退动作，台面一侧设置固定夹紧座用于锁定管材待加工端，配套的多孔位成型模具可适配不同管径、不同弯曲半径的弯管、管类零件加工需求，模具定位销可快速更换不同规格的成型轮，设备整体集成在独立工作台面上，无需额外安装基础即可完成管材折弯作业。设计思路围绕小型管材加工场景的实用需求展开，摒弃大型折弯设备的复杂结构，聚焦小批量管材弯曲加工的便捷性，将液压动力、执行机构、装夹模块、成型模具高度集成，既保证液压驱动的大弯曲力矩输出，又兼顾设备的紧凑性与操作便捷性，手动控制方式无需复杂电控系统，降低设备制造成本与维护难度，可适配五金加工、小型管件生产、维修现场等多种场景的管材折弯作业需求。
