小型卡丁车防滚架车架结构三维设计

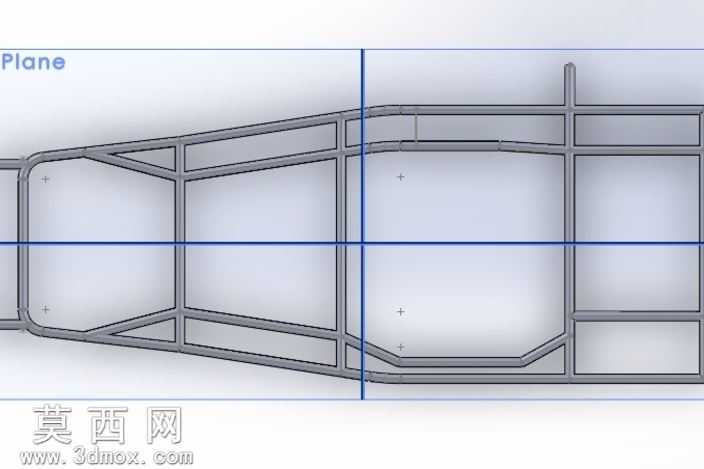

本作品为小型卡丁车的防滚架车架三维结构设计，采用SolidWorks软件完成全参数化建模，整体以钢管桁架结构为核心设计逻辑，严格遵循卡丁车车架的力学承载需求与防滚安全规范开展设计。建模过程中首先搭建基准参考平面，通过多维度的草图绘制确定车架各段钢管的空间走向与连接节点位置，精准定位驾驶舱、动力安装位、前悬转向安装位、后轴固定位的空间边界，确保各功能区域的尺寸匹配小型卡丁车的紧凑布局需求。模型采用焊接钢管的结构表现形式，对每一段管材的衔接处做了贴合实际焊接工艺的过渡处理，避免生硬的直角拼接，还原真实车架加工的工艺特征；防滚架部分采用环绕式笼型结构设计，在驾驶舱周边形成连续的受力闭环，顶部横向、纵向管材交叉布置，侧边防撞梁采用斜向加强筋结构，能够在车辆发生侧翻、碰撞时有效分散冲击载荷，为驾乘人员提供充足的生存空间。材质设定上以高强度合金结构钢为基础，在渲染表现中还原金属管材的哑光金属质感，对焊接节点处做了细微的材质差异处理，模拟真实焊接后的焊缝质感，提升模型的真实度。结构设计层面充分考虑卡丁车的轻量化需求，在保证结构强度的前提下优化管材排布，去除非必要的冗余结构，斜向支撑的布置完全贴合力学传递路径，让车架在承受颠簸路面冲击、过弯侧向力时能够将载荷均匀分散到整个桁架结构上，避免局部应力集中。设计过程中反复校核各安装点位的同轴度与平面度，确保后续转向系统、动力系统、悬挂系统的装配能够精准匹配，防滚架的顶部高度、侧向宽度都预留了充足的驾乘空间，同时兼顾整车的重心控制，避免过高的防滚架影响车辆过弯稳定性。整体模型结构完整，特征树逻辑清晰，各部件参数可编辑调整，能够直接用于后续的工程图导出、结构仿真分析以及实物加工参考，完整还原了小型卡丁车防滚架车架的设计逻辑与工艺细节。
