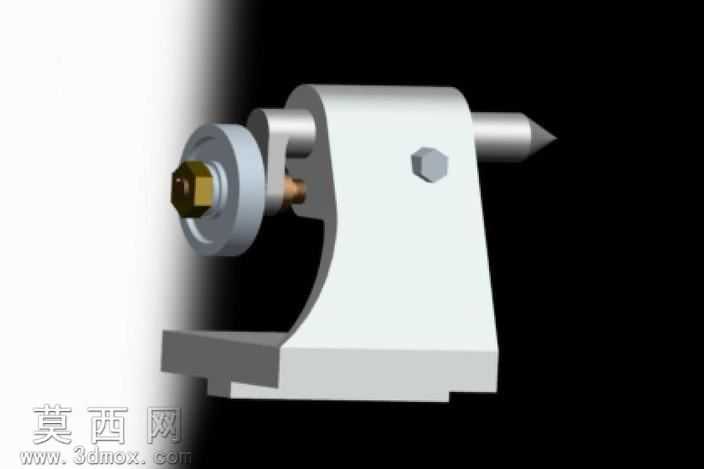

铣床尾座可调顶尖支撑结构三维设计

本模型为铣床配套使用的尾座支撑结构，采用三维参数化建模方式完成整体构建，建模过程中严格遵循机械加工工装的实际尺寸比例与装配逻辑，对每一处结构细节都做了精准还原。首先从底座部分开始建模，底座采用带安装定位槽的方形铸铁结构设计，建模时通过拉伸、切除特征完成底座的基体构建，预留的安装槽、定位凸台结构完全匹配铣床工作台的装夹定位需求，保证尾座安装后具备足够的刚性与位置稳定性。主体支撑立板与底座采用一体化建模逻辑，模拟铸件的一体成型结构，立板上的轴孔同轴度公差在建模时通过基准轴对齐的方式做了约束，保证后续装配的顶尖套筒不会出现卡滞问题。顶尖套筒部分做了滑动配合的结构设计，建模时预留了合理的配合间隙，套筒前端的莫氏锥孔结构完全符合标准顶尖的装夹尺寸，可适配不同规格的活动顶尖与固定顶尖。尾部的锁紧调节机构包含手轮、锁紧螺母、调节螺杆等细节结构，手轮的轮辐、防滑纹理都通过阵列、扫描特征完成建模，锁紧螺母的六角结构、螺纹特征都做了精细化还原，转动手轮即可带动套筒实现轴向进给，完成工件的顶紧定位，锁紧结构可在顶尖调整到合适位置后完成套筒锁止，避免加工过程中出现顶尖移位。整体模型的材质渲染采用了机械加工设备常用的材质表现，底座与主体结构赋予铸铁哑光材质，表面做了细微的粗糙质感处理，模拟铸件的喷砂表面效果；手轮、锁紧螺栓等外露操作件赋予碳钢金属材质，顶尖部分赋予高硬度淬火钢的亮面金属质感，不同材质的光影反射参数经过反复调试，渲染效果接近真实设备的视觉表现。结构设计上参考了车床尾座的成熟结构逻辑，针对铣床的加工工况做了适配优化，整体结构紧凑，支撑刚性充足，可配合分度头完成轴类、盘类工件的装夹支撑，在铣削加工过程中为工件提供稳定的尾部定位，有效避免工件长悬伸加工产生的振颤问题。建模过程中所有零件都采用独立特征树管理，可单独导出零件进行工程图生成，也可直接用于虚拟装配仿真、加工工艺模拟等场景，各运动部件的活动范围都做了限位约束，完全还原真实尾座的调节行程与操作逻辑，不存在结构干涉问题。
