起重机吊钩滑轮组装配结构设计

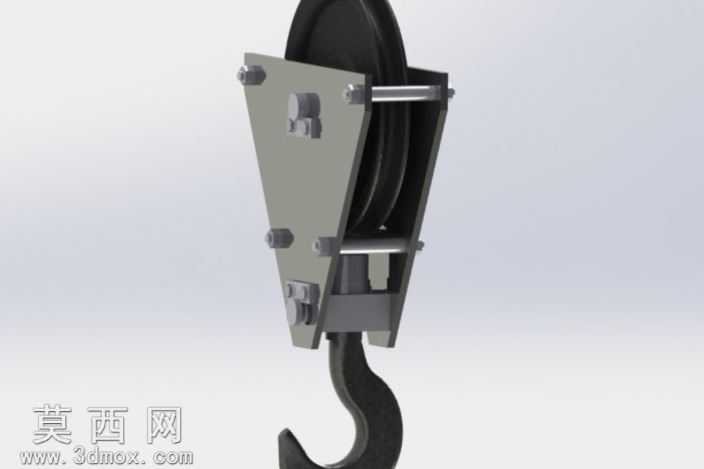

本模型为起重机核心起吊承载部件吊钩滑轮组的三维装配设计，整体采用自顶向下的建模思路完成全结构搭建，建模过程中严格遵循起重机械设计规范，对各配合部件的尺寸公差、装配间隙做了符合工程实际的参数化设定，可直接用于结构校核、教学演示或二次设计迭代。模型主体由滑轮护架、定滑轮组、连接销轴、吊钩横梁、锻造吊钩、防脱挡板几大核心模块组成，护架采用加厚钢板焊接结构的建模设定，表面做了金属防锈漆的材质渲染，呈现出工业设备特有的哑光金属质感，滑轮槽面做了适配钢丝绳直径的圆弧曲面处理，建模时精准还原了绳槽的曲率半径与表面粗糙度设定，确保钢丝绳缠绕时的受力均匀性。连接销轴与护架、滑轮的配合采用间隙配合的参数设定，既保证滑轮转动的灵活性，又避免了过大间隙带来的运行晃动问题，销轴端部的锁紧螺栓、防松垫片结构均做了1:1的细节还原，没有省略任何标准件结构。吊钩部分采用锻造合金钢的材质设定，建模时还原了吊钩柄部的螺纹结构、与横梁连接的推力轴承装配位，以及钩头处的防脱卡簧结构，钩身的曲面过渡完全符合起重吊钩的力学流线设计，避免应力集中带来的断裂风险。渲染阶段采用工作室均匀布光，清晰展现各部件的装配关系与结构细节，不同材质部件做了明确的视觉区分：金属结构件呈现哑光灰的漆面质感，滑轮轮体做了发黑处理的深色金属效果，吊钩部分做了锻造件的粗糙金属纹理，销轴等标准件做了镀锌亮面的金属质感，整体渲染效果真实还原了工业现场起重吊钩组的实际外观。整个装配模型的约束关系完整，可实现滑轮绕销轴的转动仿真，也可通过剖切查看内部的配合结构，能够直观展示吊钩组的力传递路径：起吊重物的载荷通过吊钩传递至横梁，再经两侧护架传递至滑轮轴，最终通过缠绕在滑轮上的钢丝绳将载荷传递至起升机构，完整还原了起重作业的核心受力逻辑，对于理解起重机械的起升端结构设计有很高的参考价值。
