小松单缸发动机排气系统结构三维设计

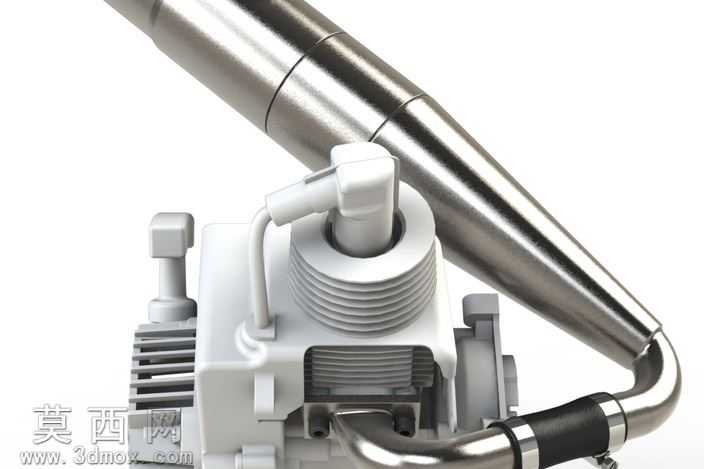

本作品为单缸小型内燃机配套排气系统的三维建模成果，建模过程严格参照小松小型动力单元的实物结构比例开展，首先在三维软件中完成整体装配基准的搭建，以发动机缸头排气口为装配定位原点，依次完成排气歧管弯段、密封连接箍、膨胀消音筒体、尾段导流锥的独立零件建模，再按照实际装配约束完成整体组装。建模阶段针对金属部件的材质特性做了精细化处理：排气前段采用耐高温不锈钢材质参数，调整金属粗糙度、反射率参数还原高温工况下金属表面的哑光金属质感，连接箍部位添加橡胶密封层的材质属性，还原橡胶部件的哑光黑、低反射的视觉特征，发动机本体的散热鳍片、火花塞接线柱、缸体散热结构均做了等比例还原，保证各部件的衔接间隙、装配公差与实物一致。结构设计上，该排气系统采用了阻抗复合式消音的结构逻辑，前段弯管采用大曲率平滑过渡设计，降低排气气流的沿程阻力，尾段锥形导流结构可引导排气气流有序导出，同时兼顾小型动力设备的轻量化需求，整体壁厚设置符合小型内燃机排气部件的实际加工要求，各连接部位的卡扣、箍带结构均做了可装配性验证，不存在结构干涉问题。渲染阶段采用工作室柔光环境，调整金属部件的环境反射贴图，让不锈钢排气筒的金属质感更具真实感，发动机本体的铸铝材质通过调整漫反射参数，还原铸铝表面细微的颗粒质感，火花塞部位的陶瓷绝缘部分、接线橡胶套分别赋予对应的材质参数，让整体渲染效果层次分明，清晰展现排气系统与发动机本体的装配关系、各部件的结构形态，可用于小型内燃机排气结构的教学演示、改装方案参考、零部件结构测绘学习使用，建模过程中对每一处弯折角度、管径变化都做了参数化记录，方便后续针对不同排量的小型动力单元做参数调整与结构优化。
