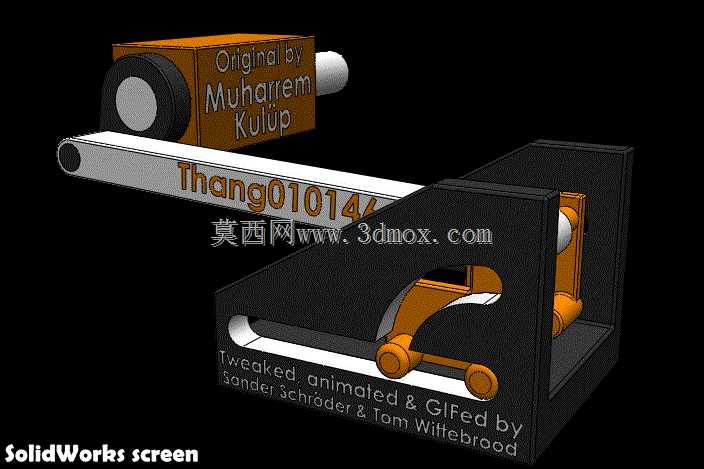

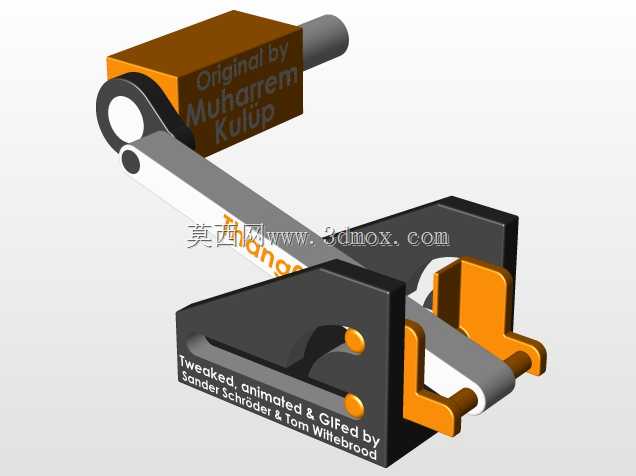

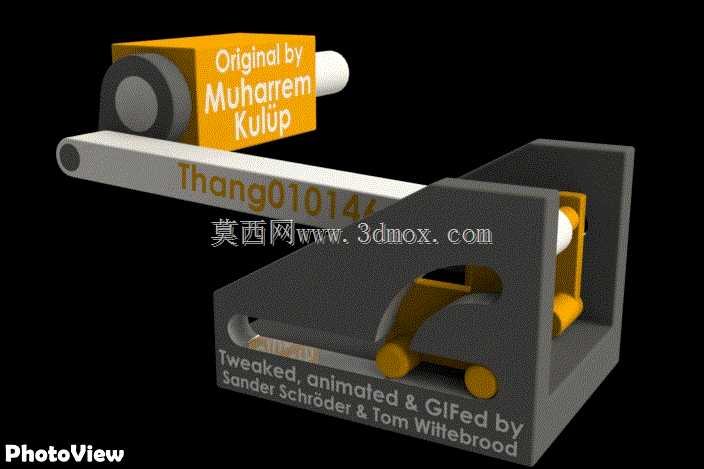

可转动式限位滑块机构结构设计

项目分类:通用机械零部件 发布时间:2021-04-23 ID:147288
  • 可转动式限位滑块机构结构设计
  • 可转动式限位滑块机构结构设计
  • 可转动式限位滑块机构结构设计

这款可转动滑块构件主要应用在各类需要直线往复运动附带角度偏转补偿的机械传动场景中,常见于自动化生产线的工件推送工位、工装夹具的自适应夹紧单元、小型输送设备的变向导向模块,以及非标设备里需要兼顾直线滑移与小角度转动调整的连接部位,能够解决传统固定滑块在安装存在同轴度偏差、运动轨迹存在微小角度偏移时出现的卡滞、磨损过快问题。在实际设备运行过程中,该构件承担着运动导向、载荷传递、位置补偿的核心作用,当与之配合的传动轴存在小幅角度偏转时,滑块的可转动结构能够自动适配轴的角度变化,避免硬接触带来的部件磨损与运动阻力激增,同时保持直线滑移过程的顺畅性,保障整套传动机构运行的稳定性,降低设备运行过程中的异响与故障率。从功能特性来看,这款滑块采用框架式主体搭配内置转动副的结构设计,主体的滑移面做了平整化处理,能够与配套导轨形成稳定的滑动配合,内置的转动连接部位设置了限位结构,将转动角度控制在合理的工作区间内,避免过度偏转导致的机构脱开,同时转动部位的接触面积经过优化,能够均匀传递径向与轴向载荷,在承受常规工装推送载荷时不会出现局部应力集中的问题。设计过程中,首先围绕实际工况下的偏转补偿需求确定了转动副的布置位置,将转动模块内嵌在滑块主体内部,既保证整体结构的紧凑性,避免额外占用安装空间,也能对转动配合部位形成防护,减少车间环境中的粉尘、碎屑进入配合间隙,延长构件的维护周期;其次针对滑移过程的阻力控制,对滑块与导轨的配合间隙做了合理设定,既保证滑移过程无明显旷量,也不会因为间隙过小出现运行卡滞;同时在外形尺寸与安装边界的设计上,滑块主体采用规整的近似矩形结构,安装基准面平整,能够直接适配常规标准导轨的安装尺寸,不需要额外加工转接配件,端部的连接轴尺寸与通用传动杆件的安装孔径匹配,能够快速与现有设备的传动部件完成装配,整体外轮廓没有突出的尖锐结构,在设备内部安装时不会与周边其他构件产生运动干涉,适配多数中小型非标自动化设备的内部安装空间要求。
