双从动件联动凸轮传动结构

　　这套双从动件凸轮结构，核心是通过单个凸轮的轮廓曲面，同时驱动两个正交布置的从动件完成预设的往复运动，在轻工包装、纺织机械、小型自动化送料工位里十分常见，很多需要两个动作按固定时序配合的工位，都会采用这类结构来替代多动力源的复杂排布，省去额外的同步控制环节，纯机械结构的可靠性也更适合长时间连续运行的生产场景。

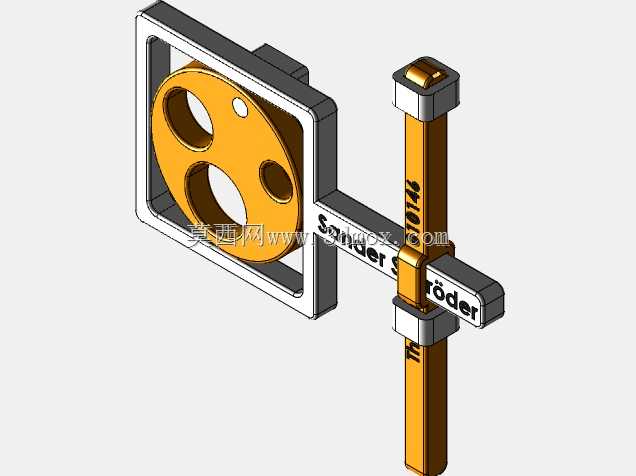

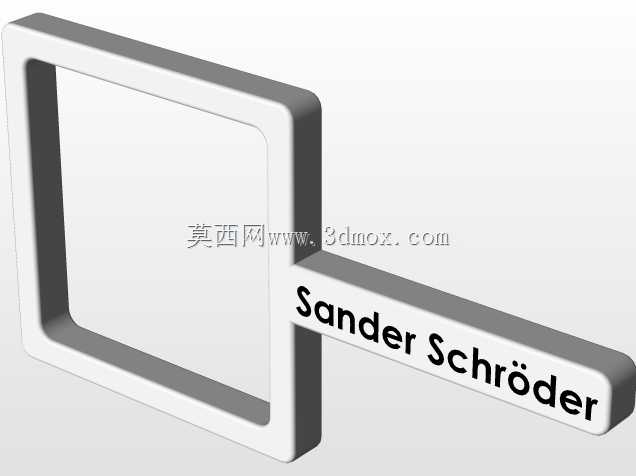

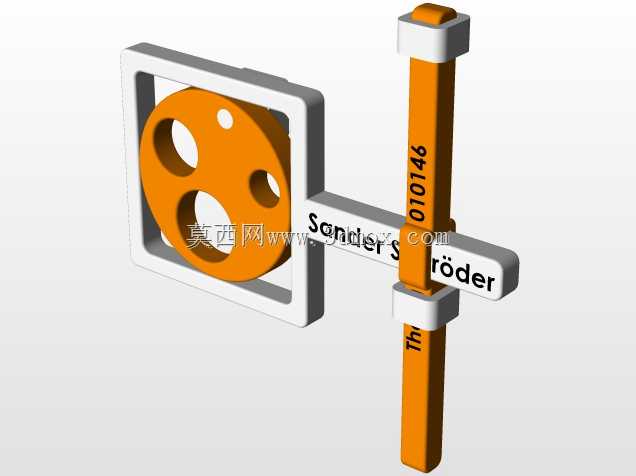

　　从实际功能来看，这套结构里的方形框架从动件负责完成水平方向的直线往复，穿设在框架上的杆状从动件则完成垂直方向的直线往复，两个从动件的运动时序完全由凸轮的轮廓曲线决定，不需要额外设置传感器或者程序来校准同步，只要凸轮的加工精度达标，两个动作的配合误差可以控制在0.02mm以内，完全能满足小型零件分拣、工位转位、轻负载压合这类工况的精度要求。

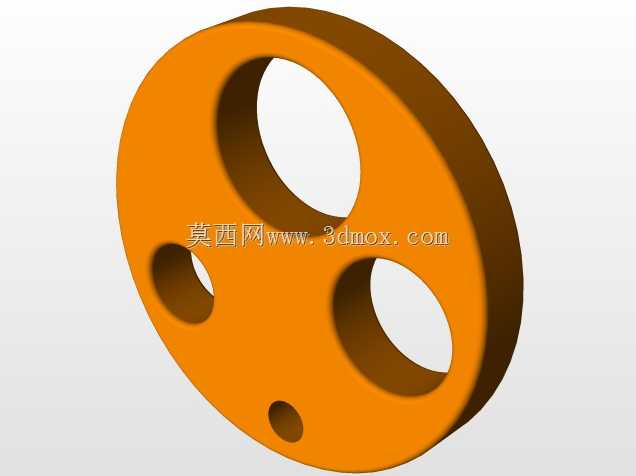

　　设计这套结构的时候，首先要确定的是两个从动件的行程参数，水平方向的从动件行程由凸轮轮廓的横向最大偏心距决定，垂直方向的行程则由纵向偏心距决定，两个方向的轮廓曲线需要做平滑过渡，避免出现尖点导致从动件运动时产生刚性冲击，尤其是在高速运行的工况下，轮廓曲线的过渡段需要做等加速等减速的修正，降低从动件和凸轮接触表面的磨损速度。凸轮本体上开设的三个减重孔，不是随意布置的，三个孔的位置需要经过动平衡校核，确保凸轮在额定转速下旋转时不会产生额外的离心振动，同时减重孔的边缘要做倒钝处理，避免应力集中导致凸轮长期运行后出现开裂。

　　安装边界方面，这套结构的外框是主要的安装基准，外框的四个安装面需要保证平面度公差在0.03mm以内，两个从动件的导向槽分别开设在外框的水平和垂直方向，导向槽和从动件的配合间隙控制在0.01-0.02mm之间，间隙过大会导致从动件运动时出现卡滞或者晃动，间隙过小则会增大摩擦阻力，提升驱动端的功率损耗。凸轮的安装轴孔位于整个结构的几何中心，轴孔和驱动轴的配合采用H7/k6的过渡配合，确保凸轮旋转时不会出现径向窜动，轴端需要设置锁紧挡圈，防止凸轮轴向移位导致从动件行程出现偏差。

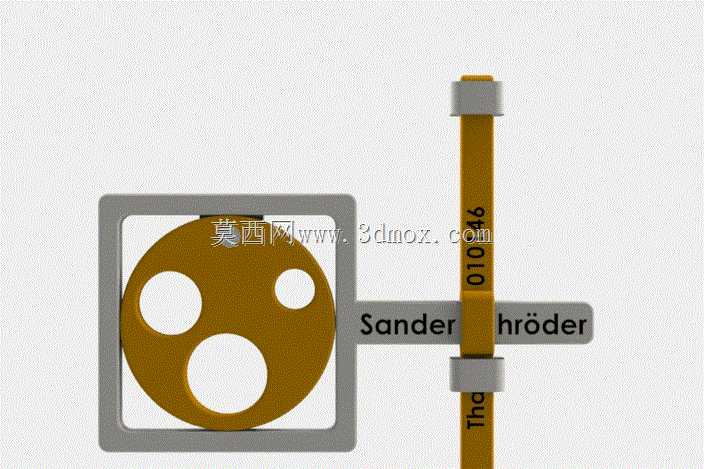

　　实际应用中，这套结构可以直接集成在小型自动化设备的工位上，比如小零件的上料工位，水平从动件负责完成料仓的挡料动作，垂直从动件负责完成零件的顶出动作，两个动作通过凸轮轮廓实现精准的时序配合，当凸轮旋转到特定角度时，水平从动件先退回让出出料空间，垂直从动件随后上升将零件顶出到指定位置，之后垂直从动件先复位，水平从动件再前进挡住下一个零件，整个动作循环在一次凸轮旋转中完成，不需要额外的控制元件，维护起来也十分方便，只需要定期在凸轮和从动件的接触表面涂抹润滑脂，就能保证长期稳定运行。

　　结构的材质选择上，凸轮部分一般采用40Cr调质处理，表面淬火硬度达到HRC45-50，提升接触表面的耐磨性能，从动件和外框部分可以采用铝合金材质做硬质阳极氧化处理，在保证结构强度的同时降低整体重量，减少驱动端的负载。两个从动件和凸轮接触的端面需要镶嵌耐磨垫片，垫片采用铜基石墨材质，具备自润滑特性，即使在没有频繁加注润滑脂的情况下，也能保持较低的摩擦系数，降低磨损速度。

　　需要注意的是，这套结构的从动件属于直动从动件，没有设置复位弹簧的安装位，实际使用时需要根据负载情况在从动件的末端加装复位弹簧，确保从动件的端面始终和凸轮轮廓表面保持贴合，避免高速运行时从动件和凸轮脱离接触导致动作失效，弹簧的预紧力需要根据从动件的运动速度和负载重量调整，预紧力过大会增加凸轮表面的磨损，预紧力过小则会导致从动件出现跳脱的情况。
