凸轮驱动万向联轴器传动结构

　　在各类需要变角度传递旋转扭矩的工业传动场景中，这类凸轮驱动的万向联轴器结构，常被应用在存在轴系偏角、需要周期性调整传动相位的设备工位上，比如轻工机械的往复进给单元、专用设备的间歇传动模块，以及部分试验台架的动力传输段，能够在两轴存在空间夹角的工况下稳定传递旋转动力，同时依托凸轮轮廓的型线设计，实现输出端特定规律的角位移输出，区别于普通十字万向节仅做等角速或等扭矩传递的特性，这类集成凸轮驱动逻辑的联轴器，可在传动过程中直接完成预设的运动规律输出，省去额外加装凸轮分割器或异形传动轮的安装空间。

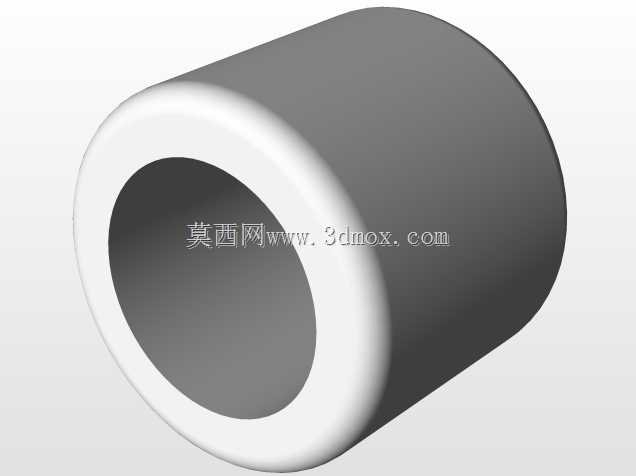

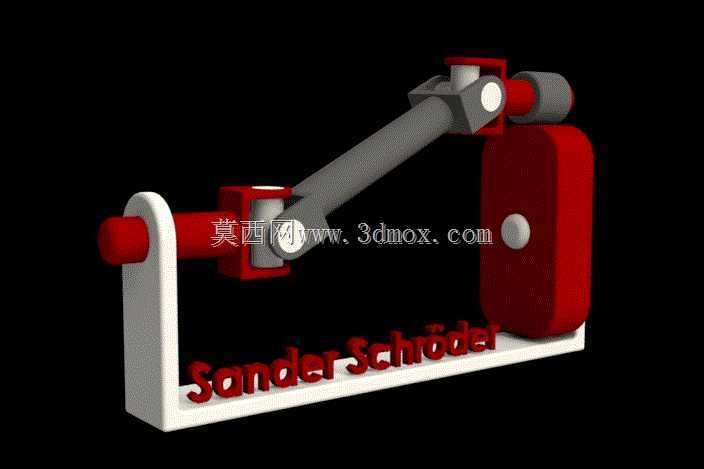

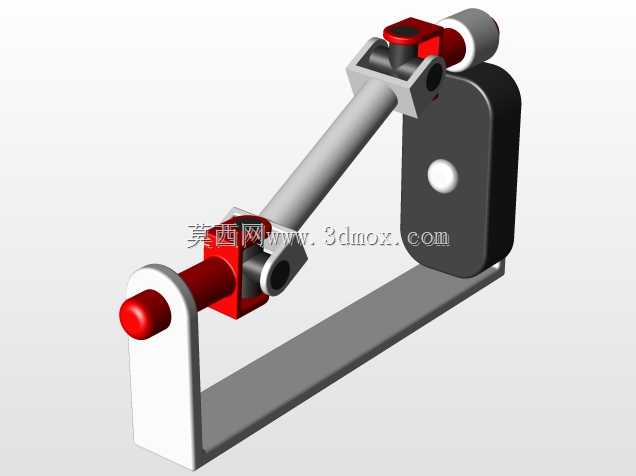

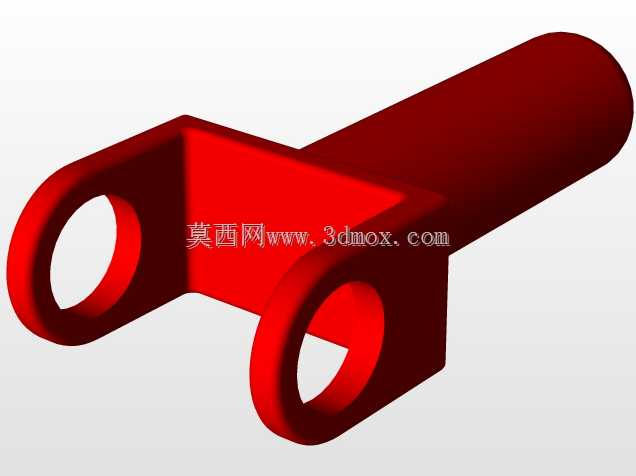

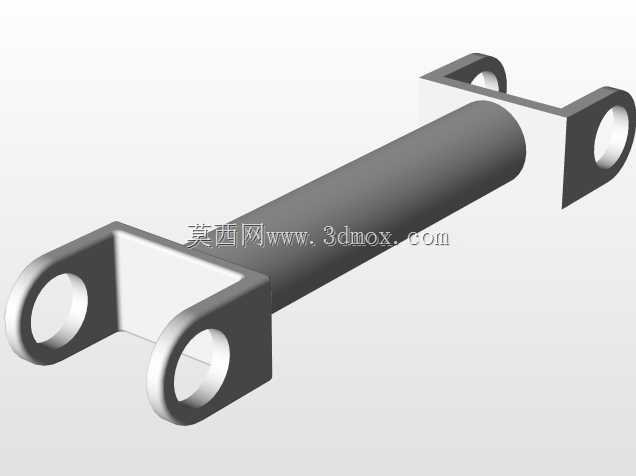

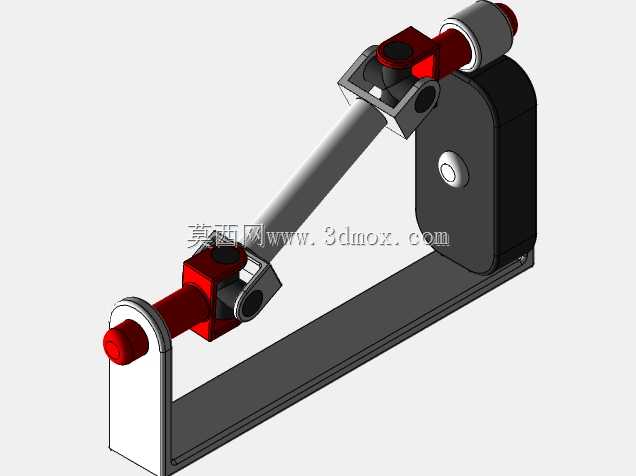

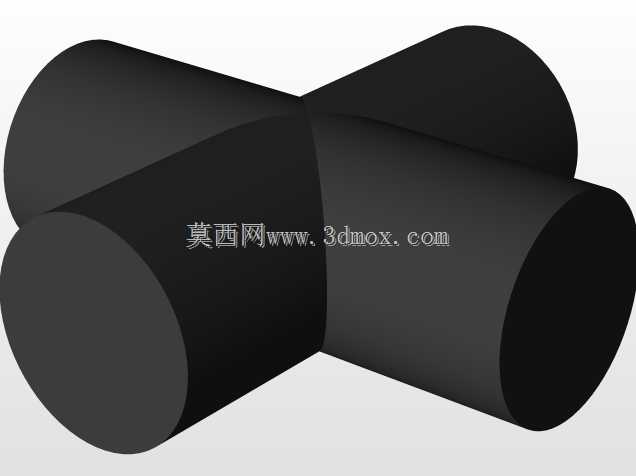

　　从实际功能层面看，该结构的核心作用是完成非共线轴之间的旋转动力传递，同时通过输入端凸轮与万向节端联动部件的配合，让输出轴的转动速度、角位移按照凸轮轮廓预设的轨迹变化，适配需要在传动过程中实现周期性变速、间歇停顿或者特定摆角输出的工位需求。结构上采用了框架式支撑座作为安装基体，支撑座上预留的轴孔分别对应输入轴、输出轴的安装位置，输入轴端直接与凸轮构件固连，凸轮的轮廓面与万向节的主动摆臂端保持贴合传动，万向节部分采用十字铰接式结构，十字轴的四个轴颈分别与两端的叉形构件配合，保证两轴在存在夹角时仍能顺畅传递扭矩，不会出现卡滞或传动死点。

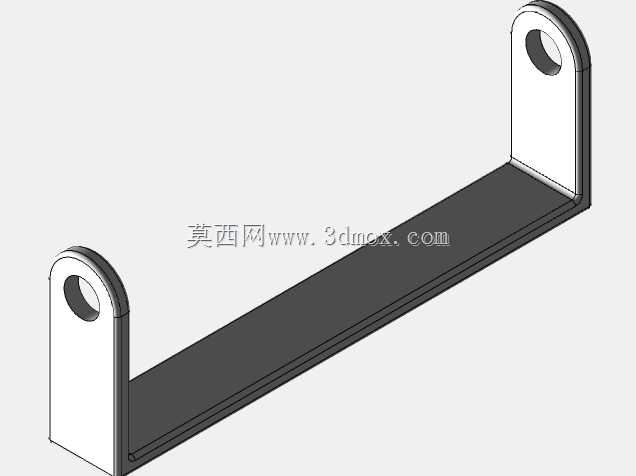

　　设计过程中，首先需要明确应用端的传动比变化规律、输出轴的最大摆角范围以及额定传递扭矩参数，以此反推凸轮的轮廓型线，凸轮的基圆半径、推程角、回程角以及远休止角的参数设定，需要匹配万向节的最大允许折角，避免万向节在运动过程中超出自身的摆角极限造成结构干涉。万向节的十字轴与叉形臂的配合间隙需要控制在合理范围，间隙过大会造成传动回差，影响输出端的运动精度，间隙过小则会增大转动阻力，加剧铰接部位的磨损。支撑座的结构设计采用了立式支撑板加底部安装底板的形式，底板上预留的安装孔位可直接与设备的安装基准面通过螺栓紧固，输入轴与输出轴的同轴度基准以支撑座的两侧轴孔为加工基准，装配时需要保证两轴孔的位置度公差，避免轴系安装后出现附加弯矩，加剧轴承部位的载荷。

　　安装边界方面，该结构的整体安装空间需要预留出凸轮转动的最大回转半径空间，以及万向节摆动时的侧向活动余量，输入轴端的连接接口采用标准圆柱轴伸设计，可通过联轴器与上游动力源（比如减速电机输出轴）直接连接，输出轴端同样采用圆柱轴伸，可根据下游负载的连接形式加装带轮、齿轮或者直接连接工作执行件。铰接部位的润滑通道在设计时做了内置预留，可定期加注润滑脂降低铰接副的磨损，延长结构的整体使用寿命。在实际选型适配时，需要核算凸轮接触部位的接触应力，保证在额定扭矩传递过程中，凸轮轮廓面不会出现点蚀或压溃变形，万向节十字轴的抗弯强度也需要匹配最大传递扭矩，避免在冲击载荷下出现轴颈断裂的问题。这类结构相比普通万向联轴器搭配独立凸轮机构的组合方案，整体集成度更高，安装占用空间更小，传动链的累计误差更低，适合对安装空间有严格限制、同时需要特定传动运动规律的设备场景使用，在装配调试时，需要先将凸轮与输入轴的周向位置调整准确，保证凸轮的推程起始点与设备的动作周期相位匹配，再锁紧轴端的紧定螺钉，避免运行过程中出现凸轮周向窜动，导致输出运动规律错乱。
