缩放式受电弓反转传动结构设计

　　城轨、干线电力机车的车顶受流环节中，受电弓是直接对接接触网完成电能输送的核心执行部件，这套反转式缩放受电弓结构，针对常规受电弓抬升过程中摆臂运动轨迹易出现的横向偏移问题做了针对性优化，能在整个工作行程内保持受电端的垂直运动特性，避免滑板与接触网出现偏磨、点接触等异常工况。从实际线路运行的场景来看，受电弓需要在车辆静止、低速过岔、高速运行等不同状态下保持稳定的接触压力，常规单臂受电弓在抬升高度变化时，上端受流滑板会产生小幅的水平方向位移，当接触网存在之字形布置的偏移量时，这种附加位移容易加剧滑板局部磨耗，严重时还会出现钻网、打弓等故障。这套反转缩放结构采用对称式多连杆铰接布局，

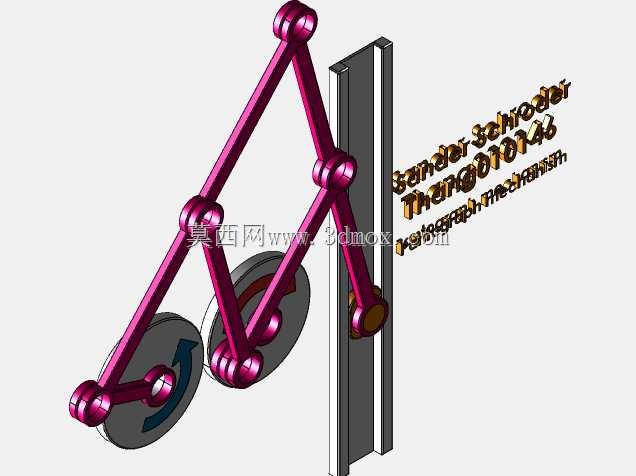

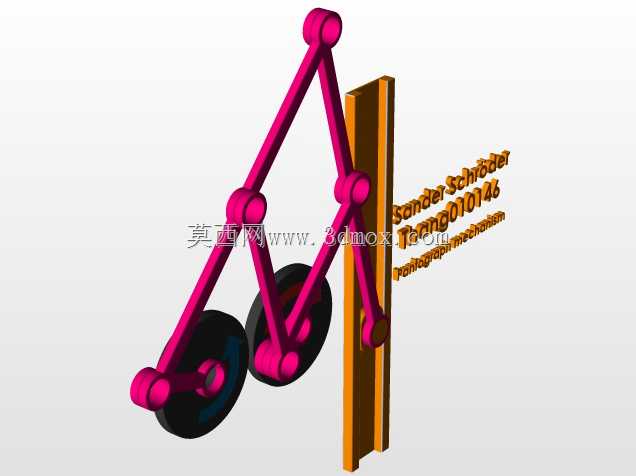

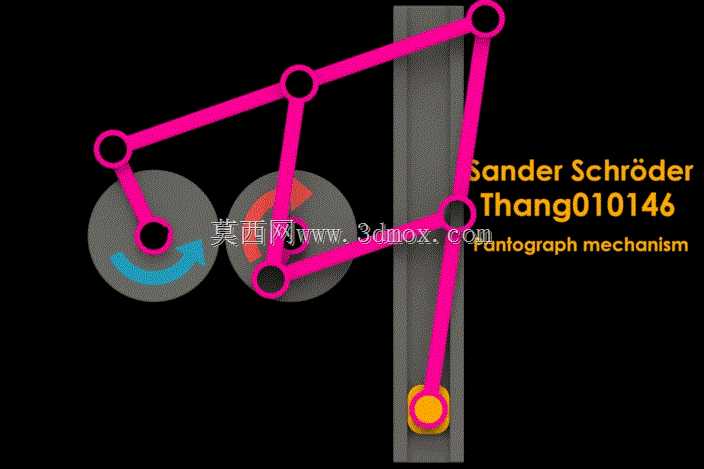

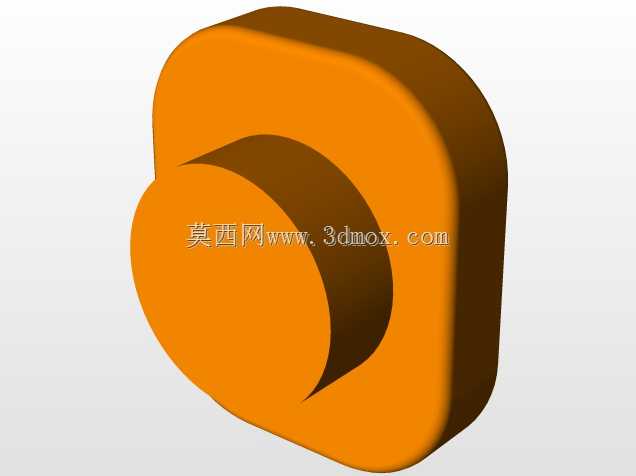

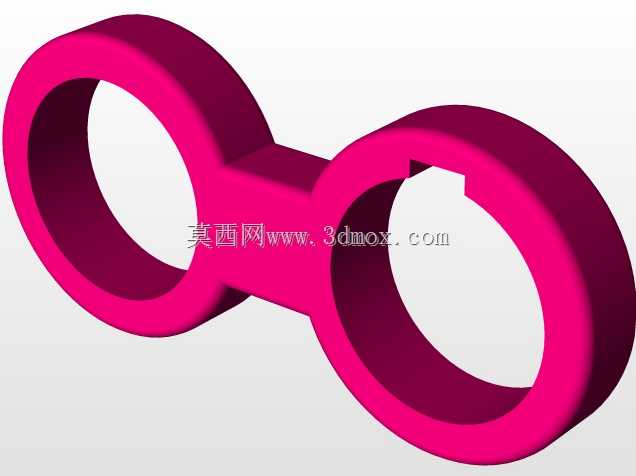

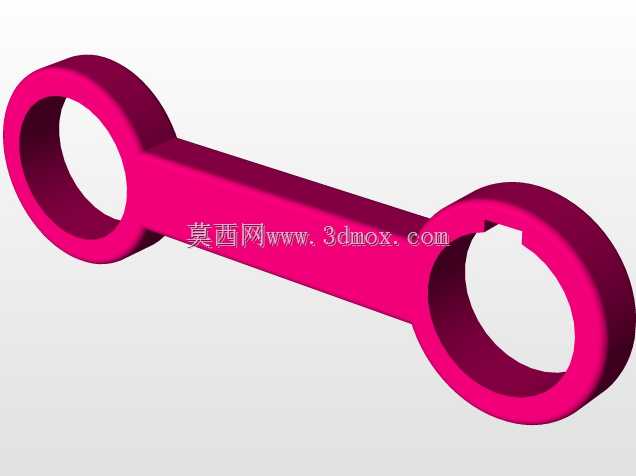

　　将驱动端的圆周转动通过两组对称布置的连杆组转化为输出端的垂直直线运动，驱动轮的转动方向与常规受电弓的驱动方向相反，通过连杆铰接点的位置匹配，抵消了常规结构中摆臂摆动带来的水平位移分量。设计过程中首先要确定的是安装边界，整套机构的底部安装基座需要与车顶的绝缘安装座匹配，基座的安装孔位间距、铰接座的同轴度公差需要控制在0.1mm以内，避免连杆运动过程中出现卡滞。各段连杆的长度比例经过运动学仿真迭代，当驱动轮做整周转动时，上端受电端的运动轨迹直线度偏差不超过2mm，完全满足接触网与受电弓的配合公差要求。铰接点全部采用自润滑轴承配合，转动副的间隙控制在0.05mm以内，既保证运动的灵活性，又避免间隙过大带来的运行冲击。在功能特性上，

　　这套反转结构的抬升行程覆盖范围比同尺寸常规受电弓大15%左右，能够适应不同高度等级的接触网布置，尤其是在双层集装箱货运线路、隧道内低净空接触网等特殊工况下，不需要更换受电弓主体结构就能通过调整驱动轮的初始角度适配不同的工作高度。结构的受力传递路径经过优化，接触网作用在滑板上的压力会通过多组连杆均匀分散到底部基座，不会出现单根连杆应力集中的问题，在120N的额定接触压力下，各连杆的最大应力不超过材料屈服强度的30%，满足长期往复运动的疲劳强度要求。设计时还考虑了落弓位的锁止需求，当驱动轮转动到落弓位置时，连杆组会进入机械死点位置，不需要额外的锁止机构就能保持落弓状态的稳定性，避免车辆运行过程中受电弓意外抬升。

　　整套结构的运动部件全部做了轻量化处理，连杆采用空心铝合金型材加工，在保证结构刚度的前提下降低了运动惯量，抬升和落弓的动作响应速度更快，能够适应接触网高度快速变化的工况。从安装维护的角度来看，所有铰接点都设计了可拆卸的润滑注油通道，日常维护时不需要拆解整个连杆组就能完成润滑保养，铰接销轴采用快拆结构，更换磨损部件时的作业时间比常规结构缩短40%以上。在实际装车验证阶段，这套结构在160km/h的运行速度下，滑板与接触网的接触压力波动范围控制在±10N以内，远低于行业标准要求的波动阈值，滑板的磨耗均匀性相比常规结构提升了60%，能够有效延长滑板的更换周期，降低线路运维成本。结构的运动过程无额外的侧向力作用，对车顶安装座的冲击载荷更小，能够减少车顶绝缘部件的疲劳损伤，提升整车供电系统的可靠性。
