81毫米迫击炮配套三脚支撑装置设计

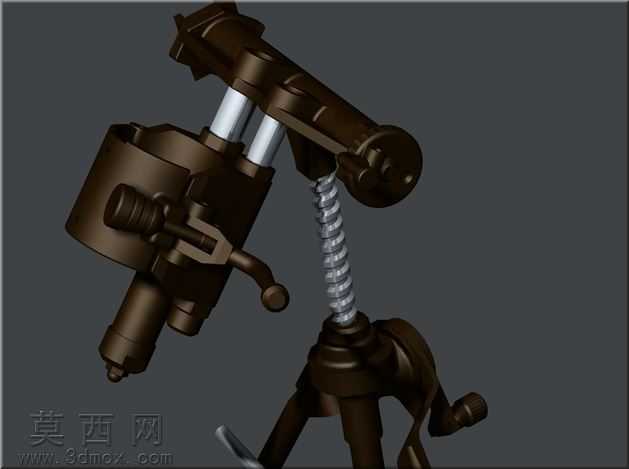

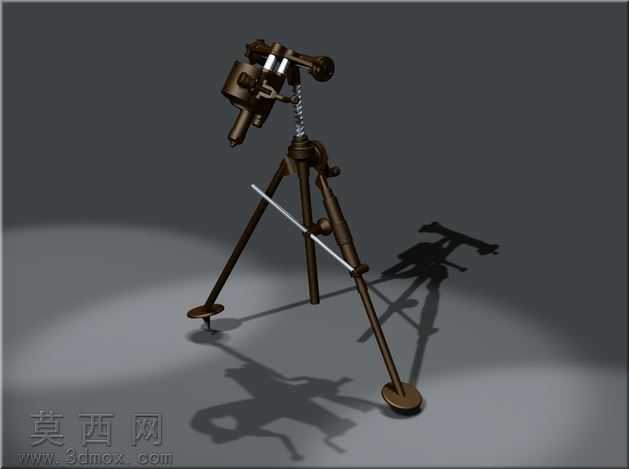

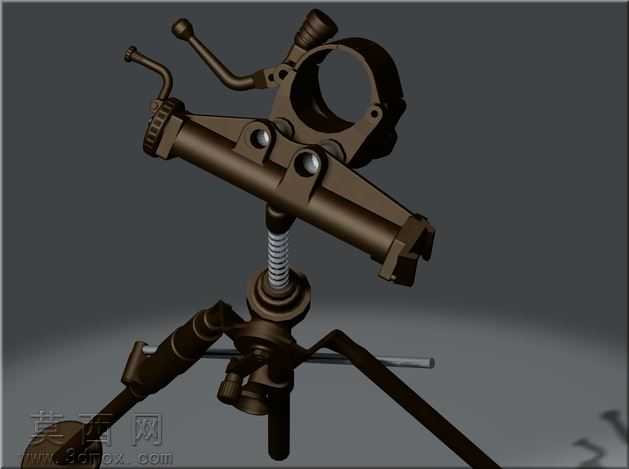

本作品为81毫米迫击炮配套三脚支撑装置的三维设计成果，建模阶段采用SolidWorks完成全参数化结构搭建，首先依据迫击炮支撑作业的力学需求，拆解为架腿主体、俯仰调节机构、方向回转组件、支撑脚垫、锁紧构件五大核心模块，逐一对零件进行草图绘制、特征拉伸与装配约束，确保各活动部件的运动行程符合实战操作逻辑，架腿展开角度、调节螺杆的伸缩范围均经过尺寸校验，可实现稳定支撑与快速角度调整的功能平衡。材质渲染阶段针对军用器材的金属质感做分层处理，架腿主体采用做旧深棕金属材质，模拟钢制构件经氧化处理后的哑光质感，调节螺杆、锁紧旋钮等活动部件添加轻微磨损纹理与金属高光，还原频繁操作留下的使用痕迹，支撑脚垫采用硬质橡胶材质表现，区分金属与非金属部件的视觉差异，场景搭建时添加柔和侧光照明，投射清晰自然的阴影，突出三脚架的结构轮廓与空间立体感，整体渲染风格偏向写实工业表现，直观呈现装置的结构细节与材质特性。结构设计上充分考虑实战使用需求，三条架腿采用可收放式铰接结构，其中两条架腿配备可伸缩调节杆与快拆锁紧结构，可适配不同地形的架设需求，第三条架腿搭配圆形支撑底盘，增大与地面的接触面积提升架设稳定性，俯仰调节机构内置弹簧缓冲结构，可抵消迫击炮发射时的部分后坐力，方向回转组件采用精密轴接结构，可实现水平方向的角度微调，满足射击时的方向校准需求，所有连接部位均做圆角过渡处理，避免尖锐棱角造成操作划伤，整体结构紧凑，收合后体积小巧便于携行，展开后支撑稳固，可承受81毫米迫击炮发射时的后坐冲击力，设计过程中反复校验各部件的装配干涉问题，确保所有活动部件可顺畅运作，无卡滞、错位等结构缺陷，完整还原军用迫击炮三脚架的功能特性与结构细节。
