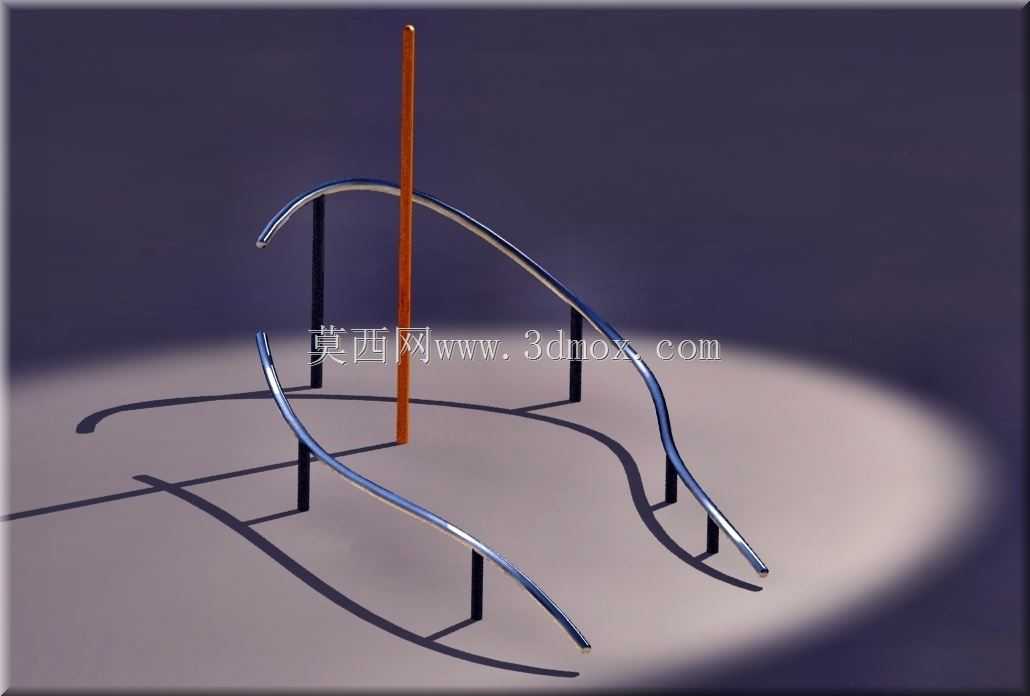

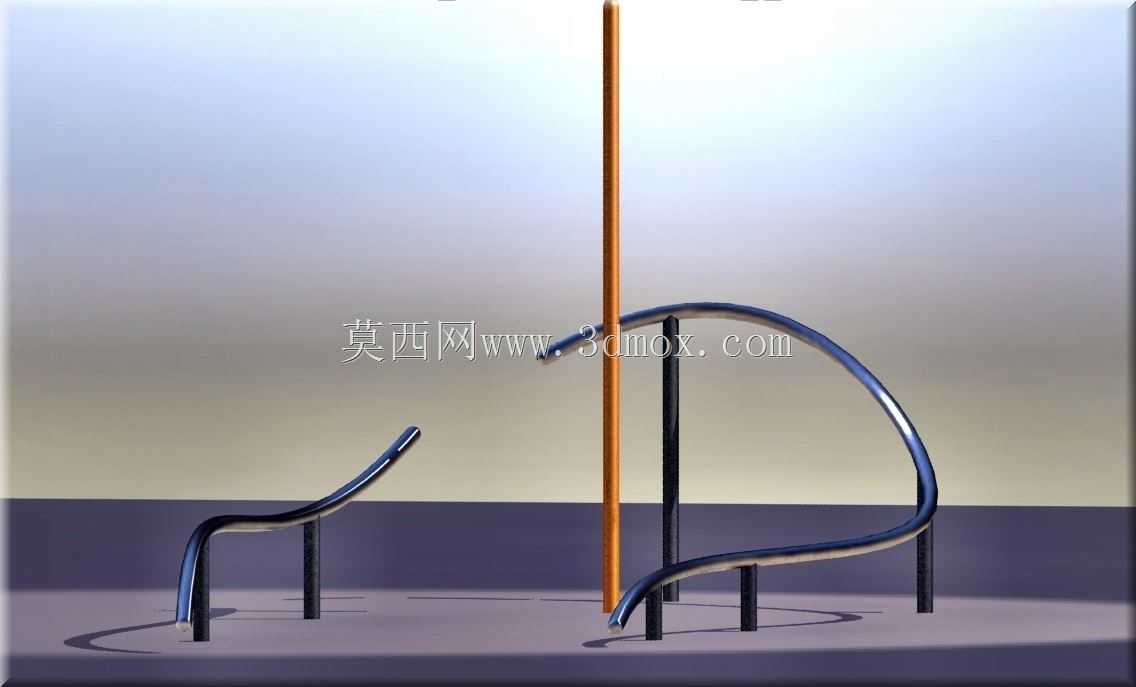

双轨爬坡穿杆互动摇摆机械结构

　　仅靠轨道的曲率设计和重心匹配就能完成循环。在设计思路上，最先确定的是中间立杆的安装基准，立杆作为整个结构的视觉中心和运动干涉校验的核心基准，其垂直度直接决定了滑动件过杆时的间隙是否均匀，实际建模时需要先将立杆的安装面固定在圆形底座的中心位置，底座采用厚重的圆盘结构，一方面是降低整个装置的重心，避免滑动件运动时产生的侧倾力导致装置倾覆，另一方面圆盘的平面可以作为轨道安装的统一基准面，减少多段轨道安装时的累计误差。轨道部分采用两根平行的弹性金属圆杆弯制而成，轨道的曲率设计是整个结构的核心：爬坡段的曲率需要匹配滑动件的重心高度，保证滑动件在爬坡过程中重力沿轨道切线方向的分力足够克服滚动摩擦，不会在中途停滞；过杆段的轨道弧度需要精准计算，这套双轨爬坡穿杆的摇摆结构，最初的设计需求来自线下科普展项的互动装置开发，这类结构常被应用在科技馆力学展区、商业空间互动美陈、青少年科创教具场景中，核心是通过直观的机械运动，向体验者展示重力分力、重心偏移、运动轨迹约束的基础力学原理，同时具备足够的互动趣味性，避免纯理论展示的枯燥感。从实际功能来看，这套结构不需要额外的动力输入，完全依靠体验者放置的滑动件自身重力完成整套运动：滑动件从双轨的低位起始端被释放后，会沿着弯曲的金属轨道向上爬坡，在经过中间竖直立杆的位置时，滑动件自身的开口结构会刚好避开立杆的干涉，顺着轨道的弧度自然旋转过杆，之后继续沿着另一侧的轨道下滑回到低位，整套运动过程不需要额外的外力干预，

　　让滑动件经过立杆时，自身的重心始终落在两根轨道的支撑范围内，同时滑动件的开口槽与立杆之间保留1.5-2mm的均匀间隙，既不会因为间隙过小出现卡滞，也不会因为间隙过大导致滑动件晃动脱轨。从安装边界来看，整个结构的底座直径控制在300mm左右，竖直立杆的高度为280mm，轨道的最高点距离底座平面的高度为120mm，轨道两端的低位距离底座平面的高度为20mm，整体外轮廓的最大宽度为260mm，安装时只需要将底座通过三个沉头螺丝固定在水平台面上即可，不需要额外的外接管线或者动力接口，对安装场地的要求极低。轨道的支撑采用细金属立杆分段固定，每段支撑的高度根据轨道的曲率逐点计算，支撑与轨道之间采用焊接或者顶丝固定的方式，

　　保证轨道的弧度在长期使用后不会出现形变，毕竟这类互动装置的使用频率较高，每天可能会有上百次的滑动循环，轨道的形变量直接影响装置的使用寿命。滑动件的设计同样需要匹配轨道参数，滑动件上的两个挂耳间距与两根轨道的间距保持一致，挂耳的端部做圆弧倒角处理，减少滑动时的摩擦阻力，滑动件的重心位置需要经过反复调整，确保在爬坡过程中重心始终处于前进方向的前侧，不会出现倒滑的情况，过杆时的旋转角度刚好让开口对准立杆，不需要额外的导向结构就能顺利通过。实际调试过程中，最容易出现的问题是过杆段的间隙匹配，如果轨道的弧度偏差超过1mm，滑动件就会碰到立杆导致运动中断，这也是建模时需要重点校验的部分：需要在三维软件中做滑动件的运动仿真，逐帧检查滑动件与立杆、

　　轨道之间的干涉情况，同时模拟不同重量的滑动件在轨道上的运动状态，确保在合理的重量范围内都能顺利完成整套运动。另外，考虑到长期使用的磨损问题，轨道的表面可以做抛光处理，降低摩擦系数，滑动件的挂耳位置可以镶嵌耐磨的非金属衬套，减少金属之间的直接摩擦，延长装置的维护周期。这类结构除了科普展项的应用外，经过尺寸缩放后也可以做成桌面级的创意摆件，放置在办公场景作为减压玩具，只需要将整体尺寸缩小到原来的三分之一，底座采用加重的金属材质，就能实现同样的运动效果，而且不需要额外的维护，只需要定期清理轨道表面的灰尘就能保证滑动顺畅。在建模过程中，轨道的弯制曲率需要给出明确的加工参数，方便生产时采用数控弯管机一次成型，避免手工弯制导致的弧度偏差，支撑立杆的位置需要给出精准的坐标尺寸，确保组装时能够快速定位，减少现场调试的工作量。整个结构没有复杂的传动部件，所有零件都是常见的金属杆材和板材，加工难度低，组装工艺简单，适合批量生产，同时运动过程直观有趣，能够让体验者直观感受到力学设计的巧妙之处，这也是这类纯机械互动结构一直受欢迎的原因——不需要复杂的电控系统，仅靠结构本身的设计就能实现流畅的趣味运动。
