该控制摇臂构件主要应用于轻型飞行器操纵系统的力传递链路中,作为操纵指令传递的中间执行构件,承担飞行员操纵动作与舵面执行机构之间的力传导与运动方向转换功能,在整套操纵链路里,这类摇臂的刚度、重量与铰接精度直接影响操纵手感的线性度与舵面响应的滞后程度,是操纵系统里看似不起眼却直接影响飞行操控品质的核心小件。
从实际装机场景来看,这类摇臂通常安装在机身内部操纵钢索与舵面作动筒的衔接位置,一端通过铰接孔与固定支座连接形成回转副,另外两个带孔的安装端分别连接操纵输入钢索与舵面传动拉杆,工作过程中会持续承受往复交变的拉压载荷,尤其是在飞行器做机动动作时,瞬时载荷峰值会达到常规巡航状态的2.3倍以上,这就要求构件本身在满足强度冗余的前提下尽可能降低自身重量,避免不必要的惯量叠加到操纵链路中,影响操纵响应速度。

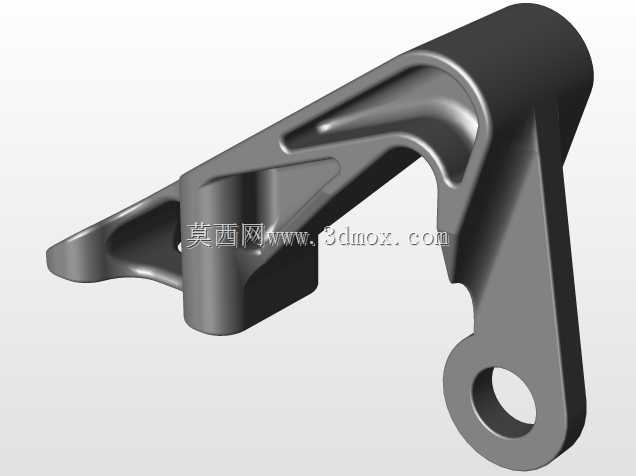

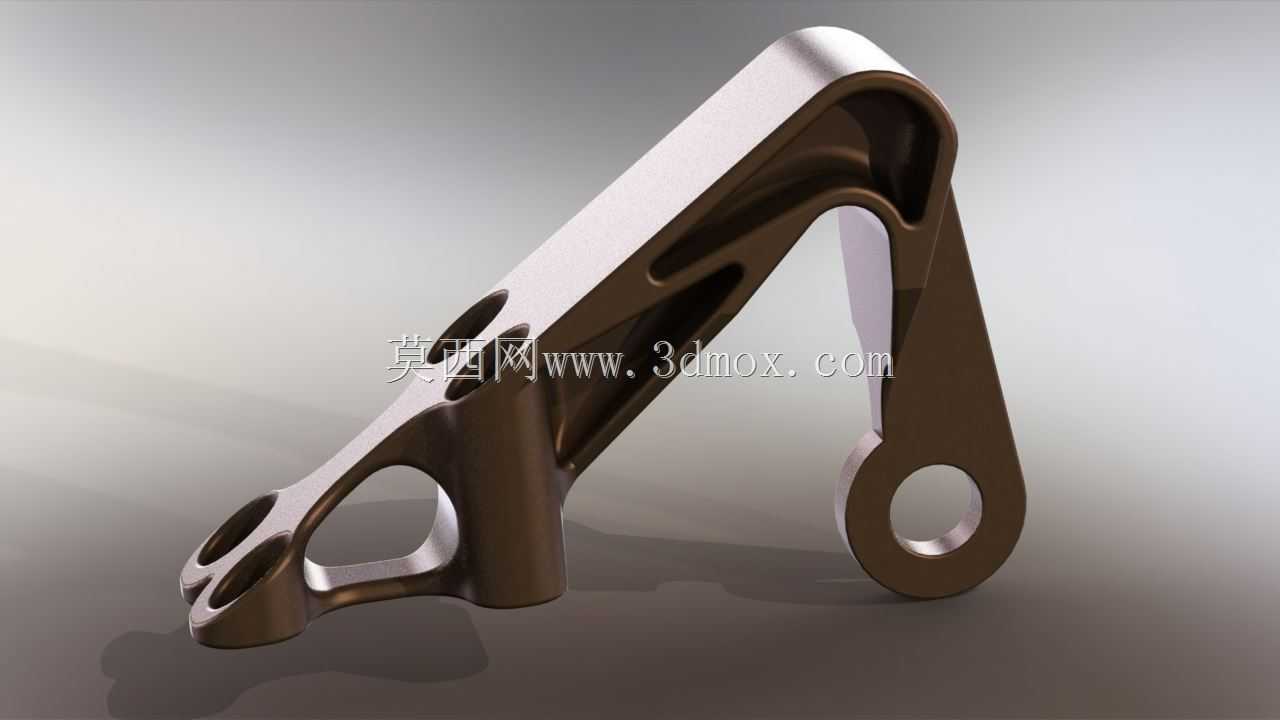

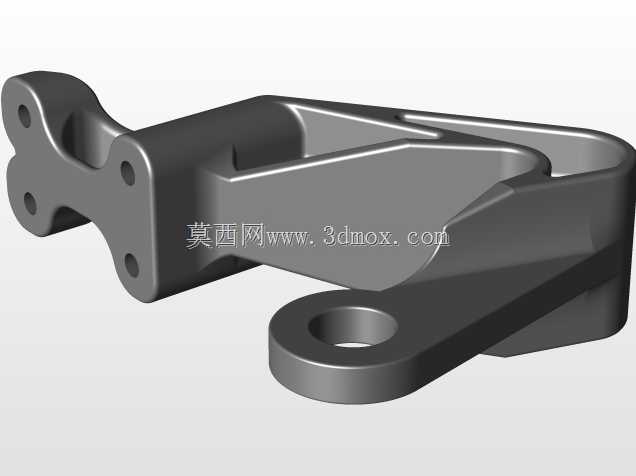

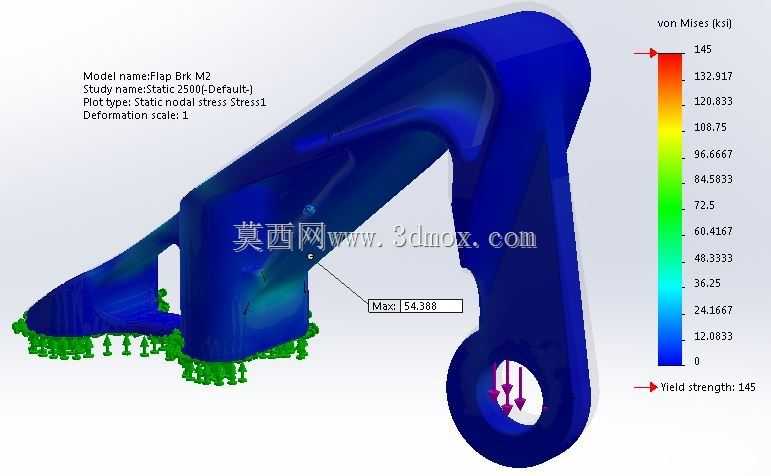

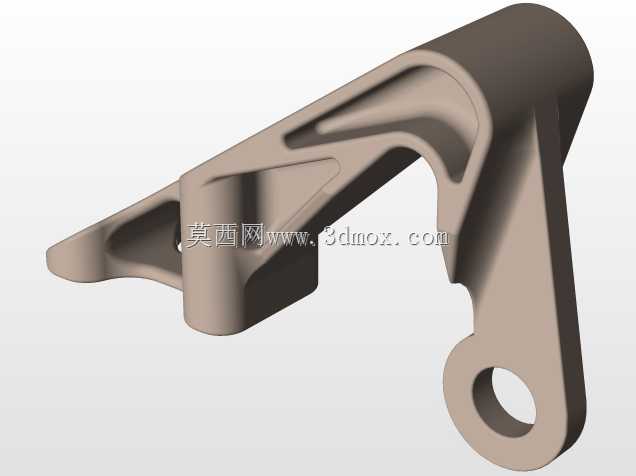

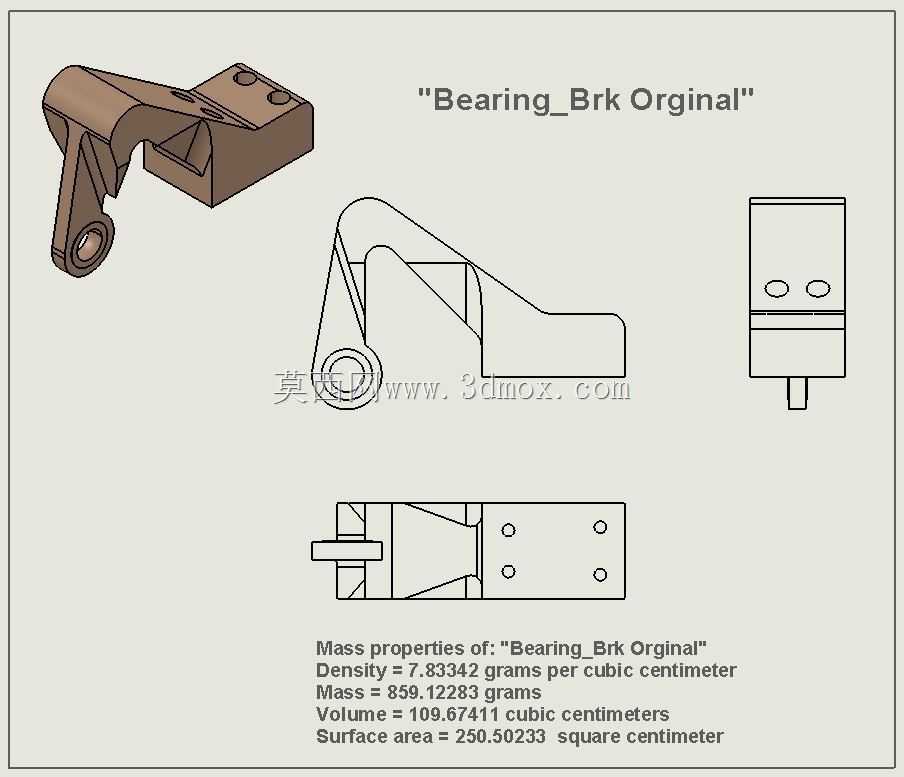

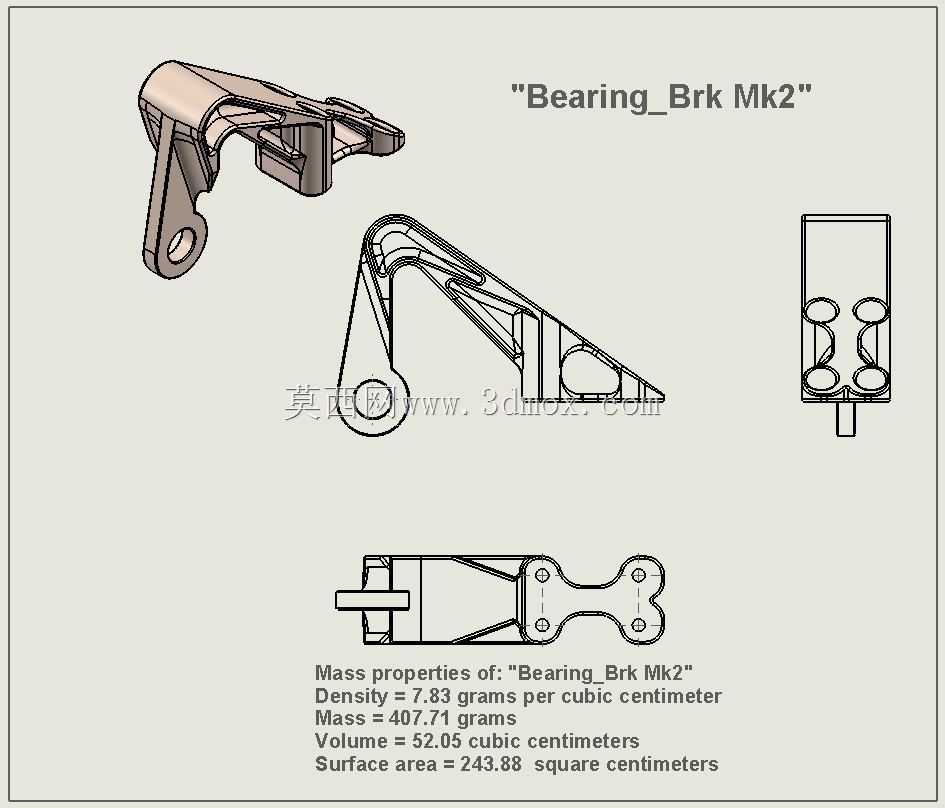

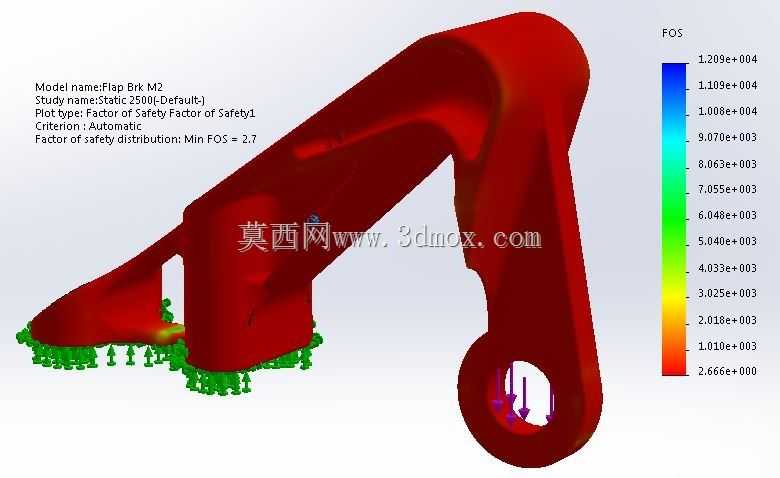

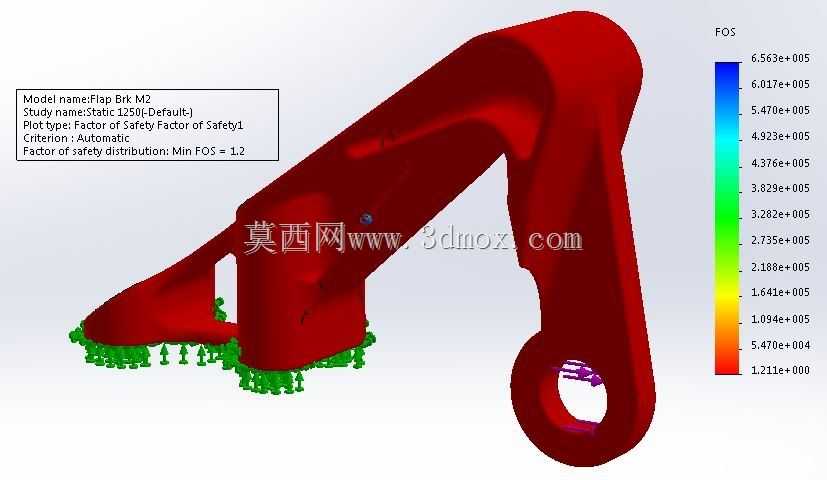

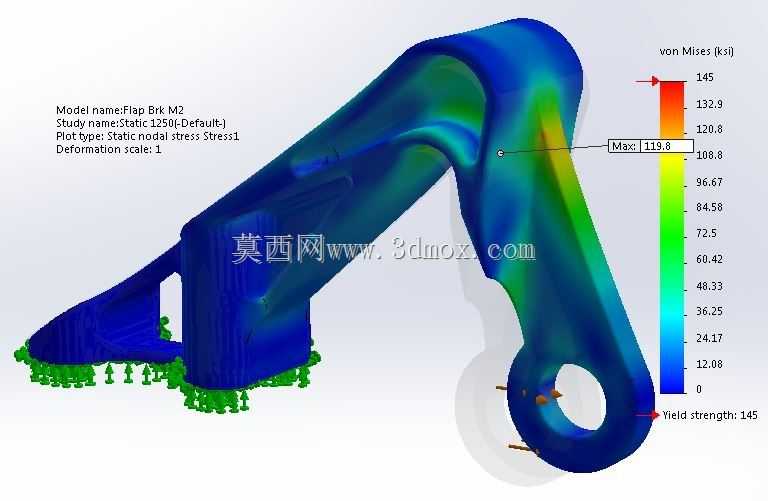

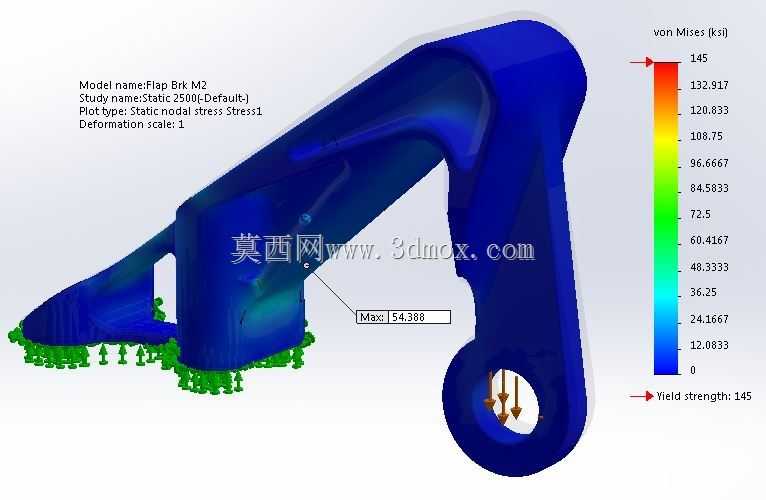

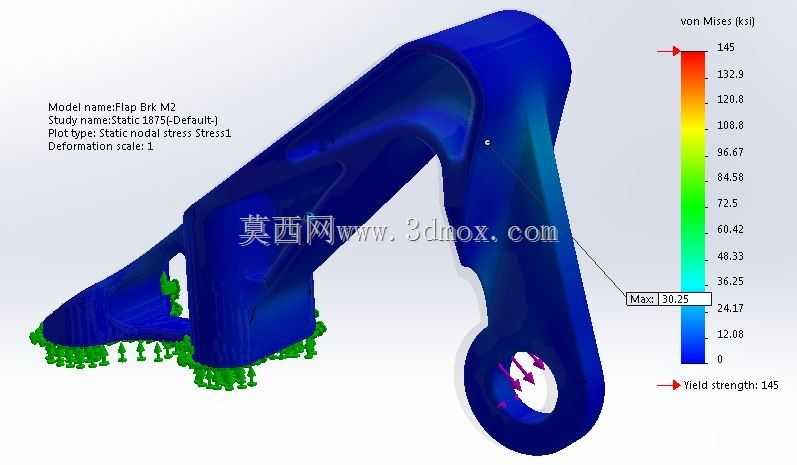

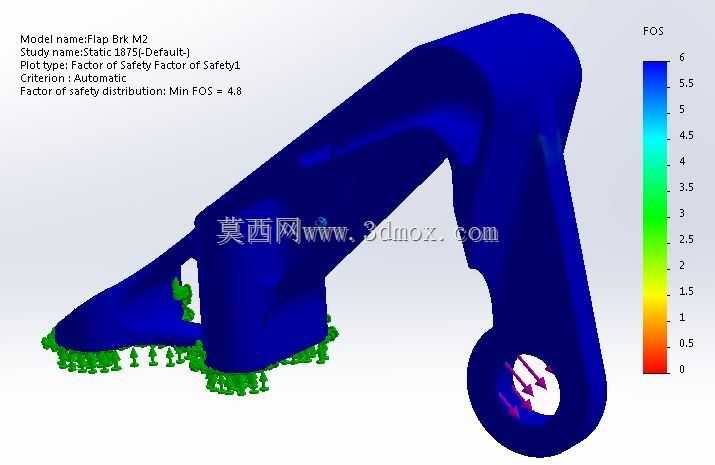

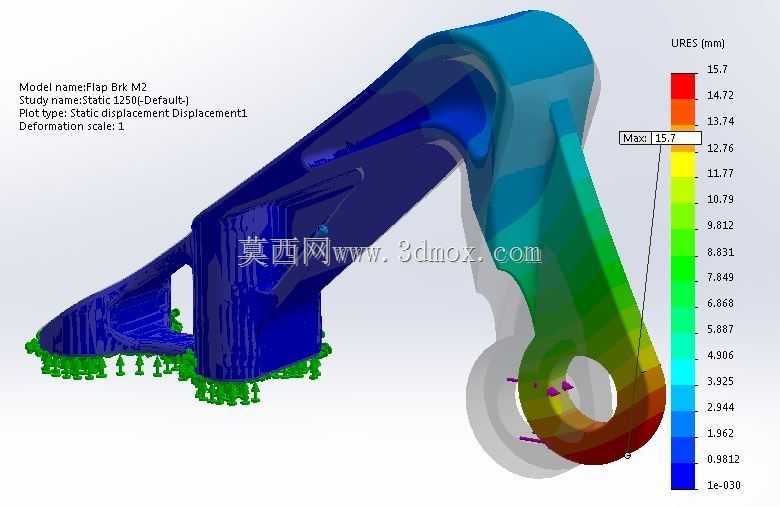

在设计思路上,该构件采用了拓扑优化的减重设计逻辑,摒弃了传统等截面实体摇臂的保守设计方式,通过载荷路径仿真识别出构件内部的非受力区域,将这部分材料完全去除,形成了连续的镂空承力结构,最终将整体重量控制在408克,相比同载荷等级的传统实体摇臂减重幅度超过42%。整个构件的承力路径完全顺着主应力迹线分布,从铰接端的环形承力结构出发,三条主承力筋分别延伸至三个安装孔位,筋条的截面厚度根据不同位置的弯矩大小做渐变处理,在铰接回转位置做了局部加厚,避免长期往复转动下出现接触疲劳磨损,在筋条衔接位置做了大圆角过渡,消除应力集中点,避免交变载荷下出现疲劳裂纹。

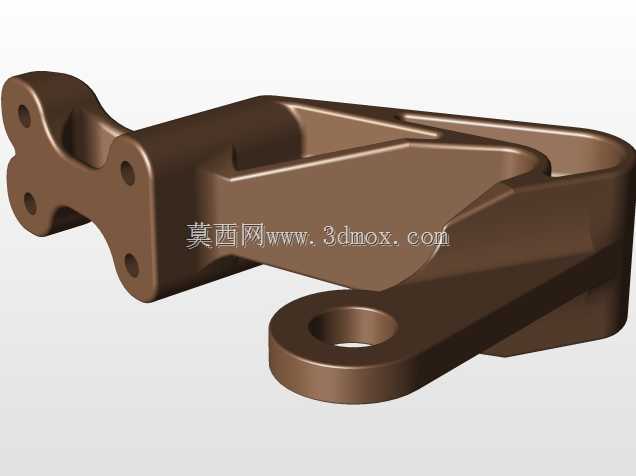

从安装边界来看,构件主铰接孔的孔径与配套的衬套尺寸做了过盈配合设计,安装时需要压入自润滑衬套来降低转动过程中的摩擦阻力,另外两个安装端的孔位同轴度公差控制在0.02毫米以内,保证安装后拉杆不会出现别劲卡滞的问题。构件整体的外形轮廓完全避开了装机位置周边的管路与线束排布空间,最大外轮廓尺寸在三个方向上都预留了不小于8毫米的安全间隙,避免飞行过程中出现结构干涉。构件表面做了硬质阳极氧化处理,既提升了表面硬度提升耐磨性能,也能在高空高湿低温环境下避免出现腐蚀问题,延长构件的服役寿命。

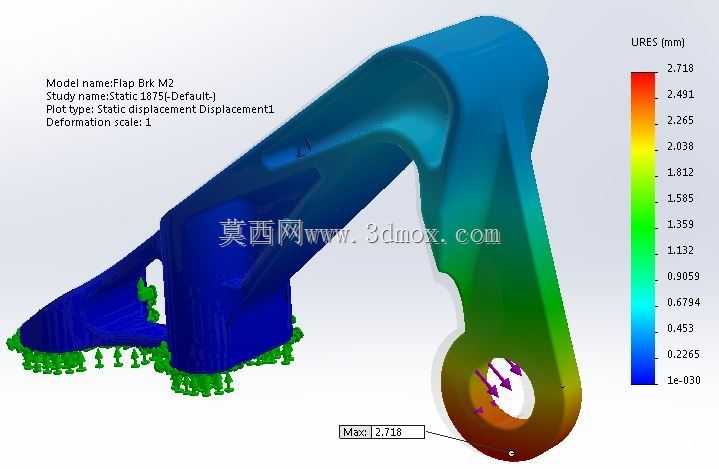

在实际使用过程中,这类经过拓扑优化的摇臂构件,除了减重带来的操纵惯量降低优势外,自身的固有频率也相比传统实体构件提升了17%,能够有效避开发动机工作频段的共振区间,避免飞行过程中出现操纵链路的共振抖振问题。铰接位置的环形结构做了等强度设计,孔壁的厚度均匀,压入衬套后不会出现局部应力过大导致的衬套变形问题,保证整个回转副的转动阻尼均匀,不会出现操纵过程中卡顿或者阻尼突变的问题。三个安装端的孔位位置度经过严格校核,保证摇臂在整个转动行程内的传动比保持线性,不会因为加工误差导致操纵行程与舵面偏转角度不匹配的问题。
从结构工艺性来看,该构件适合采用五轴数控铣削加工成型,所有镂空区域的转角都设计了与刀具半径匹配的圆角,不需要后续额外的电火花清根工序,加工过程中可以通过一次装夹完成大部分型面的加工,仅需要二次装夹完成铰接孔的精镗工序,能够有效控制加工成本与加工周期,适合小批量的航空构件生产场景。构件的所有非配合表面都做了喷砂处理,消除加工刀痕带来的应力集中隐患,配合表面的粗糙度控制在Ra1.6以内,保证衬套压装后的贴合度满足设计要求。
