空调通风系统用防暴消声网笼结构设计

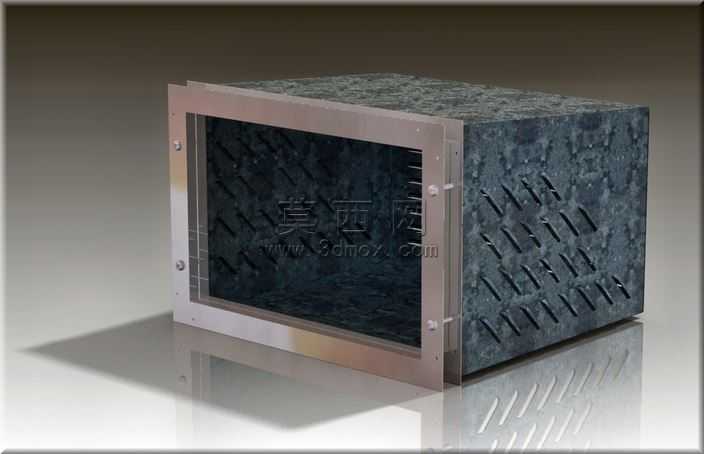

本模型采用SolidWorks完成全参数化三维建模，整体为方形法兰对接式笼体结构，建模过程中先通过基准面定位搭建整体装配骨架，分别绘制金属法兰边框、消声棉填充腔体、冲孔防护壳体三个核心子零件，再通过同轴、面重合等标准配合完成总装，所有安装孔位、边框折边、冲孔排布均保留完整参数化特征，可根据实际风道尺寸快速调整整体长宽高与法兰安装孔径。渲染阶段采用Keyshot完成材质与场景搭建，金属法兰边框赋予拉丝不锈钢材质，调整金属粗糙度与反射参数还原哑光金属质感，消声棉填充区域赋予深灰色多孔纤维材质，添加细微凹凸纹理模拟吸音棉的蓬松多孔结构，冲孔壳体采用镀锌钢板材质，表面做轻微做旧处理模拟工业使用场景的质感，场景搭建采用浅灰色反光地面，添加柔和侧方主光与顶部补光，突出笼体的结构层次与材质差异，避免阴影过重遮挡内部消声结构细节。结构设计上，前端采用外翻边法兰结构，法兰边均匀布置圆形安装孔，可通过螺栓与空调风道直接对接密封，边框内侧设置压边结构，可将内部消声棉牢牢固定在腔体内避免移位，笼体侧壁采用一体化冲孔钢板弯折成型，冲孔为斜向排布的长条形通风孔，既保证通风截面积满足空调送风风量要求，又能通过斜向孔道配合内部消声棉打散气流、降低风噪，同时金属冲孔壳体可起到防护作用，避免消声棉被气流吹散或被异物侵入损坏，整体结构兼顾通风消声、防暴防护、安装便捷的多重需求，设计过程中优先考虑工业场景的耐用性，所有折边均做圆角处理避免安装时划伤，零件数量少易加工生产，可直接适配常规中央空调风道的安装尺寸，也可通过参数调整适配不同规格的通风系统使用。
