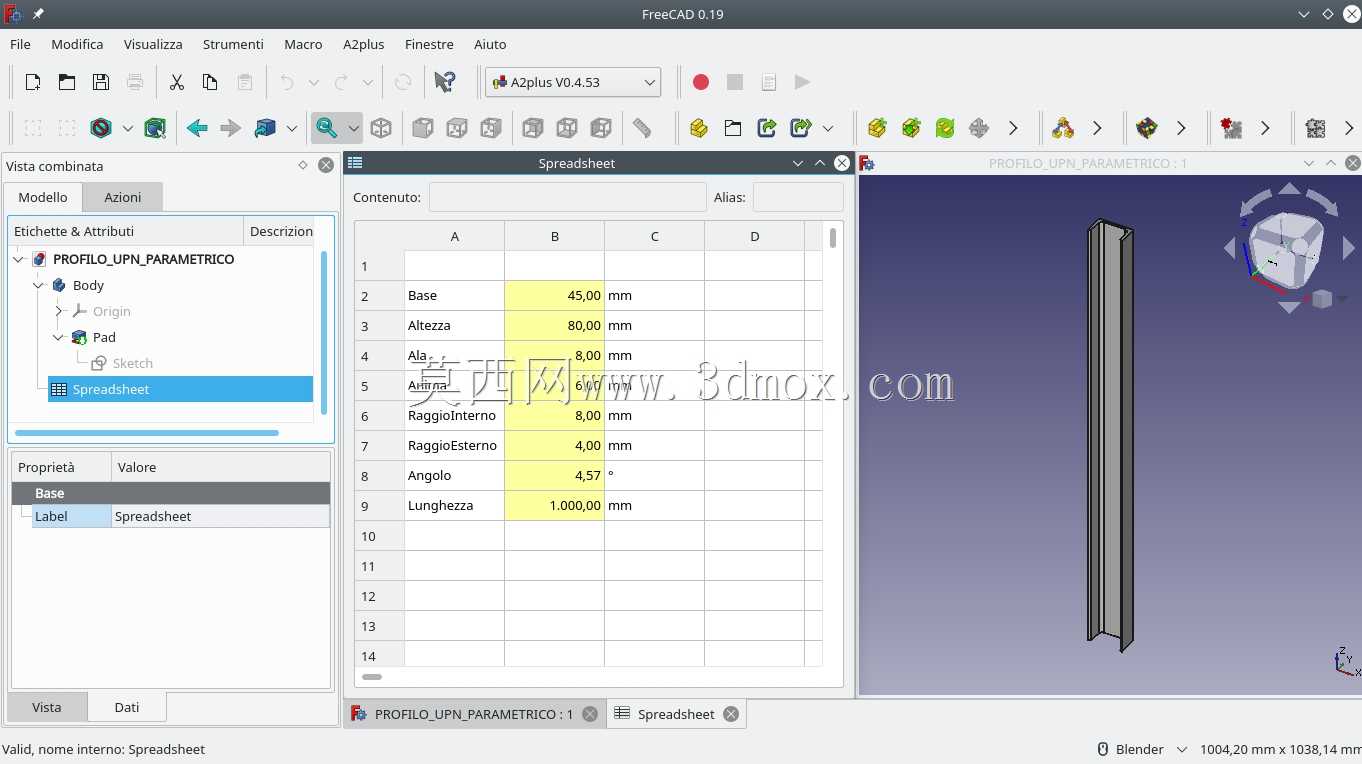

参数化UPN槽钢型材三维设计模型

这款参数化UPN槽钢型材，是工业结构搭建领域应用极为广泛的基础受力构件，在厂房钢结构框架搭建、设备支撑底座焊接、输送线机架拼装、仓储货架主承重梁制作、户外幕墙龙骨布设等场景中都承担着核心的载荷传递作用，是重工业厂房建设、工业设备集成、物流仓储设施搭建项目中不可或缺的基础结构材料。从实际使用场景来看，这类槽钢既可以作为独立的承重梁承担竖向静载与设备运行带来的动载荷，也可以多根组合焊接成箱型立柱、桁架结构，适配大跨度的空间支撑需求，还能通过切割、打孔后与其他板材、紧固件配合，制作成设备安装的固定支架、管线布设的支撑托架，覆盖从重型工业结构到轻型设备安装的多元使用需求。在功能特性设计上，这款UPN槽钢采用标准的U型截面构型，两侧翼缘与腹板垂直衔接，截面力学性能经过严谨校核，在同等单位重量下具备优异的抗弯、抗扭性能，能够在减少材料用量的前提下保障结构的整体刚性，避免长期承重下出现形变弯折的问题；参数化的设计逻辑让使用者可以根据实际项目的载荷需求、安装空间限制，快速调整腹板高度、翼缘宽度、板材厚度等核心尺寸参数，无需从零开始绘制截面草图，大幅提升结构设计阶段的方案调整效率。在设计思路层面，这款模型完全遵循欧标UPN槽钢的截面规范进行构建，截面的转角弧度、翼缘斜度、腹板与翼缘的衔接过渡都严格匹配实际量产型材的外形特征，能够直接用于结构的干涉校验、装配模拟，提前排查安装过程中可能出现的孔位错位、空间冲突问题；模型的外形尺寸完全贴合通用UPN型材的规格区间，安装边界预留了充足的紧固件操作空间，不管是采用焊接固定还是螺栓连接的装配方式，都能匹配常规的施工工艺要求，不需要额外对型材进行二次修磨加工，能够有效降低现场施工的材料损耗与工时成本。在实际项目应用中，这类参数化槽钢模型还可以直接导入结构受力分析软件，模拟不同载荷下的应力分布、形变位移量，帮助设计人员快速选定适配的型材规格，避免选型过小带来的结构安全隐患，也能杜绝选型过大造成的材料浪费，为项目的成本管控与安全保障提供可靠的设计支撑。
