参数化H型结构型材三维设计

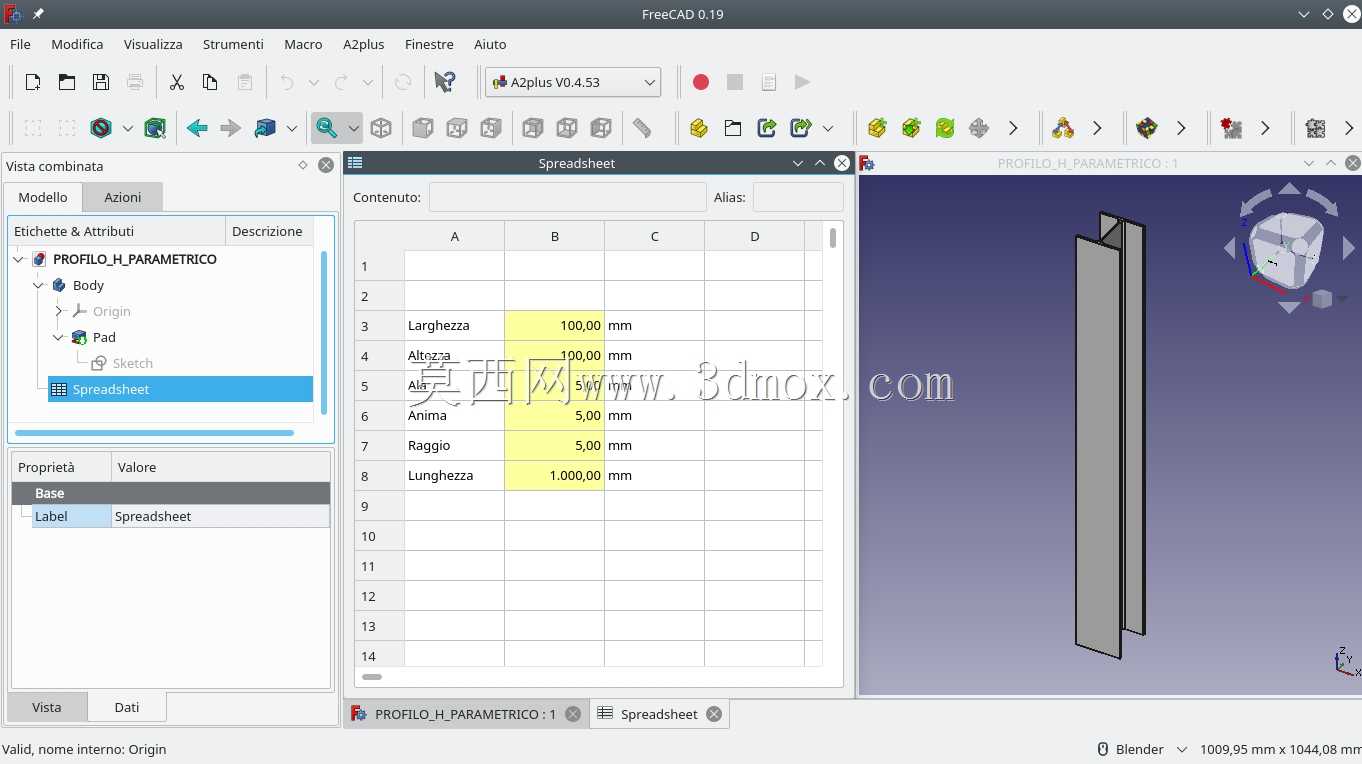

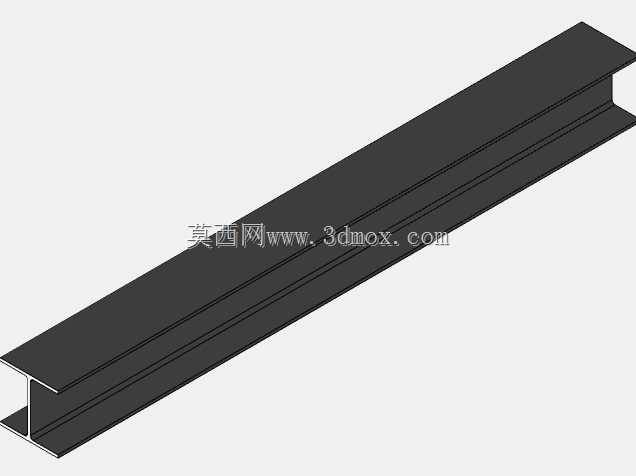

这款参数化H型结构型材，主要面向工业框架搭建、设备支撑骨架、轻型承重结构等应用场景，在自动化设备机架、流水线侧部支撑、小型设备防护栏框架、仓储轻型货架立柱等场景中都能发挥稳定的结构支撑作用。作为结构类基础构件，它的核心功能是通过对称的双立边加连接腹板的H型截面，在同等耗材重量下获得更高的抗弯、抗扭截面系数，相比同重量的实心方条或者单块板材，能承受更大的垂直载荷与侧向弯折力，同时自身重量更轻，能有效降低整体结构的自重负载，减少配套支撑件的承重压力。在设计思路上，这款构件采用全参数驱动的设计逻辑，将型材的总长度、翼缘宽度、腹板厚度、翼缘厚度、端部圆角半径等核心尺寸全部关联到可编辑的参数表格中，设计人员不需要逐次修改草图特征，只需要调整对应参数的数值，就能快速生成不同规格尺寸的H型型材，适配不同场景的承重需求与安装空间要求，大幅提升同类型构件的设计迭代效率，减少重复建模的工作量。从外形与安装边界来看，这款型材为等截面长直构件，截面为对称H型，两侧翼缘外表面平整，可直接配合T型螺栓、角码等连接件完成与其他型材、板材的拼接固定，不需要额外做复杂的表面适配加工；腹板位于两翼缘中间位置，预留了充足的紧固件安装操作空间，在多根型材拼接成框架时，相邻构件的连接位置不会出现空间干涉。型材的端部做了等截面齐平处理，既可以直接作为支撑端面接触安装基面，也可以根据实际安装需求切割成指定角度，适配斜向支撑的搭建需求。在实际使用中，这款型材既可以作为独立的支撑立柱使用，也可以多根拼接组成框架的横梁、纵梁，搭配对应的连接配件就能快速组装出完整的结构框架，整体结构刚性稳定，受力传递均匀，能有效避免长期承重下的结构变形问题，适合各类需要轻量化、高刚性结构支撑的工业装配场景。
