预混式线性燃气燃烧器结构设计

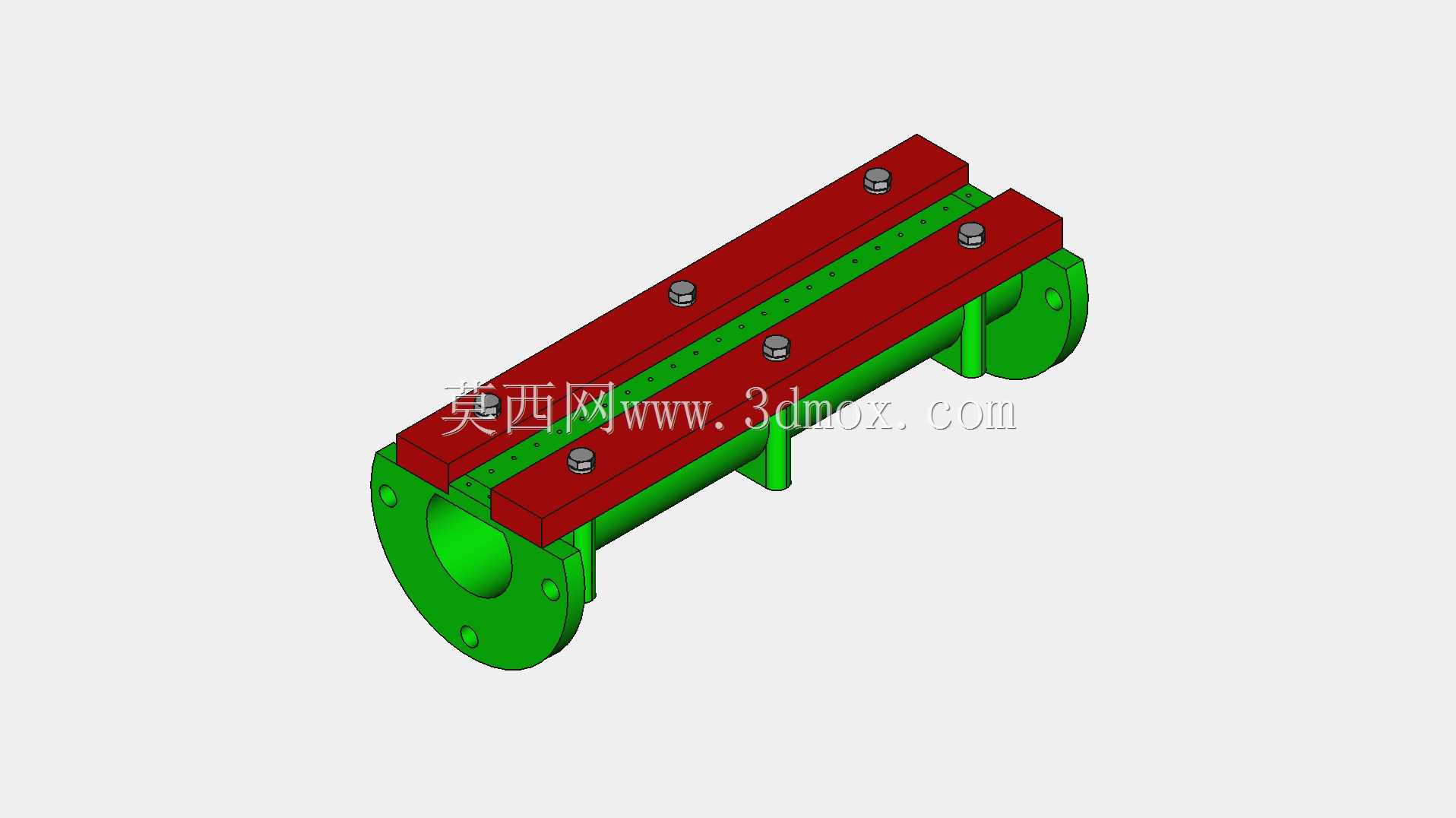

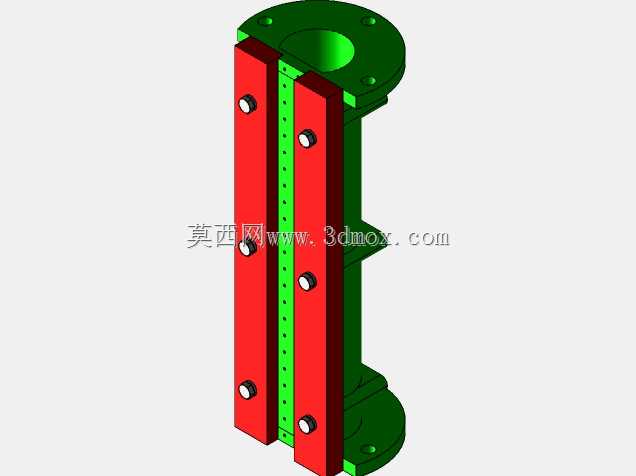

该结构为适配工业加热场景设计的线性预混燃气燃烧装置，主要应用于工业烘干线、热风循环烘箱、涂装固化炉、食品加工烘烤设备等需要均匀线性热源的作业场景，可在常压供气环境下实现70%比例的空气燃气预混燃烧，相比传统扩散式燃烧结构具备更高的燃烧效率与更均匀的热输出表现。装置整体采用立式线性布局，顶部设置圆形法兰连接端，可直接对接燃气供气管道与安装固定基面，法兰端预留均匀分布的安装孔位，适配常规工业管道的安装对接标准，无需额外定制转接件即可完成现场装配。主体支撑结构采用高强度铸铁材质成型，作为整个燃烧装置的承载基体，内部预留燃气与预混空气的导流腔道，可将接入的混合气体均匀导流至正面的燃烧输出区域。正面燃烧区采用对称式双夹板固定结构，两块红色耐高温夹板通过多组对称分布的紧固件夹持中间的多孔燃烧板，燃烧板表面均匀排布密集出火孔，可将预混后的燃气均匀分流，在整个线性长度范围内形成均匀的火焰面，避免局部温度过高或燃烧不充分的问题，夹板同时起到火焰阻隔与结构防护作用，可减少外部气流对燃烧火焰的干扰，保障燃烧状态稳定。设计过程中重点考量了燃烧均匀性与安装适配性，整体线性长度可适配不同宽度的加热腔体，侧边的夹板结构可根据实际燃烧功率需求更换不同孔隙参数的燃烧板，无需改动主体支撑结构即可完成功率适配。底部同样设置带安装孔的法兰基座，可实现上下两端同时固定，适配长尺寸加热设备的安装需求，避免装置在长期高温作业下出现结构形变。整个结构的流道设计采用渐变式截面，可降低混合气体在腔道内的流动阻力，保障各个位置出火孔的出气压力一致，进一步提升整个燃烧面的温度均匀性，同时结构预留足够的散热间隙，可避免长期高温作业下紧固件出现松动失效问题，整体结构紧凑，安装边界清晰，可直接嵌入各类加热设备的腔体内部，作为核心加热单元使用，能够有效提升加热设备的温度控制精度，降低燃气消耗，减少不完全燃烧产生的有害排放。
