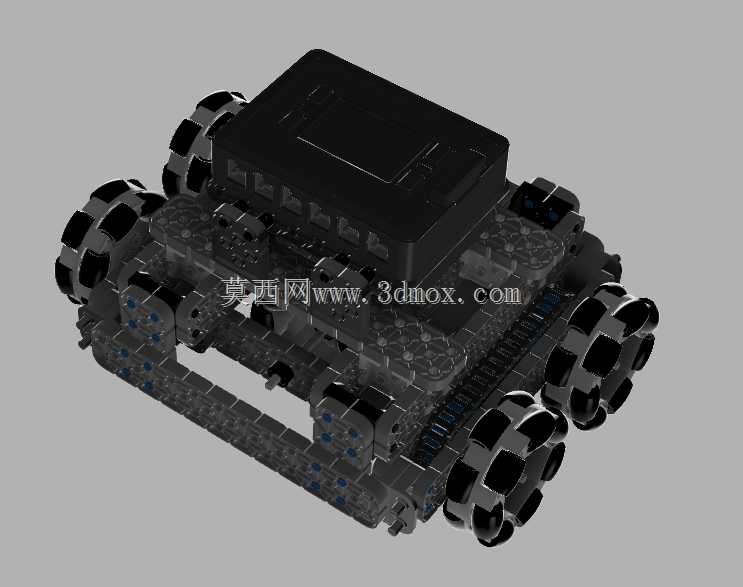

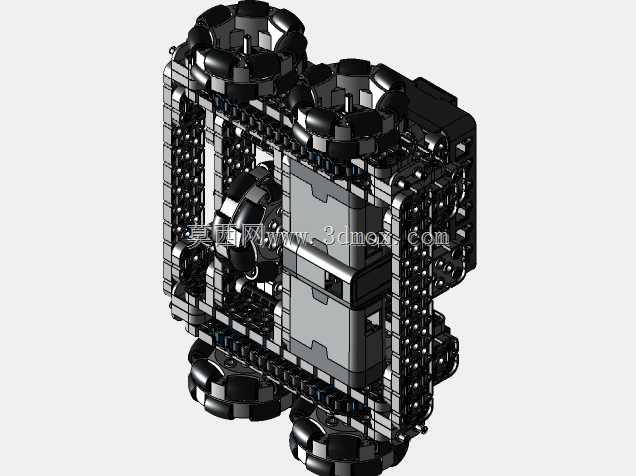

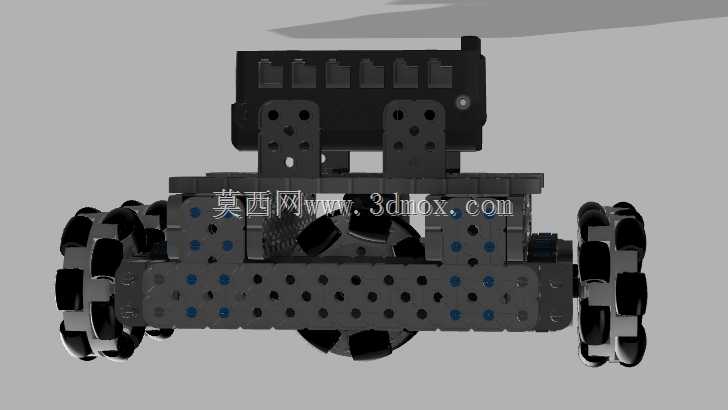

VexIQ带链轮链条的H驱动轮式移动底盘

这款VexIQ平台的H驱动移动底盘，主要面向青少年机器人竞赛、科创教育实训场景设计，可作为各类竞赛任务机器人的通用承载底座，适配巡线、物料搬运、障碍穿越等多种竞赛任务需求，也可用于中小学机械传动结构的教学演示，帮助学习者直观理解链传动的动力传递逻辑与四驱底盘的动力分配原理。底盘整体采用对称式H型布局，核心动力通过中央布置的动力输出端，经链条与链轮组件将动力同步传递至前后左右四个驱动轮，相比传统的齿轮直接传动布局，链传动可在轴距较大的安装场景下保持稳定的动力传输，避免长距离齿轮传动带来的啮合间隙过大、传动效率损耗的问题，同时链条张紧结构可适配不同轴距的布局调整，方便使用者根据任务需求调整轮距与底盘整体尺寸。底盘上部预留了标准化的VexIQ构件安装孔位，可直接加装主控模块、电池组件、各类传感器与功能执行机构，无需额外打孔改装，安装边界完全兼容VexIQ体系的标准拼装构件，上层承载区域的平面度公差控制在0.2mm以内，可保证主控与电池安装后不会出现晃动松脱的问题。驱动轮采用多瓣式防滑轮结构，轮面的弧形凸起可在平地行进时提供足够的抓地力，同时在转向过程中减少与地面的滑动摩擦，配合H驱动的差速控制逻辑，可实现原地自旋、小半径转弯等灵活机动动作，适配竞赛场地内狭窄通道的通行需求。设计过程中充分考虑了拼装的便捷性，所有链轮与轴的连接位置都采用标准的D型轴配合结构，无需额外粘接或焊接，仅通过标准销钉即可完成整机组装，链条的节距完全匹配VexIQ标准链轮的齿距，传动过程中不会出现跳齿、脱链的问题，底盘底部预留了足够的离地间隙，可顺利通过竞赛场地内的浅沟、门槛类障碍，同时整体重心控制在底盘几何中心偏下的位置，高速行进、急停转向时不会出现侧翻风险。整个传动系的传动效率经过优化，动力从电机输出到轮端的损耗控制在10%以内，可保证电池供电下的长时间稳定运行，各运动部件之间都预留了足够的安全间隙，拼装完成后不会出现运动干涉，链条外侧也预留了护板安装位，可根据使用需求加装防护结构，避免竞赛过程中杂物卡入链条影响运行。
