VexIQ双反四杆抬升机构结构设计

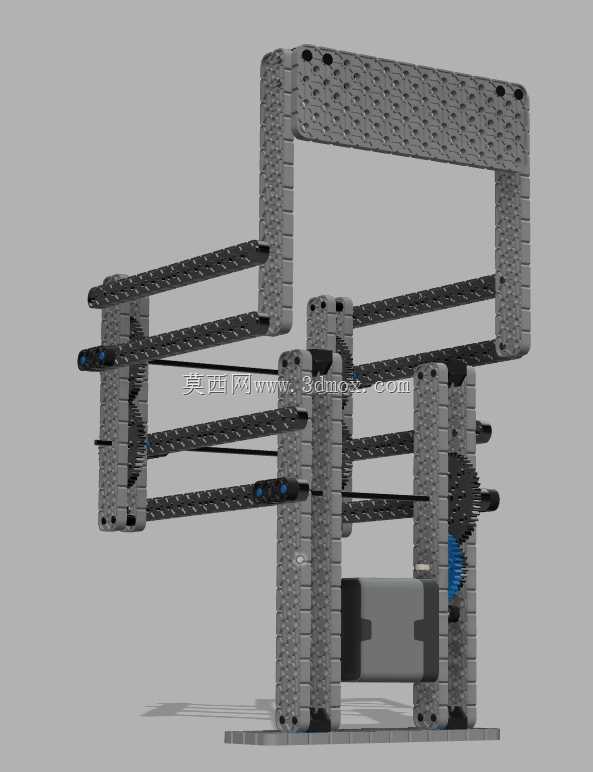

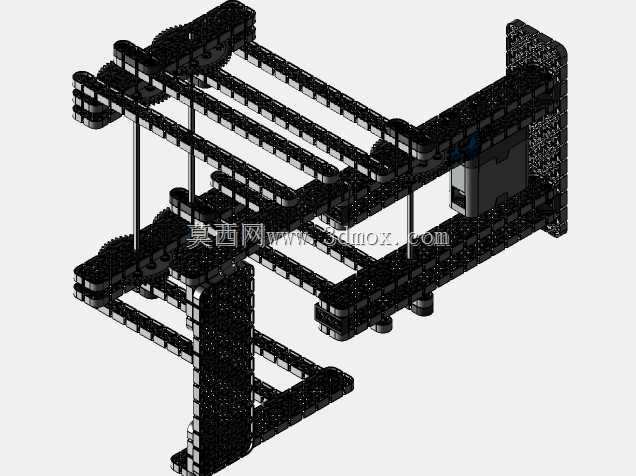

该双反四杆抬升结构是面向青少年机器人竞赛场景开发的功能性执行机构，主要应用于VexIQ赛事中需要完成物料抬升、目标物托举、任务组件移位的竞赛环节，可适配不同规格的竞赛任务道具，在有限的机器人安装空间内实现稳定的垂直方向抬升动作，满足赛事中对抬升行程、负载能力、动作精度的多重要求。从实际用途来看，该机构可直接搭载在VexIQ竞赛机器人的主体框架上，作为核心执行单元完成赛事规定的抬升类任务，相比单组四杆结构，双反布置的形式能够抵消单侧连杆运动产生的侧向偏转力矩，让抬升过程的运行轨迹更趋近于垂直直线，避免抬升过程中物料晃动、偏移甚至脱落的问题，有效提升竞赛动作的完成成功率。在功能特性层面，该机构采用对称式双组反向四杆联动设计，两组四杆结构通过中部的传动齿轮组实现动力同步传递，仅需单个动力电机即可驱动双侧连杆同步动作，既减少了动力元件的占用空间，也避免了双侧驱动不同步带来的结构卡滞问题；结构整体采用VexIQ标准孔位搭建，所有连接点位均兼容通用销钉、轴类连接件，可根据实际赛事需求调整连杆的安装孔位，灵活改变抬升行程与初始抬升高度，适配不同高度的任务目标。设计思路上，该结构优先考虑竞赛场景下的结构稳定性与拆装便捷性，整体框架采用对称式布局，将动力单元布置在结构底部的中心位置，降低整体重心高度，减少抬升动作过程中的整机晃动；连杆部分采用等长平行四边形构型，保证抬升末端的安装平面始终保持水平状态，无需额外增加姿态调整结构即可保证被抬升物料的姿态稳定；传动路径上采用齿轮直连驱动的形式，减少中间传动环节的动力损耗，让动力输出更直接，抬升动作响应更迅速。在外形尺寸与安装边界方面，该结构收拢状态下整体高度较低，可适配多数VexIQ竞赛机器人的顶部安装空间，不会超出赛事规定的机器人初始尺寸限制；完全伸展状态下可达到数倍于收拢高度的抬升行程，满足多数赛事任务的抬升高度要求；安装接口采用标准的VexIQ梁式连接结构，可直接固定在机器人主体的顶部框架上，横向安装宽度可通过调整底部固定梁的长度适配不同宽度的机器人主体，安装时仅需预留动力电机的布置空间与连杆运动的避让空间即可，不会与机器人的行走、转向等其他功能结构产生运动干涉。
