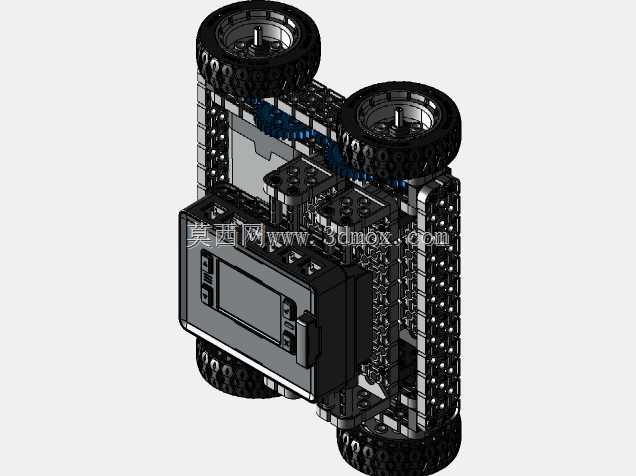

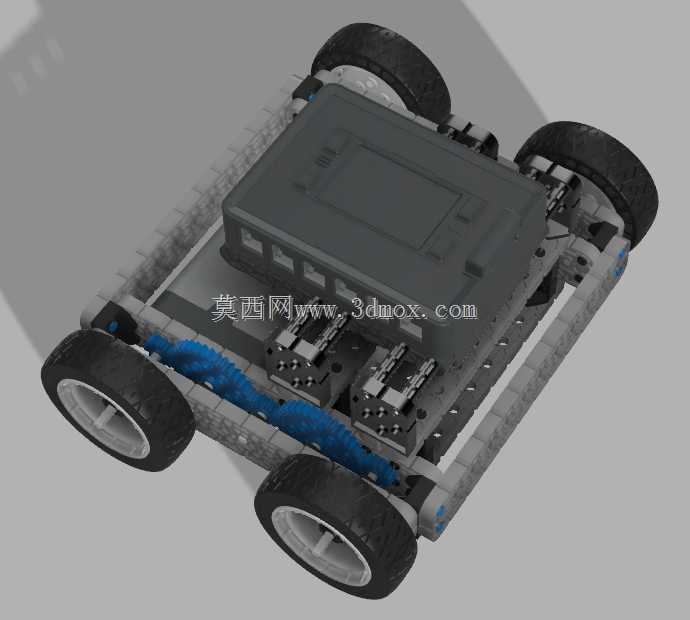

VexIQ教育机器人3:1传动小车底盘

这套Vex IQ 3:1传动结构是面向青少年机器人教育场景开发的移动底盘核心传动单元，主要应用于中小学科创教育课堂、机器人竞赛备赛训练、机械结构原理教学演示等场景，是入门级轮式教育机器人的核心动力传递组件。整套传动结构采用模块化搭建思路，以标准Vex IQ孔梁作为承载基体，将动力单元、齿轮传动组、轮组安装位、主控安装区整合在同一紧凑框架内，能够直接作为轮式机器人的行走底盘使用，无需额外设计复杂的支撑结构。从功能特性来看，这套传动系统采用3:1的固定减速比设计，通过蓝色尼龙齿轮组完成动力传递，能够将动力单元输出的高转速低扭矩动力转换为低转速高扭矩的轮端输出，既可以保证小车在平整桌面、竞赛场地垫等常见教学场景下的行走牵引力，避免起步打滑、越障无力的问题，也能让轮端转速控制在适合青少年操控的合理区间，不会因转速过快导致操控难度陡增。传动组采用平行轴直齿轮啮合布局，齿轮啮合间隙经过适配调整，既保证传动过程顺畅无卡滞，也预留了合理的容错空间，适配教育场景下反复拆装、调整的使用需求，不会因轻微的装配偏差就出现传动卡死、齿轮崩齿的问题。在设计思路上，整套结构完全遵循Vex IQ体系的标准化搭建逻辑，所有安装孔位都符合体系通用的孔距标准，主控单元的安装区域预留了充足的接线空间，电池、传感器等扩展组件的安装位也做了兼容预留，使用者可以在这套基础传动底盘上直接加装机械臂、传感器支架、任务执行机构等扩展部件，快速搭建出满足不同竞赛任务、教学实验需求的功能机器人。外形尺寸方面，整套底盘采用四轮对称布局，长宽尺寸控制在标准Vex IQ竞赛机器人的常规尺寸边界内，轮距经过优化，既保证行走过程的稳定性，避免转向侧翻，也不会超出多数青少年机器人竞赛的尺寸限制；轮组采用橡胶胎面搭配塑料轮毂的组合，胎面的防滑纹理能够提升在不同材质场地上的抓地力，轮毂与传动轴的连接采用标准卡位结构，拆装便捷无需额外紧固件。安装边界上，所有传动部件都内嵌在孔梁框架内部，不会出现齿轮外露、结构突出的问题，既避免传动过程中夹手的安全隐患，也能减少竞赛运行中与场地障碍物、其他机器人发生剐蹭导致结构散架的概率，主控模块的安装位做了下沉处理，降低整车重心，进一步提升行走和转向过程的稳定性，非常适合作为青少年学习机械传动原理、机器人搭建逻辑的实操载体。
