单极微型断路器结构设计

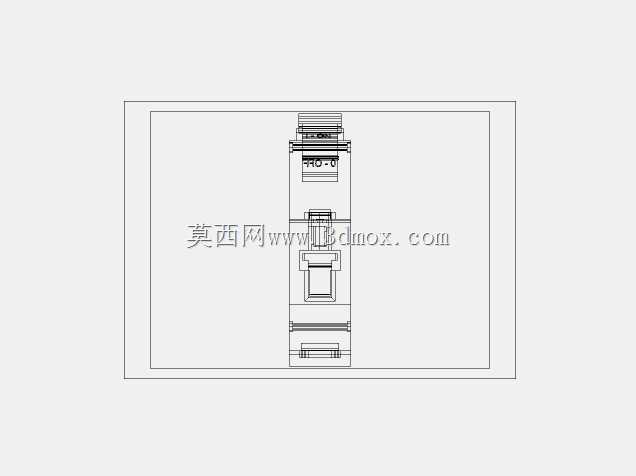

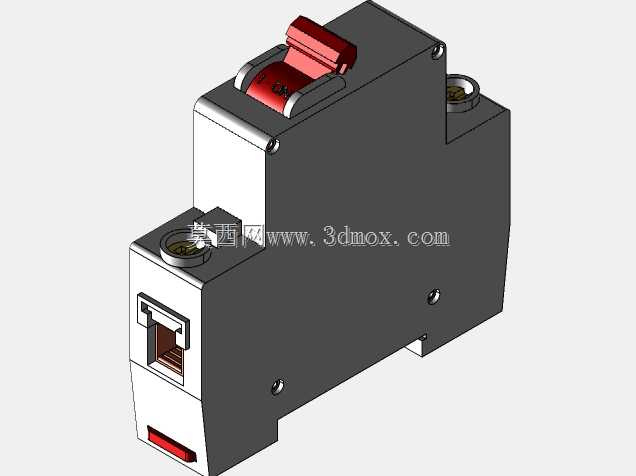

这款单极微型断路器是民用及工业低压配电系统末端的核心保护元件，主要应用于家庭照明回路、普通插座回路、小型工业设备末端供电支路等场景，承担电路过载保护、短路保护以及正常工况下的线路通断操作功能，是终端配电防护体系里用量最大、覆盖场景最广的基础保护器件。在实际使用场景中，它通常被安装在住户配电箱、小型车间动力配电箱、商用建筑楼层配电盒内的标准DIN导轨上，单极规格仅需对接单路火线，即可实现对单一支路的独立保护，当支路内出现用电设备过载导致电流持续超过额定阈值时，内部的双金属片受热形变触发脱扣机构切断电路，避免线路长期过热引发绝缘老化甚至火灾风险；当支路出现短路故障时，电流瞬间飙升至额定值数倍以上，内部电磁脱扣机构会在毫秒级时间内完成分断，快速切断故障回路，防止故障电流冲击损坏后端用电设备。从设计思路来看，这款产品整体采用模块化紧凑布局，外壳选用高阻燃、高抗冲的工程塑料一体注塑成型，正面设置带状态标识的红色操作手柄，手柄上的ON/OFF标识可直观反馈当前回路通断状态，手柄下方设置透明观察窗，可直接查看内部触头的实际分合位置，避免操作手柄因机构卡滞出现假分断的误判风险，产品下部设置红色状态指示块，进一步强化分合状态的视觉辨识度。外形尺寸完全遵循终端配电元件的通用模数化设计标准，单极宽度为标准18mm模数，整体高度与深度匹配市面上绝大多数民用、工业用终端配电箱的安装空间要求，背部集成标准导轨卡扣结构，无需额外固定件即可快速卡装在35mm标准DIN导轨上，接线端采用带压线板的螺钉紧固结构，可适配1.5平方至6平方的常规铜芯导线，接线时导线插入后拧紧螺钉即可实现可靠压接，避免虚接发热问题。产品内部的灭弧室采用多栅片结构设计，分断故障电流时可快速切割、冷却电弧，在极短时间内熄灭电弧，保障分断过程的安全性，操作机构采用速通速断设计，手柄操作的快慢不会影响触头的分合速度，有效降低操作过程中的电弧烧蚀，延长产品整体使用寿命。
