卧式带灯旋转编码电位器开关结构设计

这款卧式旋转编码电位器开关，是面向消费电子、工控外设、小型家电领域设计的人机交互输入元件，主要承担设备功能切换、参数调节、档位选择的核心作用，常见于车载影音控制面板、桌面音频功放调节旋钮、工业手持终端操作按键、小型家电功能选择模块等场景，能够在紧凑的设备内部空间里，同时实现旋转档位编码与按压触发开关的双重功能，替代传统分离式的电位器加按键组合，大幅缩减PCB板占用面积，简化整机装配工序。

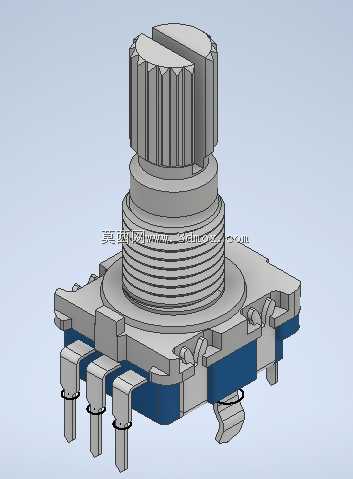

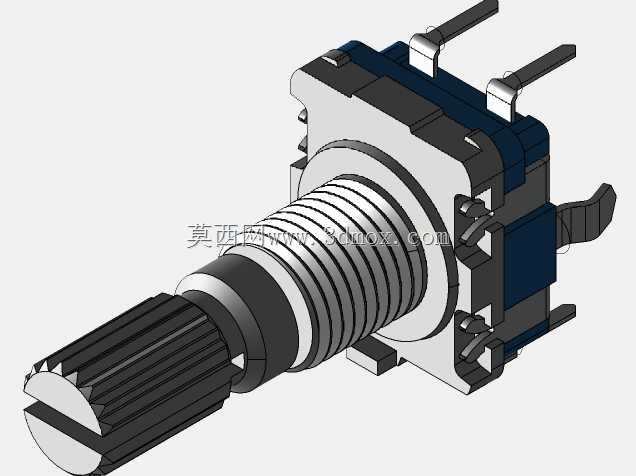

从功能特性来看，该元件采用旋转脉冲编码加底部按压触发的一体化结构，上部带防滑齿纹的旋钮轴采用一字开槽设计，既可以适配外置装饰旋钮完成装配，也可直接用螺丝刀进行调试调节；轴身带标准螺纹安装段，可通过配套螺母直接固定在设备面板上，安装后外露轴段长度适配常规面板厚度，无需额外加装衬套即可保证装配稳固性。中部的密封衬圈结构能够阻挡日常使用中的灰尘、少量泼溅液体进入元件内部，提升在复杂使用环境下的工作可靠性，避免触点氧化导致的接触不良问题。底部的塑封基座采用耐高温阻燃工程塑料制作，能够耐受波峰焊、回流焊的高温工况，适配自动化SMT贴片加插装混合的生产工艺，五只插装引脚分别对应编码脉冲输出、公共端、按压开关通路，引脚间距符合通用PCB设计规范，无需定制特殊焊盘即可完成布线。

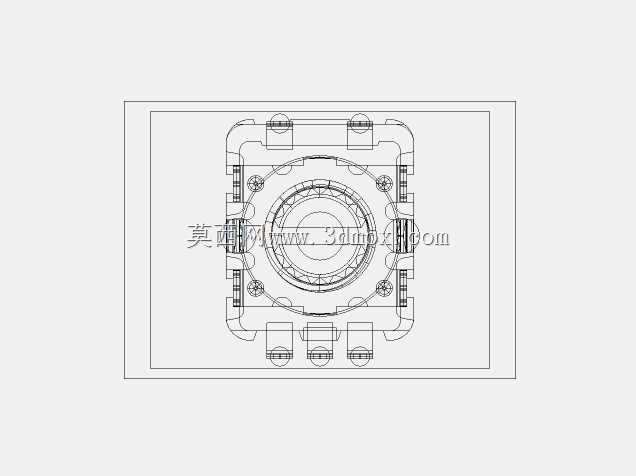

设计过程中重点考量了安装边界的适配性，整体基座采用方形定位结构，对角设置的定位凸点能够在PCB焊接时完成预固定，避免过炉时出现元件偏移；引脚采用弯脚卧式设计，焊接后元件整体贴附在PCB板面，最大高度控制在较低范围，适配超薄型设备的内部堆叠需求，不会与外壳或其他板上元件产生空间干涉。旋转阻尼手感经过调校，每一档位的转动反馈清晰，按压触发行程适中，既不会因为阻尼过轻导致误触，也不会因为阻尼过重影响操作手感，能够在长期反复操作后保持稳定的手感一致性，满足消费类产品万次级别的操作寿命要求。基座底部的蓝色密封层既能够保护内部编码触点不受外界潮气侵蚀，也可以在焊接时阻挡焊锡丝渗入元件内部，避免焊接过程中造成的内部短路问题。
