成型冲压工装结构设计方案

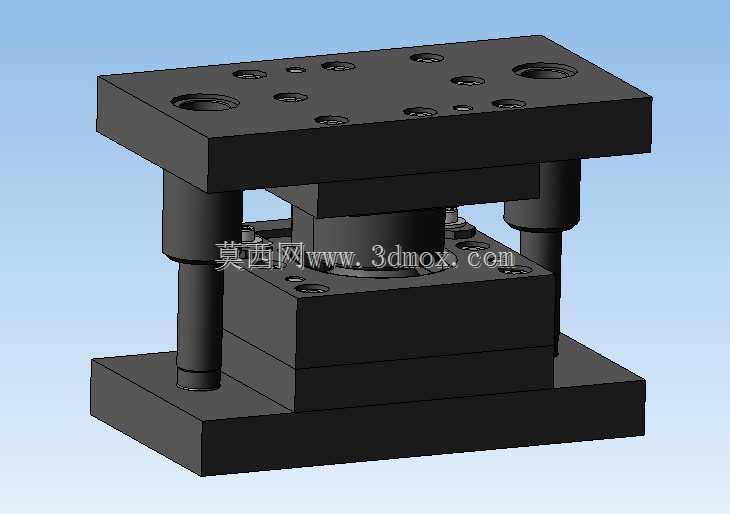

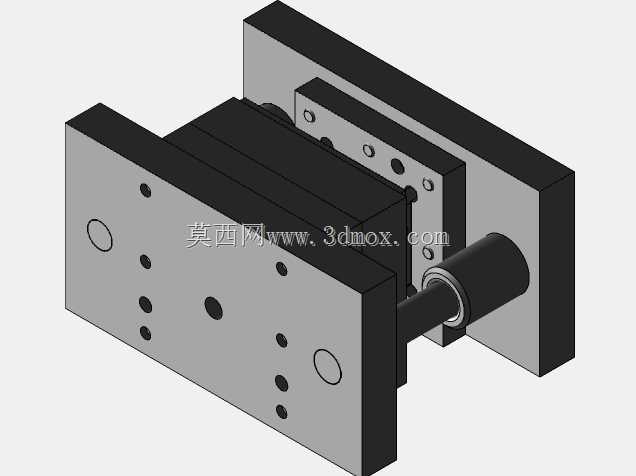

该成型冲压工装主要应用于五金零部件批量冲压成型加工场景，常见于五金制造、汽配零件加工、家电五金配件生产等车间的冲压工序环节，适配常规开式、闭式机械压力机的安装工位，可完成薄金属板材的特定轮廓压型、弯折成型作业，替代传统多工序分步冲压的低效作业模式，能有效降低单工序的定位误差，提升成型零件的尺寸一致性。从实际用途来看，这款工装针对带特定弯折轮廓的薄钢板零件设计，可一次性完成板材的定位、压合、成型、脱模全流程动作，作业时操作人员仅需将裁切好的板料放置到工装的定位卡槽内，触发压力机下行指令即可完成成型作业，成型后的零件无需额外校形即可直接进入下一工序，大幅减少后续人工修整的工作量。在功能特性上，该工装采用上下模分体式结构设计，上模部分设置有与零件成型面完全贴合的压型凸模，配套弹性卸料结构，在压型完成上模回程时可自动将卡滞在凸模上的工件推出，避免工件粘模影响连续作业；下模部分设置有精准的定位挡边与成型凹模，凹模边缘做了圆角过渡处理，可避免压型过程中板材出现应力集中开裂的问题，同时下模预留有废料滑落通道，压型过程中产生的少量边角废料可自动滑落至工位下方的废料收集槽，无需人工频繁清理模面。设计思路上，这款工装优先考虑了批量生产的耐用性与易维护性，所有与板材直接接触的成型部位均采用高耐磨合金材质设计，可承受长期高频次的冲压摩擦损耗，易磨损的镶块部分采用可拆卸式结构，后期出现磨损时仅需更换对应镶块即可，无需整体更换模体，大幅降低后期维护成本；同时工装的导向结构采用高精度导柱导套配合，可保证上下模合模时的对位精度，避免长期冲压出现合模偏移导致的零件成型尺寸超差问题。在外形尺寸与安装边界上，该工装整体采用矩形模座设计，模座长宽尺寸适配常规25吨到63吨压力机的工作台安装孔位，安装时无需额外改装压力机工作台面，模座总闭合高度符合常规压力机的行程调节范围，上下模座均设置有标准的模柄与压板安装槽，可通过压板直接固定在压力机的工作台与滑块上，安装调试过程简单，普通冲压车间操作人员即可完成装夹校准，无需专业模具调试人员长时间配模。
