带腰型孔立式L型支撑连接座

该立式L型支撑连接座属于通用机械装配领域常用的支撑定位类五金零件，主要应用在轻工自动化生产线、小型输送设备、工装夹具台架、检测设备机架等场景中，承担部件间的垂直连接、位置支撑、间距调节与载荷传递作用，可将上方挂载的功能组件与底部安装基面形成稳定的垂直固定结构，同时预留的调节空间能够适配装配过程中的位置公差补偿需求，降低现场装配的对位难度。

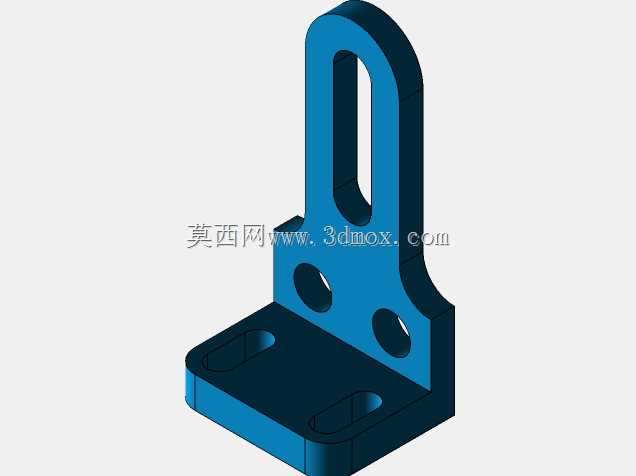

从功能特性来看，零件整体采用一体化L型结构设计，底部为方形安装底板，底板上开设两个平行的腰型安装孔，安装时可沿腰型孔的长度方向微调固定位置，抵消基座加工的孔位误差，无需额外扩孔即可完成装配对位；立板上部开设大尺寸长圆形减重与调节孔，既可以降低零件整体自重，减少材料消耗，也能作为上方挂载部件的高度调节通道，适配不同安装高度的组件固定需求；立板下部开设两个圆形通孔，用于穿装紧固件实现与上方挂载部件的销接或螺栓固定，孔位周边做了加厚处理，提升孔位处的结构强度，避免长期受载出现孔位变形开裂的问题。

设计过程中充分考虑了结构受力与加工便利性，所有外轮廓转角处均采用圆弧过渡，既可以消除加工后的锐边毛刺，避免装配时划伤操作人员，也能减少应力集中点，提升零件的抗疲劳载荷能力；立板与底板衔接处设置了R20的过渡圆角，增大衔接位置的截面厚度，提升整体抗弯折强度，避免长期承受侧向载荷时出现衔接处断裂的问题。

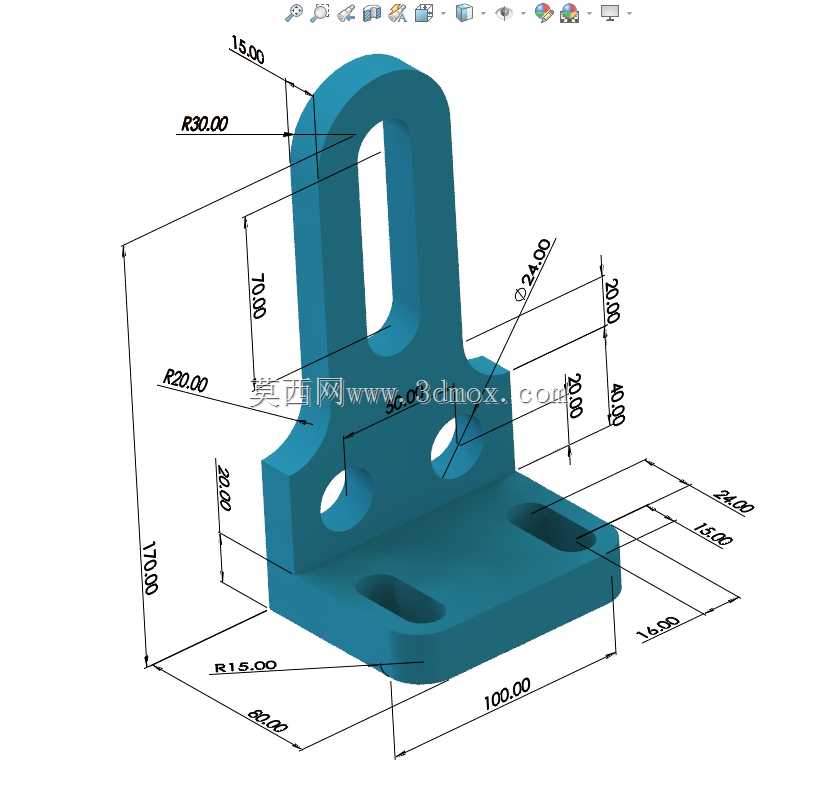

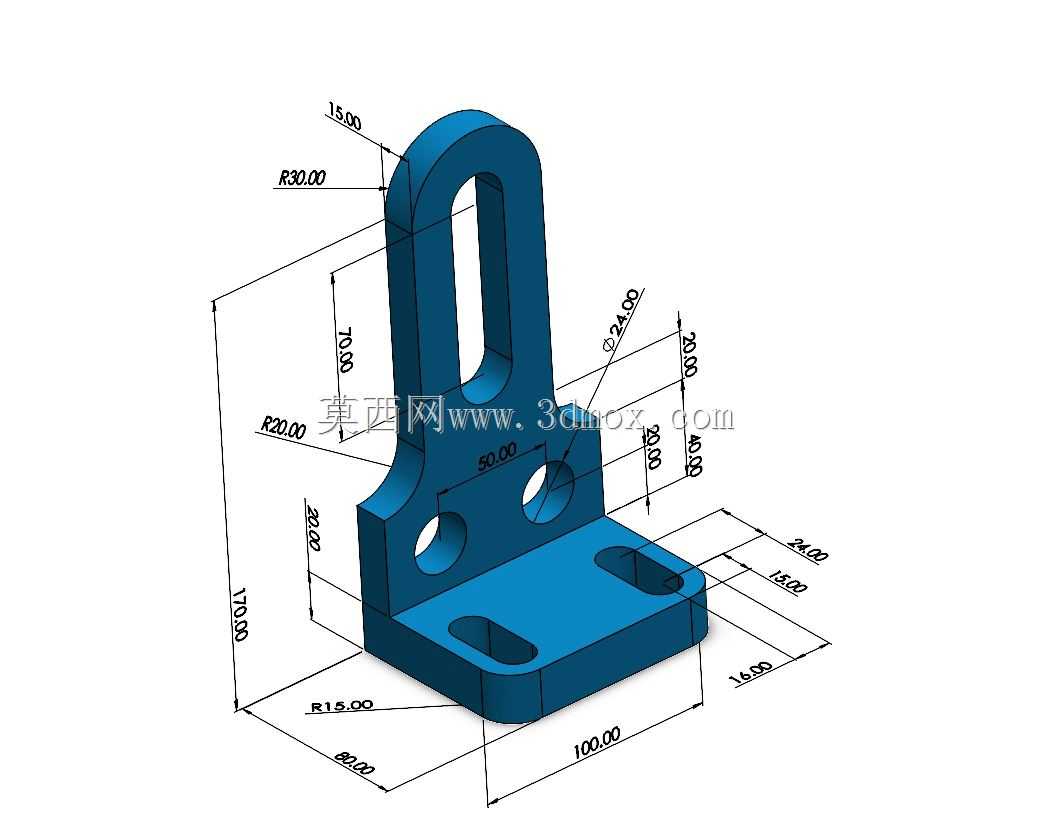

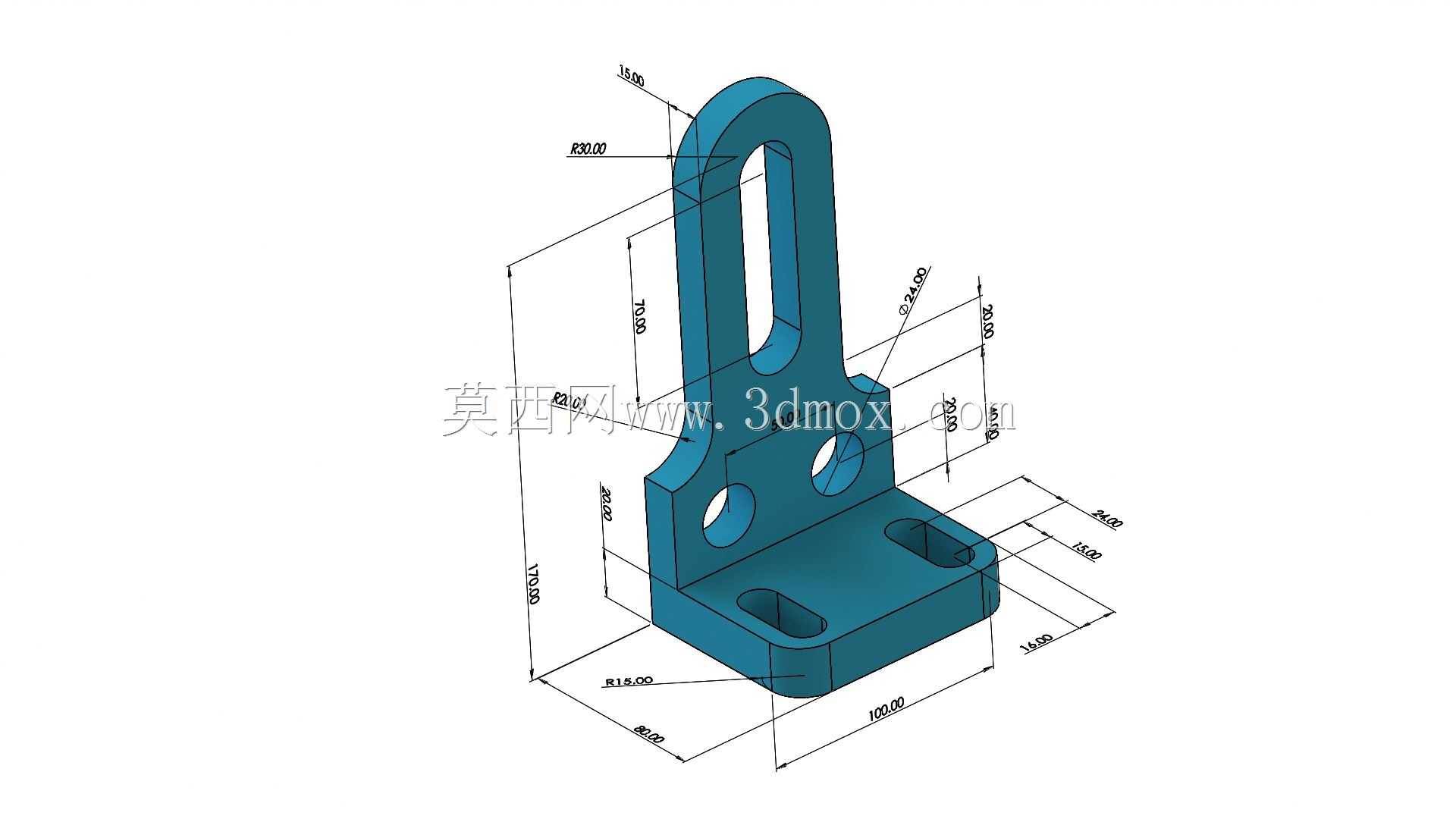

从安装边界尺寸来看，零件底板总长度为100mm，总宽度为60mm，底板厚度为15mm，两个腰型孔的长度为24mm、宽度为14mm，孔中心距为50mm，安装时基面预留的安装空间长度不小于110mm、宽度不小于70mm即可满足安装需求；零件总高度为170mm，立板上部的长圆孔顶部圆弧半径为R30，立板厚度为15mm，上部挂载部件的安装面距离底板基面的可调节范围在70mm至150mm区间内，立板上两个圆形安装孔直径为24mm，孔中心距为50mm，适配M20至M22规格的紧固件穿装固定，整体结构紧凑，占用安装空间小，承载能力稳定，可适配多数小型设备的垂直支撑连接需求。
