收缩扩张型喷管流体仿真分析结构

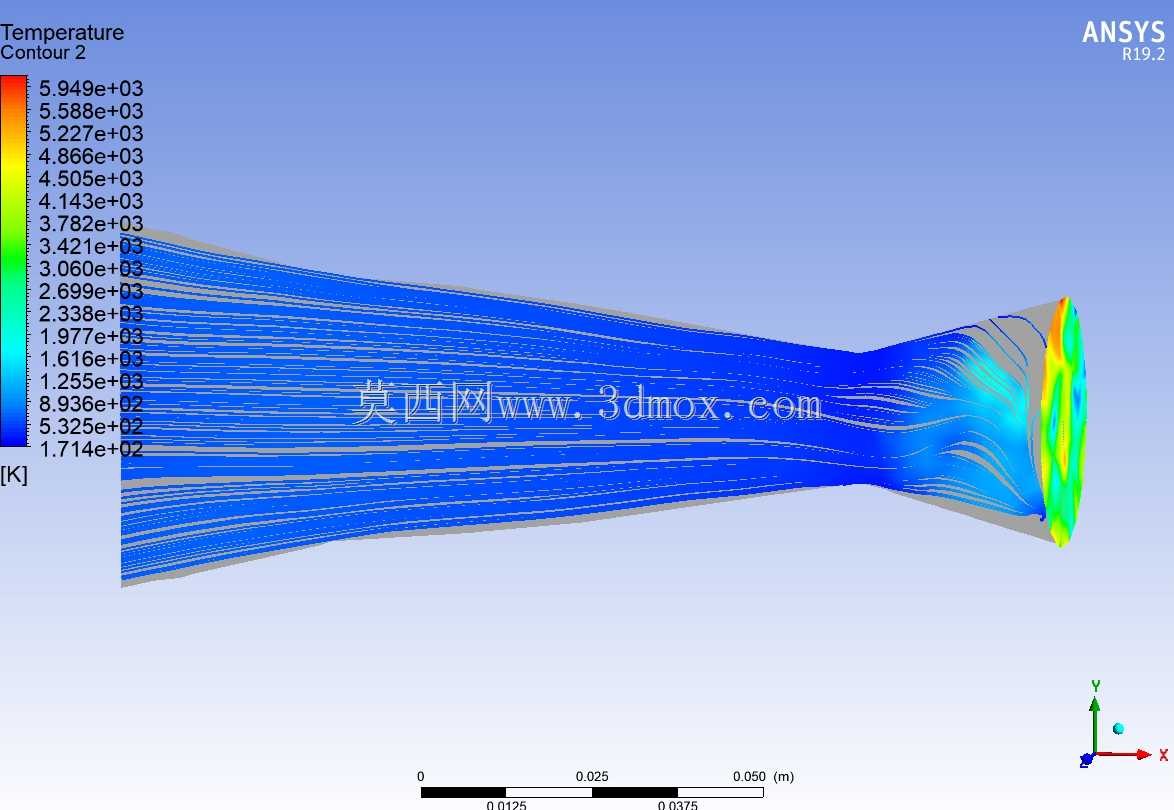

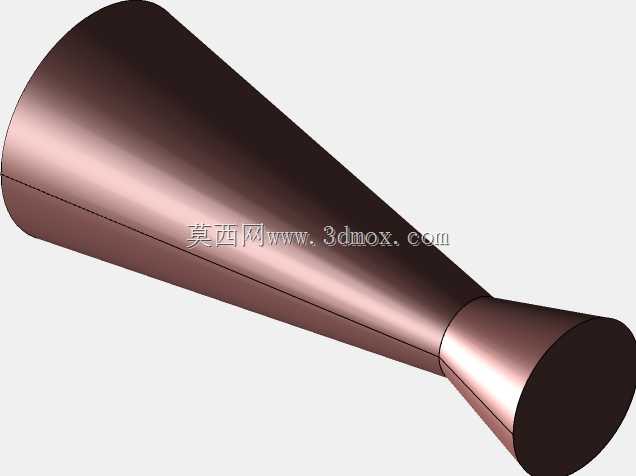

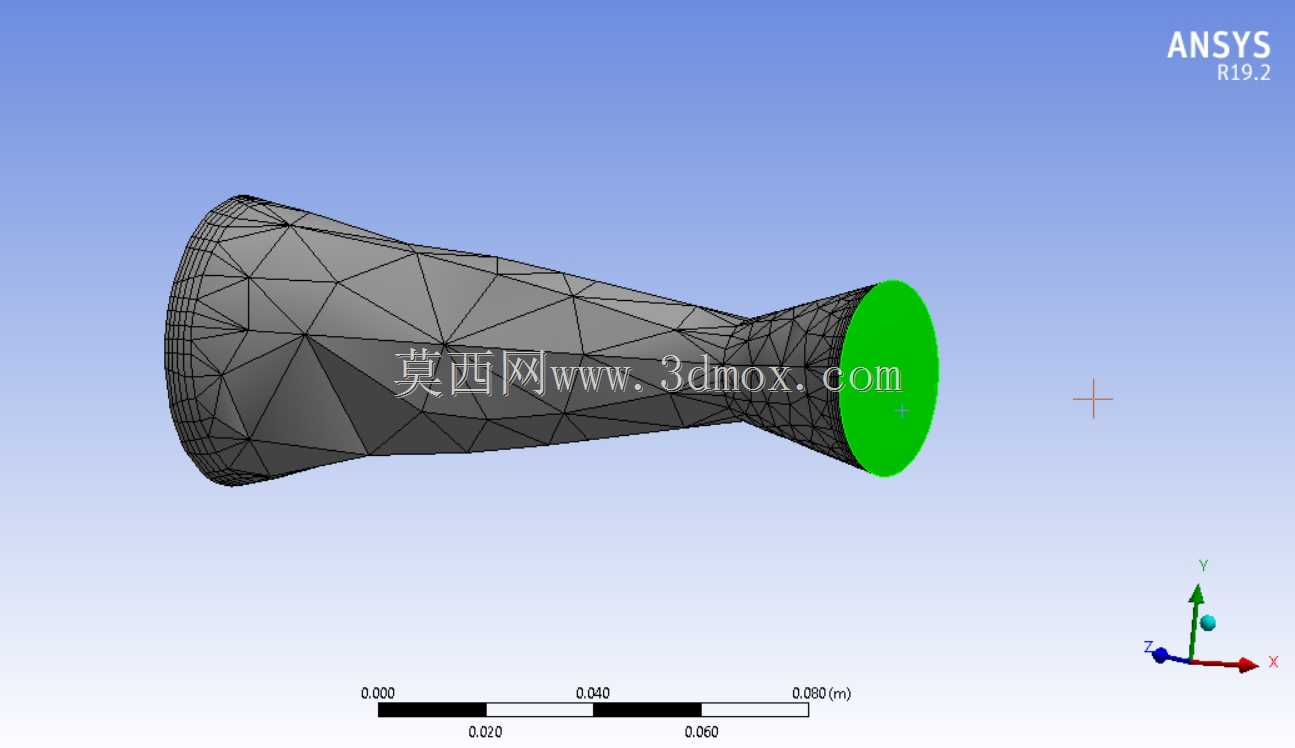

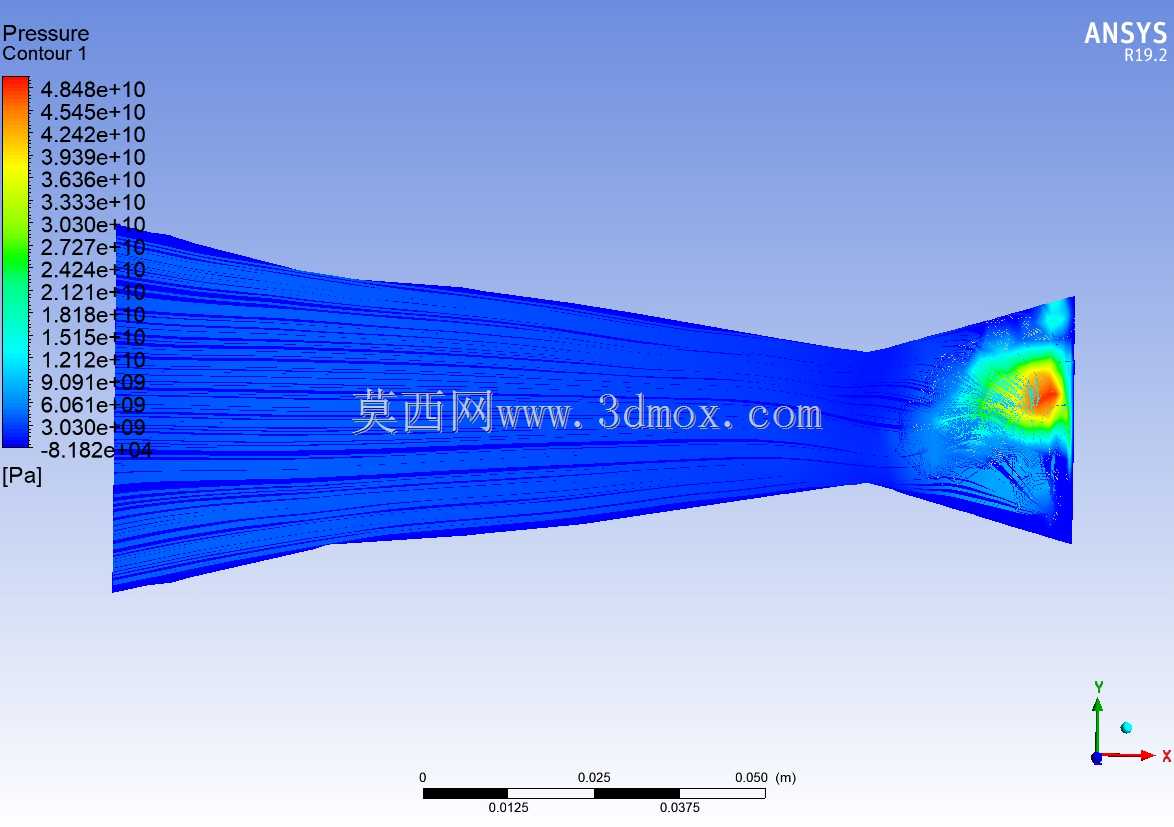

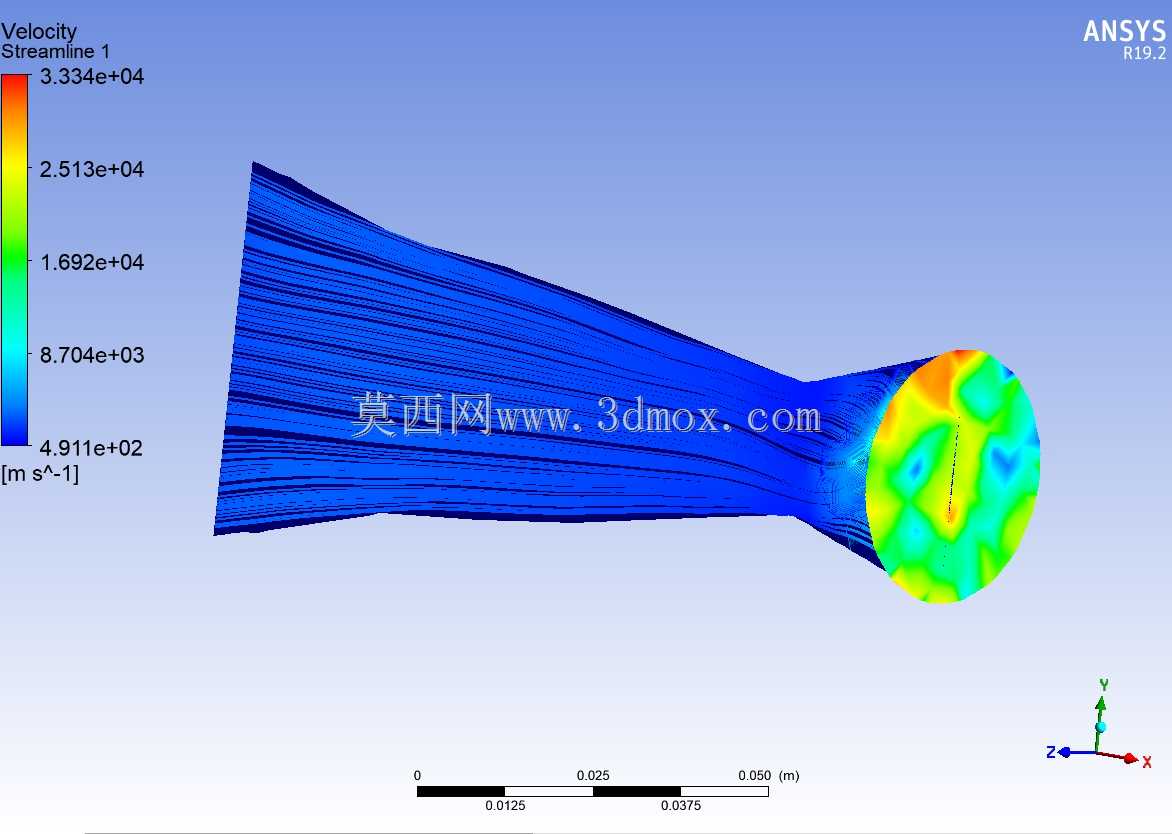

本次呈现的是收缩扩张型喷管的流体域仿真结构，这类喷管是气动系统、流体输送、动力推进场景中的核心功能部件，广泛应用在工业气动喷射、风洞试验段、小型动力装置排气、气力输送末端等场景中，核心作用是通过流道截面的有序变化，调控流体的流速与压力分布，实现流体动能的高效转化，满足不同工况下的喷射、引流、能量输出需求。从实际用途来看，这类喷管既可以在低压气力输送系统中作为加速喷嘴，将输送介质以指定流速喷入目标管路，也可以在小型试验台架中作为流体加速元件，获得指定马赫数的均匀流场，还可配套在工业吹扫、喷涂设备末端，通过流速调控优化吹扫或喷涂的覆盖范围与作用力度。从功能特性来看，该结构采用先收缩后扩张的流道设计，收缩段采用平滑过渡的锥面构型，能够引导上游来流平稳加速，避免流道突变带来的局部涡流与能量损失，喉部位置为整个流道截面最小处，是流体流速达到临界状态的核心区段，扩张段采用缓扩构型，能够让流体在通过喉部后进一步膨胀加速，同时抑制流道内的流动分离，保证出口截面的流速分布均匀性，减少出口处的湍流脉动。从设计思路来看，整个流道的曲面过渡全部采用连续曲率设计，没有尖锐的折角结构，收缩段的收敛角度经过优化，既保证足够的加速梯度，又避免近壁面流速梯度过大带来的额外摩擦损失，扩张段的扩张角控制在流动分离临界角度以内，保证流体能够贴着壁面完成膨胀过程，不会出现大面积的回流区影响喷管工作效率。流体域的进出口边界做了平直延伸处理，能够让上游来流在进入收缩段前充分发展，避免入口边界条件对流场仿真结果的干扰，出口段的延伸长度也满足流场充分发展的要求，能够准确捕捉出口截面的流速分布特征。从外形尺寸与安装边界来看，该喷管整体轴向长度较短，径向最大尺寸位于入口法兰位置，最小径向尺寸位于喉部区段，整体结构紧凑，安装时可通过入口端的法兰结构与上游管路对接，出口端无需额外连接结构即可直接对准工作区域，整体安装占用空间小，可适配多数紧凑型气动设备的内部安装空间，不需要对原有设备的管路布局做大幅改动即可完成配套安装。仿真结果中呈现的流线分布与出口流速云图，能够直观反映流道内的流速变化规律，蓝色低速区集中在收缩段入口位置，随着流道截面收缩流速逐步提升，在喉部位置达到临界流速后，扩张段内流速进一步升高，出口截面的彩色云图清晰呈现了出口处的流速分布状态，中心区域流速较高，近壁面区域受边界层影响流速稍低，整体分布均匀性较好，能够满足常规工况下的喷射使用需求。
