多连杆式可调车窗支撑铰链结构设计

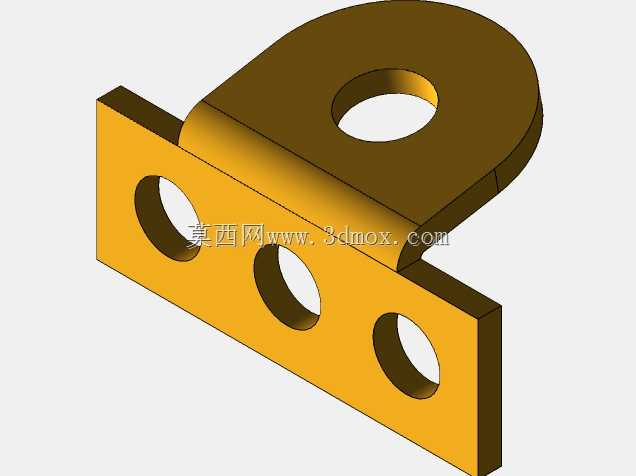

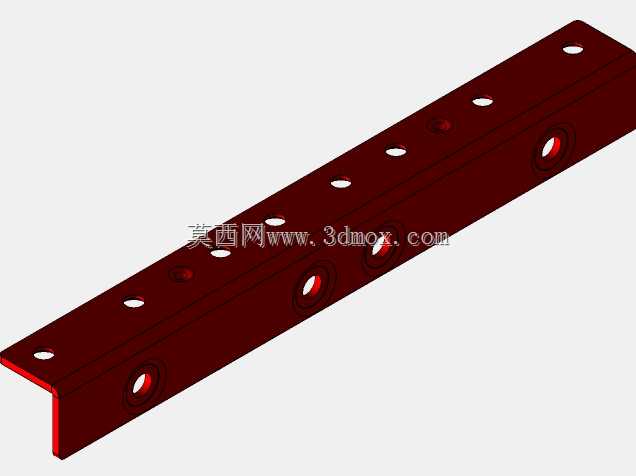

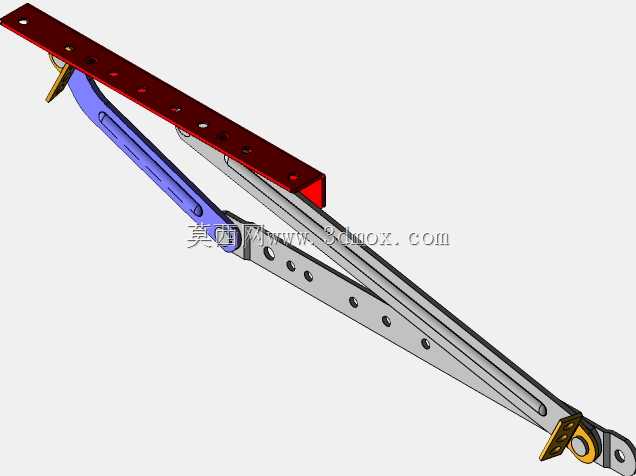

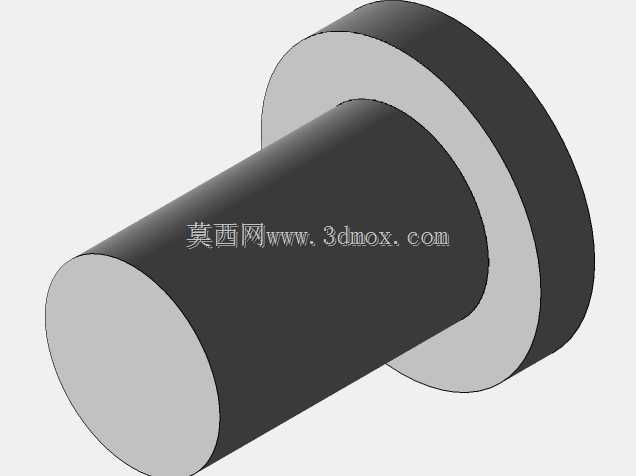

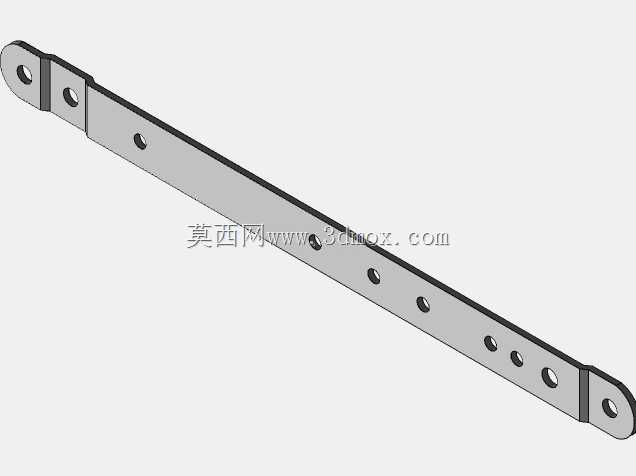

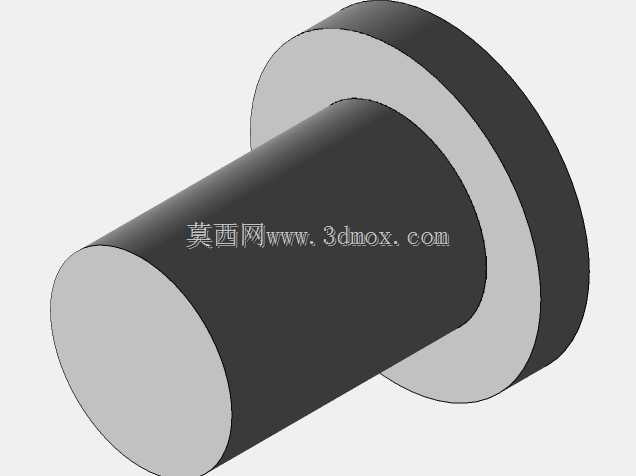

这款多连杆式可调支撑铰链，主要应用于民用建筑外开窗、商用展柜上翻门、特种车辆侧开窗等场景，核心作用是在窗体开启后提供稳定的角度支撑，避免窗体受外力晃动、自行闭合或是开启角度过大撞击窗框，同时可根据使用需求将窗体锁定在多个预设开启角度，兼顾通风需求与使用安全。从实际使用场景来看，这类支撑铰链需要长期承受窗体自重带来的静载荷，同时还要应对日常开关过程中的反复冲击，以及户外环境下温湿度变化、风尘侵蚀带来的老化影响，因此在结构设计上做了多维度的适配优化。整体采用多组平行连杆搭配铰接副的组合结构，长条形安装底座预留了等距排布的安装孔位，可适配不同型材宽度的窗框安装需求，安装时无需对窗体做大规模裁切改造，仅需通过标准紧固件即可完成固定，安装边界适配市面上主流的40-60mm厚度的铝合金、塑钢窗框型材，连杆伸展后最大支撑长度可满足窗体0-75度的开启角度调节，完全覆盖日常通风、清洁维护等场景的角度需求。设计过程中，针对铰接转动部位做了间隙优化，既保证连杆转动时顺滑无卡滞，又避免间隙过大导致窗体开启后出现旷量晃动；不同连杆采用差异化的厚度与结构设计，主受力连杆采用加厚金属板材冲压成型，表面做耐磨防锈处理，辅助定位连杆增设了防滑定位卡槽，配合支撑臂上的阻尼结构，可在任意设定角度实现稳定锁止，不会出现支撑滑脱的问题。其中紫色的阻尼支撑臂内置弹性阻尼结构，开关窗过程中可提供平缓的阻力反馈，避免窗体快速开合产生撞击噪音，同时在窗体受到突发外力比如阵风冲击时，可提供一定的缓冲余量，降低铰接部位的瞬时载荷冲击，延长整体结构的使用寿命。各铰接点采用同轴铆接工艺，连接销轴做了表面硬化处理，长期反复转动也不会出现松脱、磨损过量的问题，整体结构没有冗余的外露零部件，安装后贴合窗框型材表面，不会突出影响窗体的闭合密封性，闭合状态下连杆可完全收折隐藏在窗框缝隙内，兼顾了结构实用性与外观整洁性。
