多连杆折叠式可调支撑撑杆结构

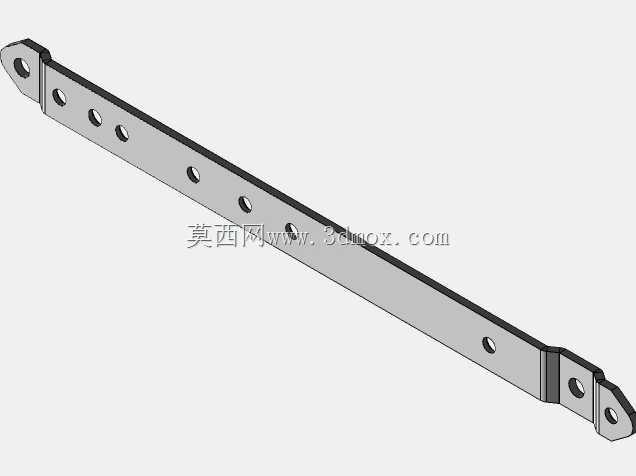

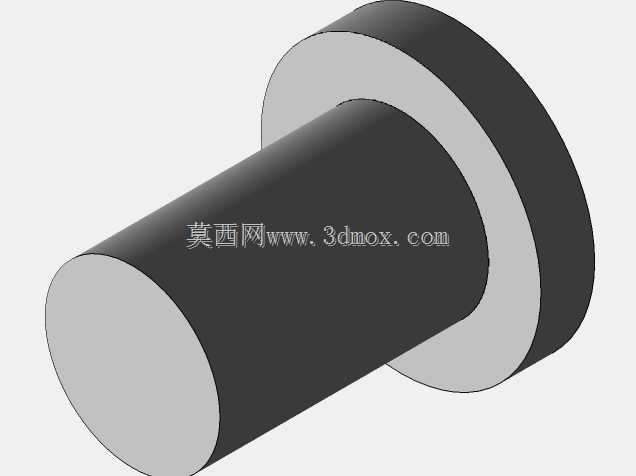

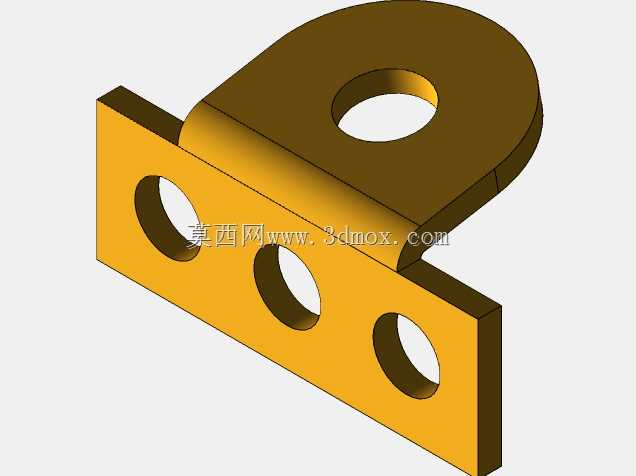

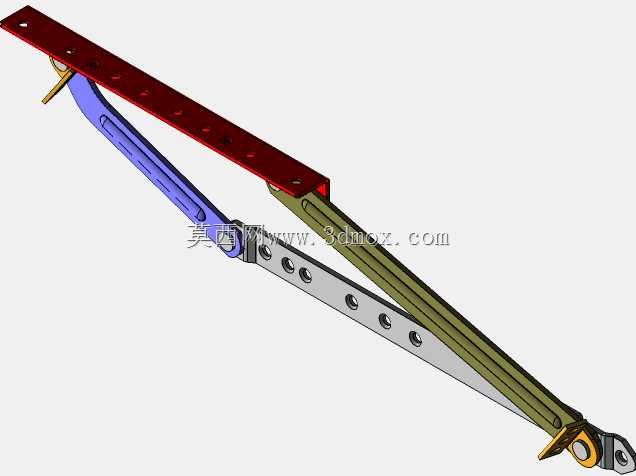

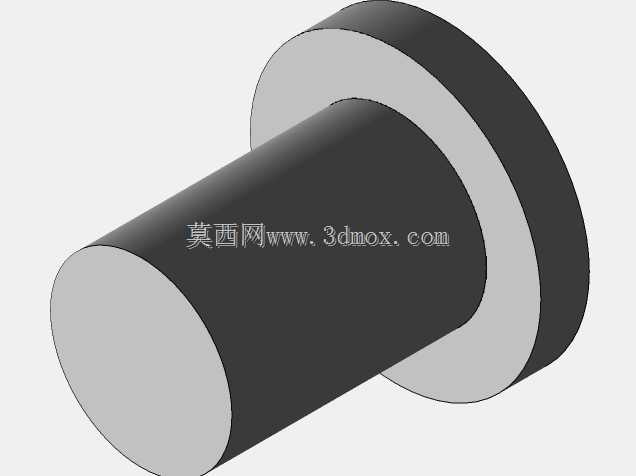

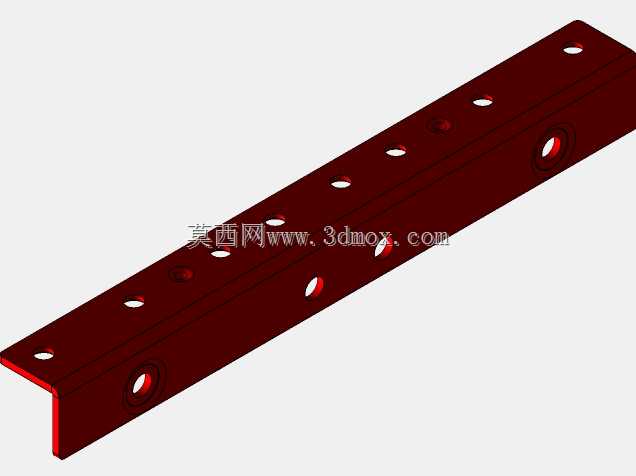

该款多连杆折叠支撑构件，主要面向需要往复开合、角度可调的重载支撑场景，常见应用覆盖重型设备舱门支撑、特种车辆侧开舱盖定位、工业检修平台翻板支撑、大型柜体活动门板承重等领域，替代传统单一气撑或固定支撑杆的使用局限，可在无额外锁止配件的前提下实现多档位角度悬停，适配不同开合角度下的承重支撑需求。从实际用途来看，该构件核心作用是在活动部件开启后提供稳定的承重支撑，避免活动部件意外回落造成操作安全隐患，同时可根据现场使用需求调整支撑角度，适配不同操作空间下的开合幅度要求，相比单杆支撑结构，其多连杆的布局可分散承重应力，在同等材料厚度下具备更高的承重阈值，抗侧向偏移能力更强，长期往复使用不易出现杆体弯曲变形的问题。在功能特性层面，该结构采用多组铰接连杆组合设计，不同长度的连杆通过销轴铰接形成联动的折叠机构，长条形安装板上预留多组等距安装孔位，可根据安装基面的固定需求选择对应孔位完成装配，适配不同孔距的安装基面，降低现场安装的改造成本；各连杆之间的铰接点位经过间隙优化，既保证连杆转动过程顺滑无卡滞，又避免铰接间隙过大造成支撑晃动，末端铰接位可对接活动部件的安装点，随活动部件的开合动作完成连杆的展开与折叠，折叠状态下整体结构厚度较薄，可完全收纳于活动部件与基面的缝隙内，不会额外占用设备的外部安装空间。从设计思路来看，该结构采用差异化的杆长配比设计，红色主安装杆作为固定端基座承担主要的承重载荷，其余不同配色的连杆分别承担传力、锁止、导向的作用，通过连杆之间的几何角度限位实现不同开合角度下的机械自锁，无需额外加装锁扣即可完成位置固定，杆体上预留的减重孔在不降低结构强度的前提下减少整体自重，同时方便装配过程中的销轴对位，降低装配难度。在安装边界层面，固定端安装板为长条形平直结构，安装孔位沿板件长度方向等距排布，安装时需保证固定基面的平面度公差在合理范围内，避免安装后杆体出现装配应力；活动端铰接位的转动轴线需与固定端铰接轴线保持平行，避免连杆转动过程中出现别卡问题；展开状态下的最大支撑角度可通过连杆的长度配比适配，折叠状态下整体结构的投影长度较短，可适配安装间隙较小的使用场景，整体结构的承重载荷可根据杆体材料厚度、销轴直径进行对应调整，适配从轻质舱门到重型翻板的不同承重需求。
