旋转转攻丝往复式冲击作业机构

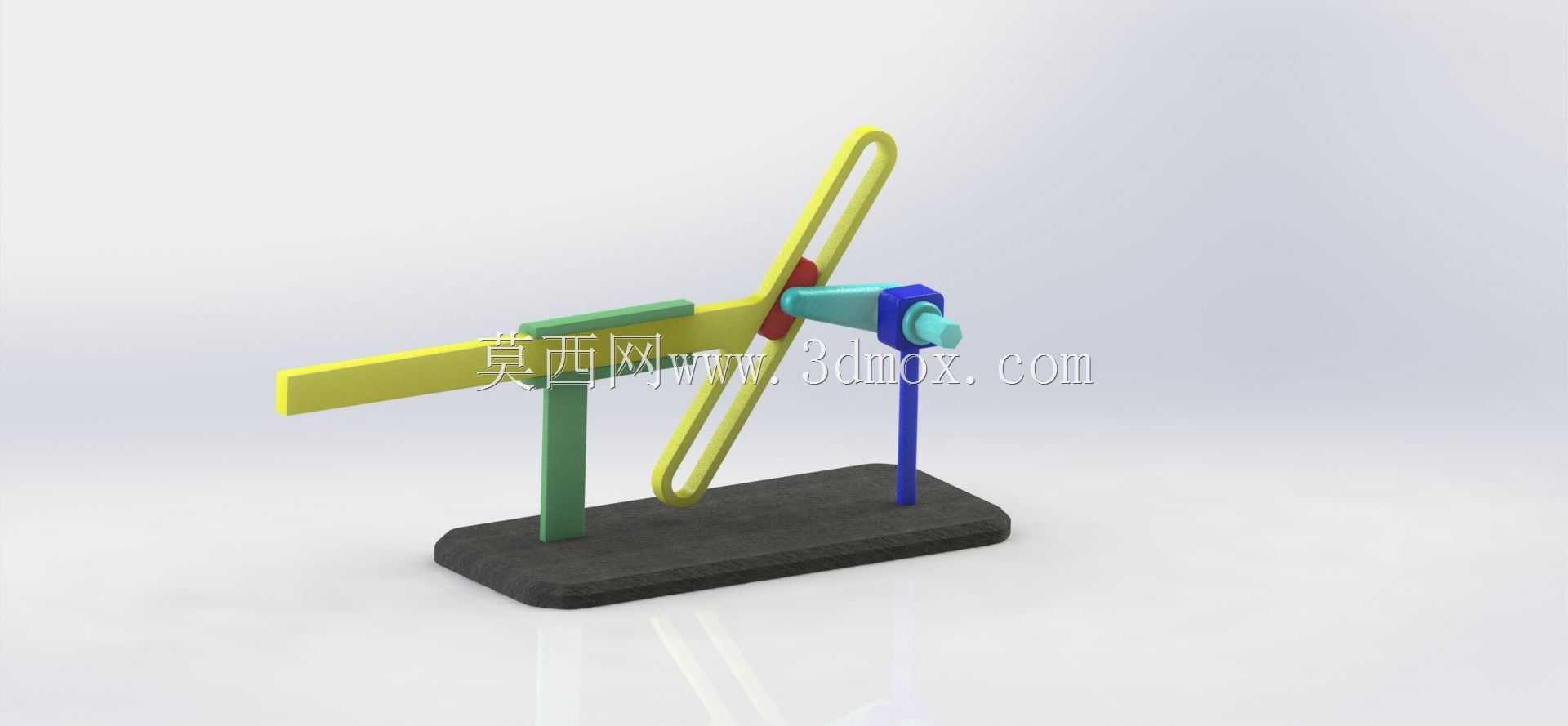

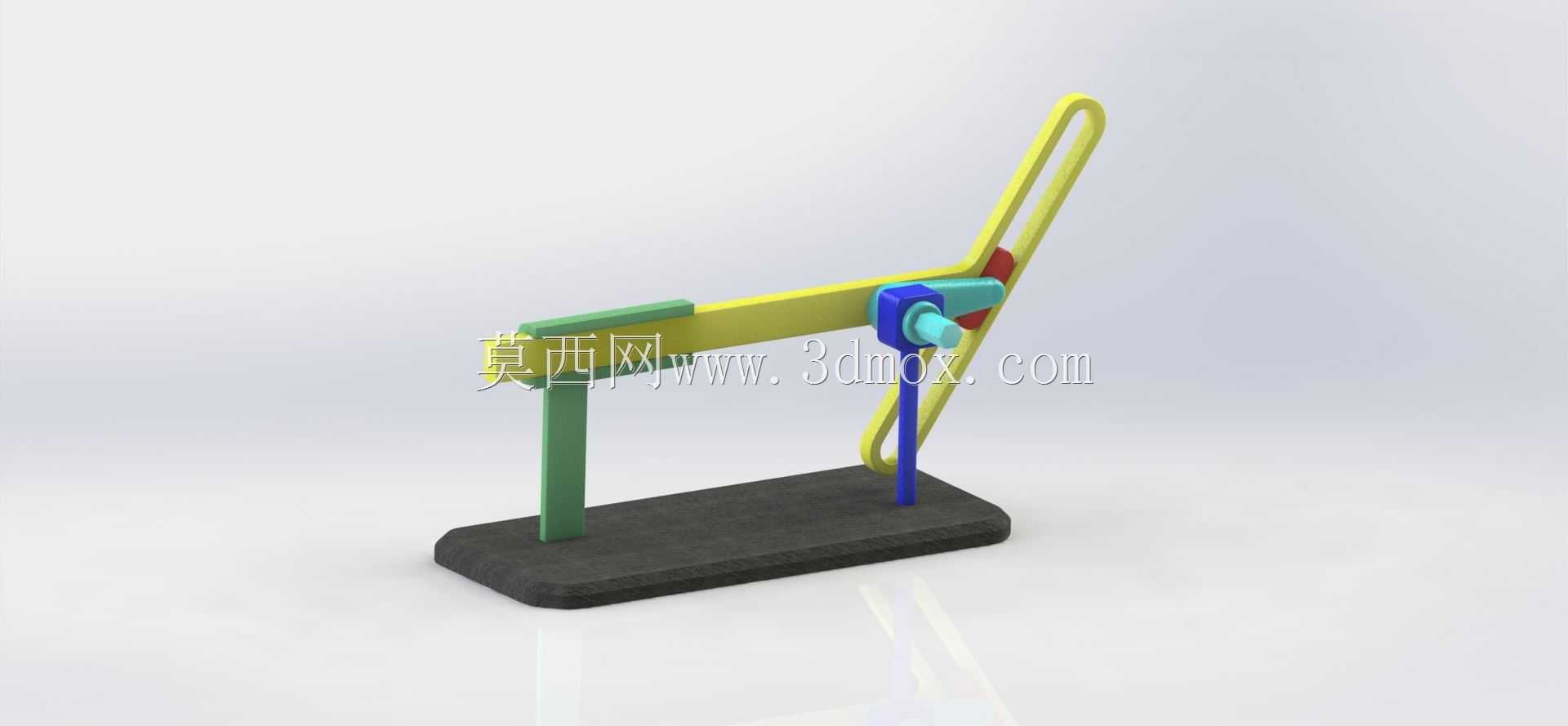

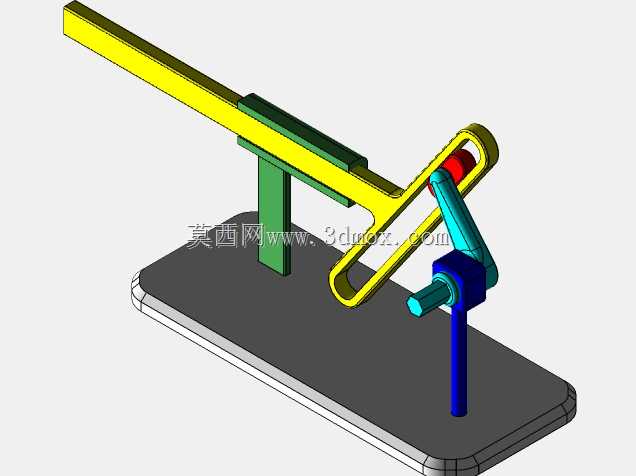

该机构是一款可将连续旋转输入转换为轴向冲击攻丝往复动作的机械作业装置，主要面向小型零件内螺纹加工、脆性材料浅孔冲击加工的教学演示与小批量试制场景，可适配台式钻床、小型手动加工台的加装改造，也可作为机械原理课程中运动转换模块的具象演示载体，帮助学习者理解旋转运动到直线往复冲击动作的转换逻辑。在实际应用中，该机构可替代纯手动攻丝的重复施力动作，降低薄壁件、塑料件等低强度材料攻丝时的断锥风险，也可完成薄金属片、亚克力板材的浅孔冲点作业，适配小工坊、教学实验室等非大规模量产的加工场景。从功能特性来看，该机构通过曲柄连杆与导向滑槽的配合实现运动转换，输入端接收连续旋转扭矩后，经黄色长摆臂的行程放大，将动力传递至前端带轴向缓冲的作业头，作业头可根据需求更换丝锥、冲头两类工作端，切换攻丝或冲击功能时无需拆解主体结构，仅需更换前端装夹的工作头即可完成功能切换；绿色立式导向柱为摆臂提供稳定的竖直方向限位，黑色配重底座可直接放置在工作台面，无需额外螺栓固定即可抵消作业时的反向冲击力，避免机构工作时出现移位。设计思路上，该机构优先简化传动链路，全程采用刚性机械传动结构，未引入气动、液压等额外动力源，仅依靠输入端的旋转动力即可完成全部动作，降低了小型作业场景的动力接入门槛；各铰接位置均预留了润滑间隙，长期往复运动时可通过定期加注润滑脂降低磨损，作业头的轴向行程通过摆臂上的腰型槽进行调节，可根据不同加工深度需求调整冲击行程与攻丝进给量，适配M2到M6规格的小尺寸丝锥作业需求。外形尺寸与安装边界方面，该机构整体采用台式布局，底座长宽尺寸适配常规小型工作台的摆放空间，整体高度不超过常规台式钻床的作业面高度，输入端可直接连接手摇柄或者小型低速电机，外接动力时无需额外改造安装面，直接将动力输出轴与机构输入端的轴孔对接即可完成装配；作业头的前端伸出长度预留了足够的工件装夹空间，可适配厚度不超过五十毫米的工件加工作业，底座的防滑底面可在木质、金属工作台面保持稳定，作业时的振动幅度控制在小范围区间，不会对周边放置的小型量具、工件造成位移影响。
