多规格M3盘头螺钉及带阶螺母配套件

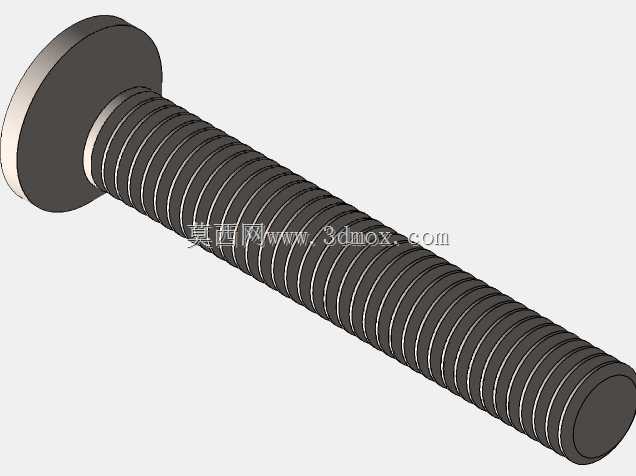

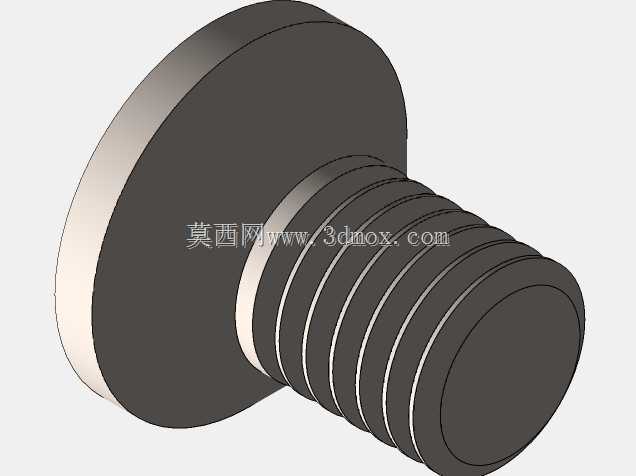

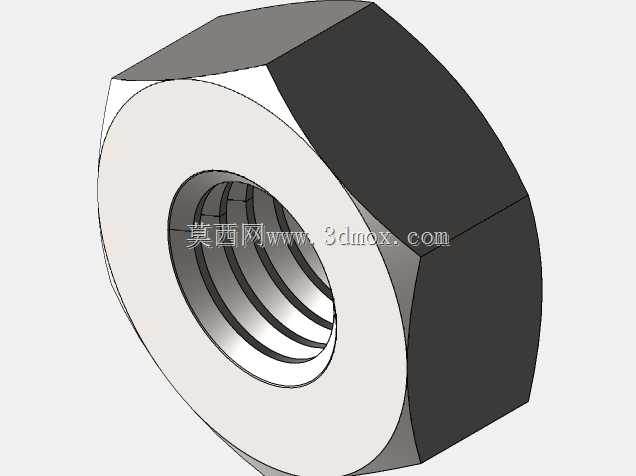

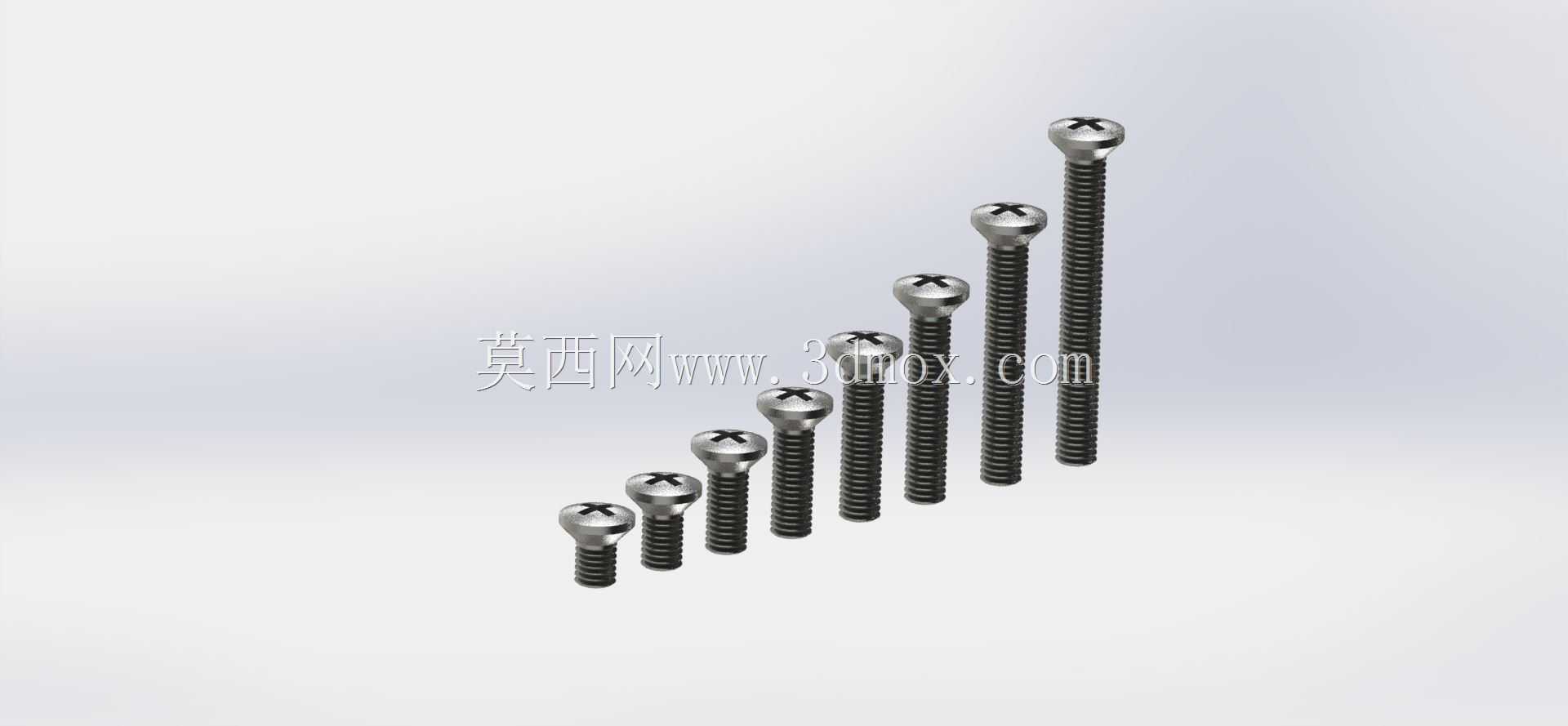

这套M3规格的紧固件组，覆盖了从短款到长款的多长度盘头螺钉，搭配带阶梯锉结构的专用螺母，主要面向小型电子设备装配、精密仪器内部结构固定、3D打印非标件连接、小型自动化模组拼装等场景使用。在消费电子类产品的内部结构中，M3螺钉是最常用的紧固规格之一，不同长度的螺钉可以适配不同叠层厚度的壳体、PCB板、内部支架的连接需求，无需额外裁切螺杆，能减少装配现场的二次加工工序。带阶梯锉结构的螺母，区别于普通六角螺母，其阶梯定位面可以在薄板、注塑件的预埋安装位里实现径向限位，避免拧紧螺钉时螺母跟转，同时锉状咬合面可以增大与安装基材的摩擦力，在受振动的工况下降低松脱概率。设计这套模型时，首先遵循了普通公制M3螺纹的基本参数，牙型角60度，螺距0.5mm，盘头的头部尺寸参照通用十字盘头螺钉的标准，保证批头适配性，同时针对不同安装深度的需求，设置了从6mm到50mm左右的多档螺杆长度，覆盖绝大多数小型设备的紧固需求。安装边界方面，盘头头部直径约5.5mm，头部沉孔深度约1.8mm，安装时需要在基材上预留直径3.2mm的过孔，若使用配套阶梯螺母，需要在安装位预制直径6mm、深度2mm的阶梯沉孔来容纳螺母定位段，保证装配后表面平齐。在小型非标自动化设备的传感器安装、线槽固定、亚克力护罩拼接场景中，这套紧固件可以直接选型使用，不同长度的螺钉可以灵活对应单层板固定、叠层结构连接、带隔振垫的安装等不同工况，阶梯螺母的防跟转设计，尤其适合单侧操作的安装空间，比如封闭腔体内的紧固作业，不需要在背面预留扳手空间，仅从螺钉侧操作即可完成拧紧，大幅提升狭小空间内的装配效率。建模过程中还原了螺纹的完整牙型，同时保留了盘头十字槽的细节，配套螺母的阶梯段咬合齿也做了等比例还原，可直接用于装配干涉检查、装配工艺模拟，也能导出工程图用于生产加工参考。
