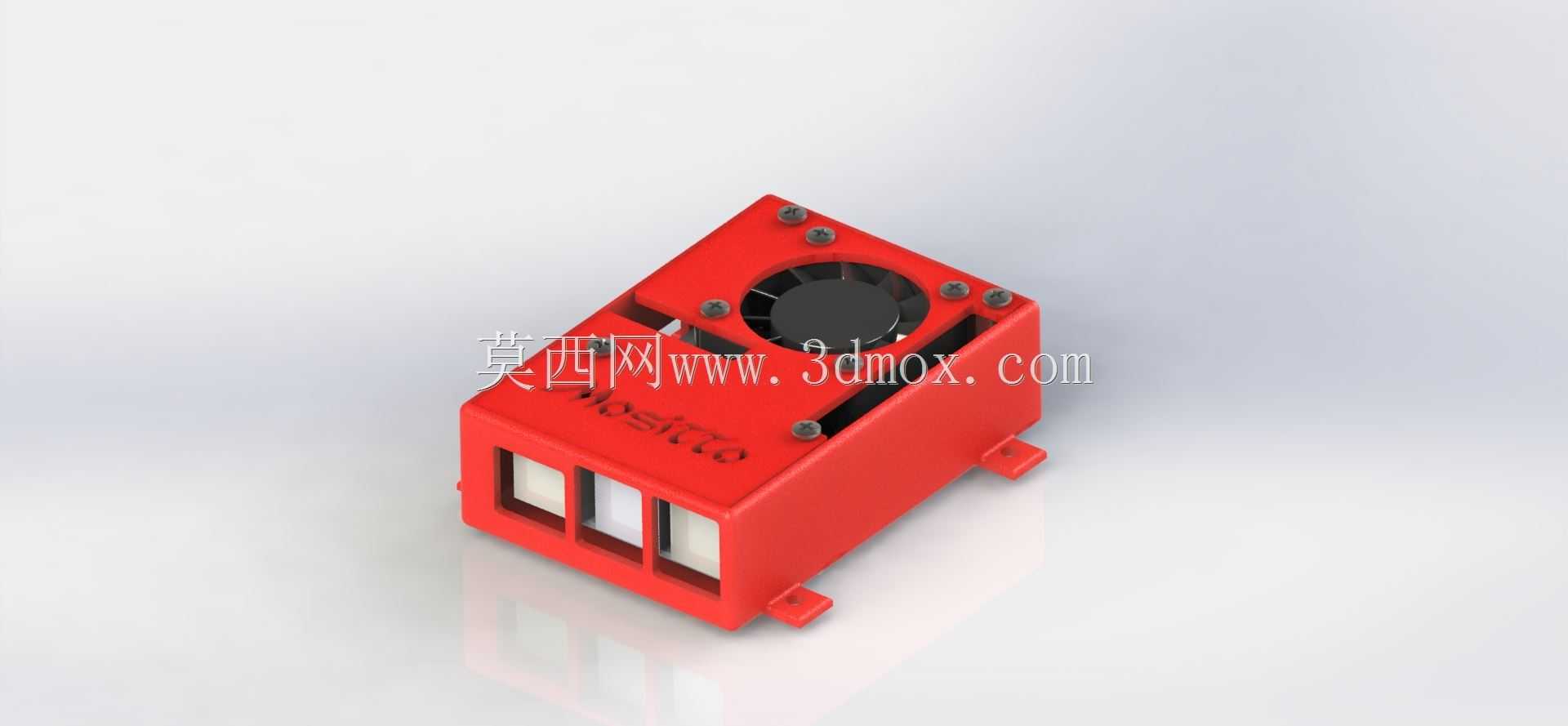

带散热风扇的树莓派3B防护外壳

　　这款壳体是针对嵌入式开发场景下树莓派3B开发板的防护与散热需求设计的专用安装载体，日常应用在桌面嵌入式开发测试、小型智能终端集成、教学实验装置搭建、工业边缘数据采集节点部署这类场景中，能直接解决裸板使用时积灰、引脚误碰短路、散热不足导致降频、安装固定无点位的实际问题。

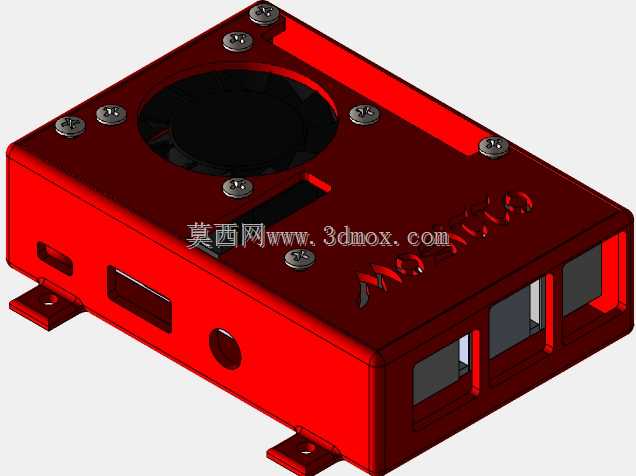

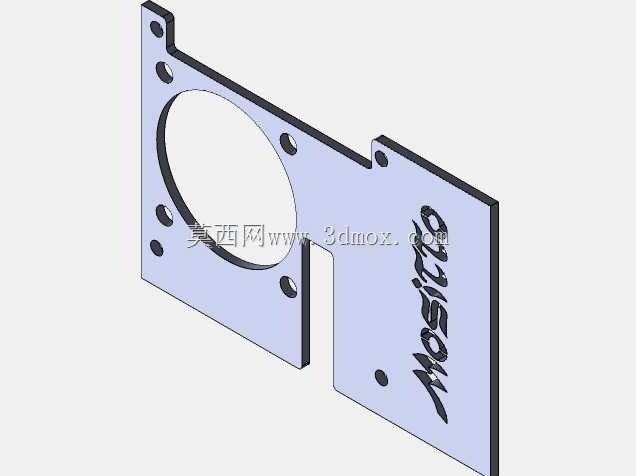

　　从功能设计上看，壳体采用上下扣合的分体式结构，上盖预留了标准40mm轴流风扇的安装位，四角对应风扇固定孔位做了内嵌式螺丝柱，安装风扇后可直接对开发板主控芯片、内存颗粒等核心发热区域形成定向风道，避免开发板长时间高负载运行时出现温度过高触发的主频降低问题；壳体侧壁对应树莓派3B的USB接口、以太网口、HDMI接口、Micro USB供电口、3.5mm音频接口、CSI摄像头排线接口都做了精准的开口避让，不需要拆卸壳体就能完成所有外设的插拔操作，同时开口边缘做了0.3mm的倒角处理，不会刮伤外设接头的外层塑胶。壳体底部预留了四个带安装孔的固定支脚，支脚高度为5mm，既可以保证壳体底部和安装面之间留有空气流通的间隙辅助散热，也能通过M3螺丝直接将整个壳体固定在设备机架、实验台面板、智能终端内部的安装位上，安装边界适配大多数小型嵌入式设备的内部安装空间，不会和周边的接线端子、电源模块产生空间干涉。

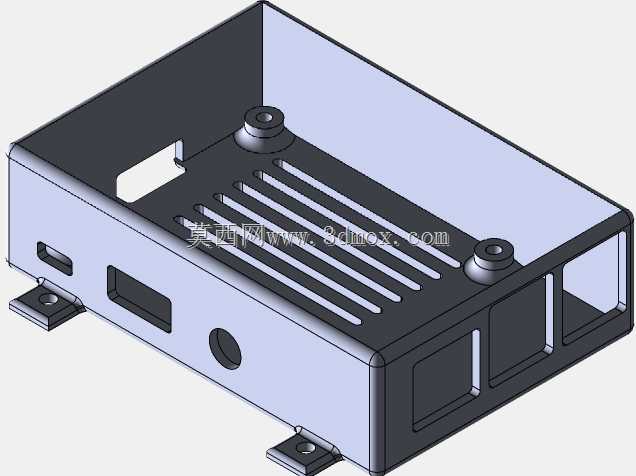

　　设计过程中优先考虑了3D打印加工的工艺适配性，壳体壁厚统一设置为2mm，既保证了足够的结构强度，不会因为日常拆装出现边角断裂，也能避免打印过程中出现壁厚不均导致的翘曲变形；内部对应树莓派3B的四个固定孔位做了高度为3mm的支撑柱，支撑柱顶端做了0.2mm的间隙余量，开发板放入后不会出现卡滞，也不会因为公差累积导致安装后电路板翘曲；上盖和下壳的扣合位置做了0.15mm的配合公差，既可以实现免螺丝的紧密扣合，日常维护拆卸时也不需要借助撬棒等工具，直接用手就能分开上下壳体。风扇安装位的螺丝柱深度设置为4mm，适配M3*5的自攻螺丝，安装后螺丝不会穿透壳体上盖，保证外表面的平整性。

　　实际使用中，这款壳体除了基础的防护和散热作用，还能避免开发板裸露的引脚被金属碎屑、导线丝误触造成的短路烧毁问题，在教学实验场景下，学生插拔外设时不需要直接接触电路板，也能减少手上静电对开发板元器件的损伤；在工业现场部署的边缘采集节点中，带固定支脚的壳体可以直接固定在控制柜内的DIN导轨转接板上，配合风扇的主动散热，能适应控制柜内相对密闭、温度偏高的工作环境，保证开发板长时间稳定运行。壳体侧面还预留了细小的通风槽，配合风扇的风道形成空气对流，即使在环境温度35℃的条件下，开发板满负载运行时的核心温度也能控制在50℃以内，远低于裸板无散热时的80℃以上的温度水平。

　　结构设计上没有多余的装饰性特征，所有的结构特征都服务于安装、散热、接口避让的实际功能，外表面做了平面化处理，既方便3D打印时的摆放，减少支撑材料的使用，也能根据实际使用需求在表面粘贴标签、标识，方便区分不同功能的开发板节点。内部空间除了容纳树莓派3B开发板和散热风扇之外，还预留了2mm的富余间隙，可以容纳薄型的散热片贴装在主控芯片表面，进一步提升散热能力，不会因为加装散热片出现壳体扣合不上的问题。
