伊顿PKZM0-2.5-EA电动机保护断路器结构设计

这款伊顿PKZM0系列保护器件，是低压配电系统与电动机控制回路里的核心保护元件，主要应用在工业厂房生产线、机床电控柜、自动化设备动力回路、小型风机水泵配电等场景，承担电动机过载、短路故障的分断保护功能，也可作为小容量负荷的隔离开关使用，在设备出现堵转、过流、相间短路等异常工况时，能快速切断回路电源，避免电机绕组烧毁、线路起火等次生故障，大幅提升工业配电系统的运行安全性。

从功能特性来看，这款保护断路器集成了热过载保护与电磁短路保护双模块，热脱扣单元可根据电机额定电流整定动作阈值，匹配2.5A额定电流等级的三相异步电动机保护需求，电磁脱扣单元可在短路故障发生的数毫秒内完成分断，分断能力满足常规工业低压配电的短路容量要求，同时自带操作手柄，支持手动分合闸操作，手柄具备清晰的分合位置指示，运维人员可直观判断回路通断状态，器件正面还设置了测试触发结构，可定期验证脱扣机构的动作可靠性。

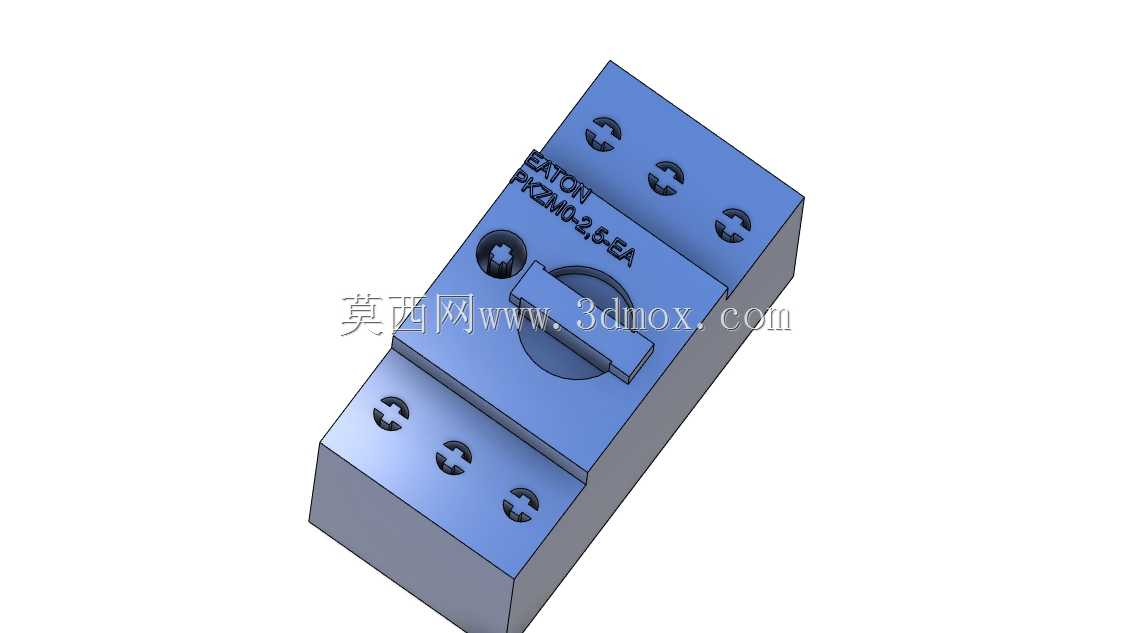

在设计思路上，这款器件采用模块化紧凑型结构，整体为长方体基座布局，上下两端分别设置进线与出线接线端子，端子处配备十字槽紧固螺丝，可适配不同线径的铜芯导线压接，接线操作空间充足，不会出现多股线压接时的干涉问题。主体外壳采用高强度阻燃工程塑料注塑成型，表面做了哑光防滑处理，既具备良好的电气绝缘性能，也能在分断故障电弧时耐受高温冲击，避免外壳熔融破裂。器件正面预留了清晰的型号标识刻印区域，标识采用激光蚀刻工艺，长期使用不会出现磨损脱落，方便运维人员识别器件参数。

从安装边界与外形尺寸来看，这款断路器采用标准35mm导轨卡扣式安装结构，背部的卡扣可快速卡入DIN导轨，无需额外打孔固定，单极宽度符合低压电器模数化设计标准，多器件并排安装时不会出现尺寸干涉，整体高度与深度适配常规电控柜的安装空间，柜内布线时可预留充足的走线与散热间隙，接线端子的排布间距满足电气安全爬电距离要求，即使在潮湿、多粉尘的工业环境下，也能避免端子间的拉弧短路问题。器件的操作手柄突出高度经过优化，既方便手动操作，也不会在柜门关合时出现磕碰干涉，适配不同厚度的电控柜门板安装需求。
