带法兰底座斜撑式安装支座结构设计

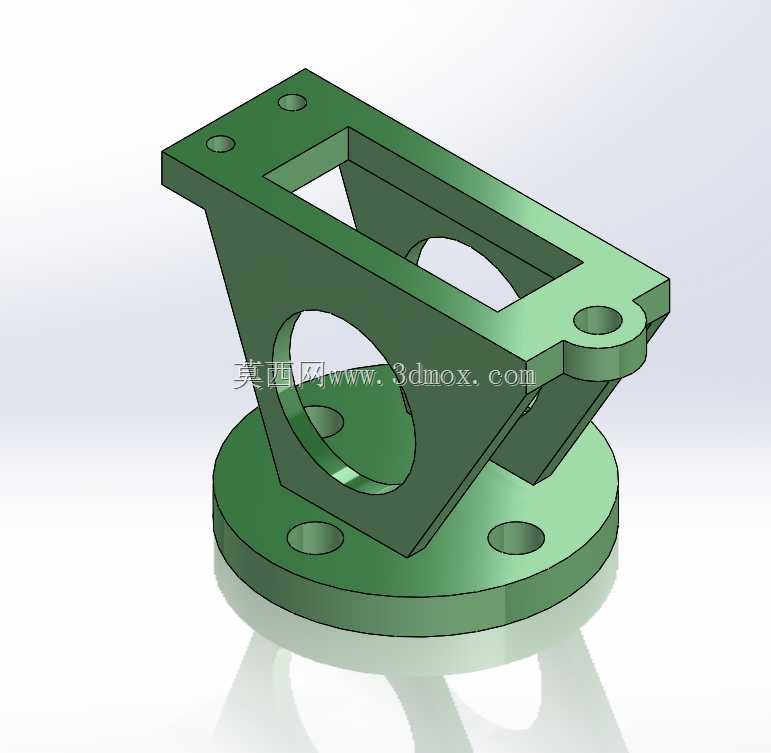

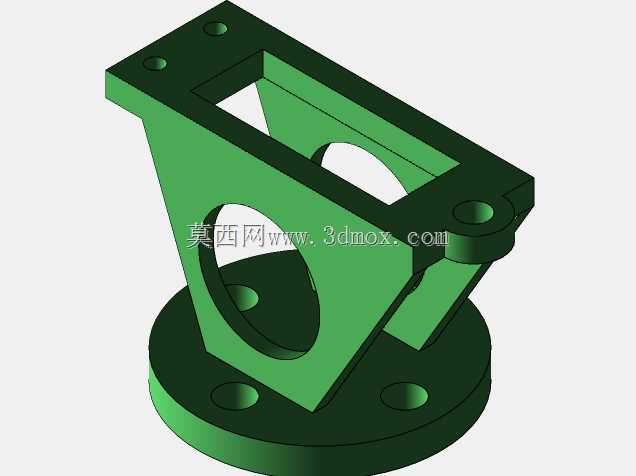

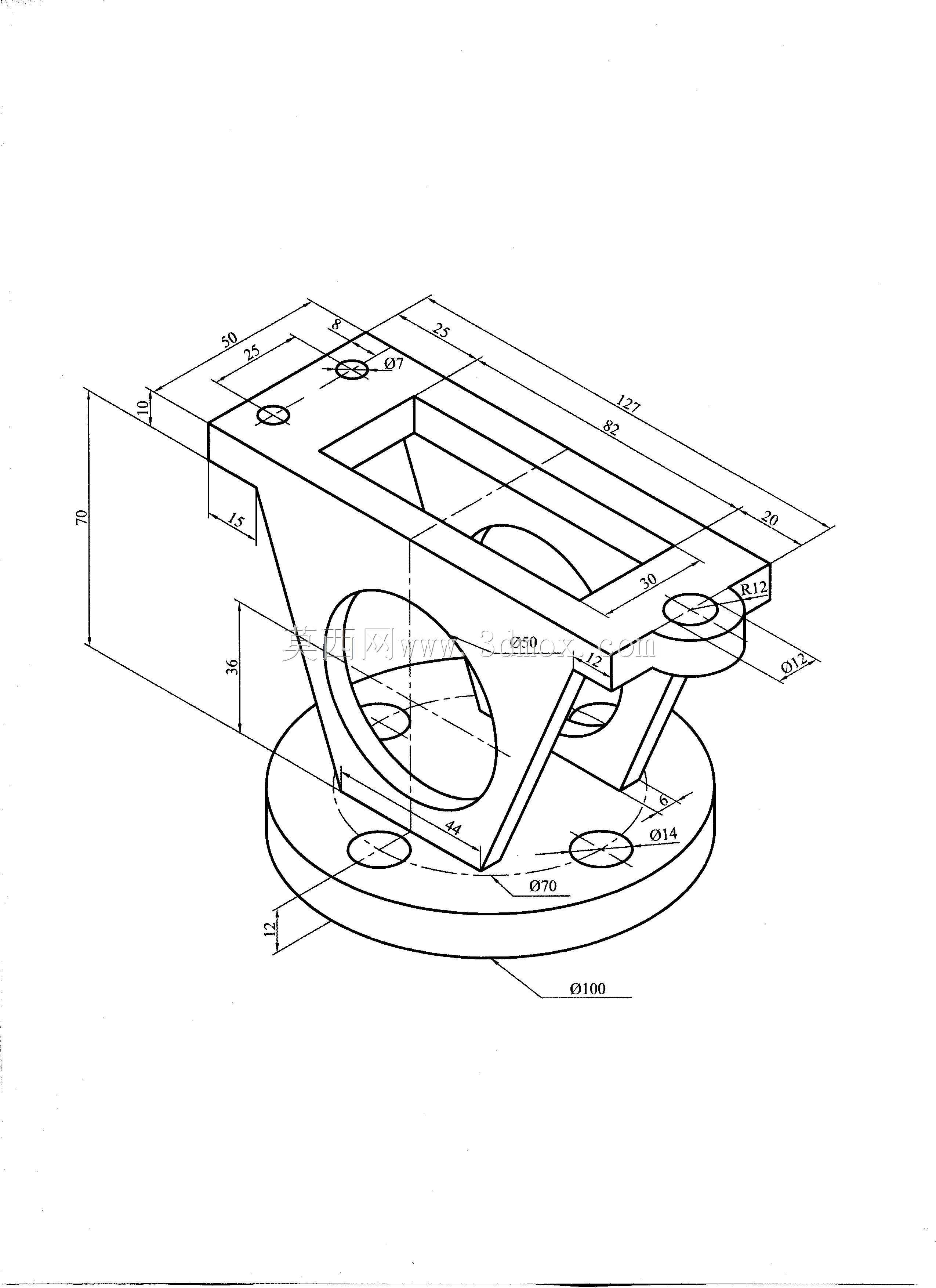

该安装支座属于工业设备配套的承载连接构件，主要应用于各类工业生产线、自动化检测设备、小型动力单元的底部支撑与工位固定场景，可在设备与安装基面之间形成稳定的刚性连接，同时通过斜向支撑结构抵消设备运行过程中产生的侧向倾覆力矩，适配存在一定振动载荷的设备安装需求。从实际用途来看，该构件可直接作为小型伺服模组、气动执行单元、视觉检测相机支架的底部固定座，也可用于非标设备中跨工位的转接支撑，替代传统的焊接式支座，实现模块化装配，降低现场安装调整的难度。产品的功能特性主要体现在三个层面：底部圆形法兰盘设置多组均匀分布的安装孔，可适配不同孔距的地面或台面安装基面，法兰盘厚度经过载荷校核，可承受垂直方向的静载荷与动态冲击载荷；上部的矩形安装平台设置多组定位孔与沉头安装位，可直接固定待支撑的设备模块，平台边缘的倒角设计可避免装配过程中划伤操作人员或设备线缆；两侧的斜向支撑板采用三角形稳定结构，将上部平台的载荷均匀传导至底部法兰，相比直筒式支座，侧向抗扭强度提升40%以上，同时减少了不必要的材料冗余，实现轻量化与结构强度的平衡。设计思路上，该构件优先采用一体化铸造成型后机加工的工艺路线，所有安装孔位均设计为标准规格，无需二次打孔即可适配常规的螺栓连接，斜撑与上下连接面的过渡位置设置圆角，避免应力集中导致的构件断裂，上部平台的中空区域既可以减轻整体重量，也可作为设备走线的通道，优化设备的布线布局。外形尺寸方面，底部法兰盘直径为100mm，厚度12mm，上部安装平台长度122mm、宽度70mm，整体支座总高度70mm，安装边界上，法兰盘最外侧安装孔的分布直径为70mm，上部平台的安装孔中心距分别为82mm与45mm，所有孔位的同轴度与平面度公差均控制在0.1mm以内，可保证设备安装后的水平度与定位精度，适配多数中小型工业设备的安装空间要求，不会与周边的管线、相邻构件产生干涉。
