多特征组合式机械定位基座结构设计

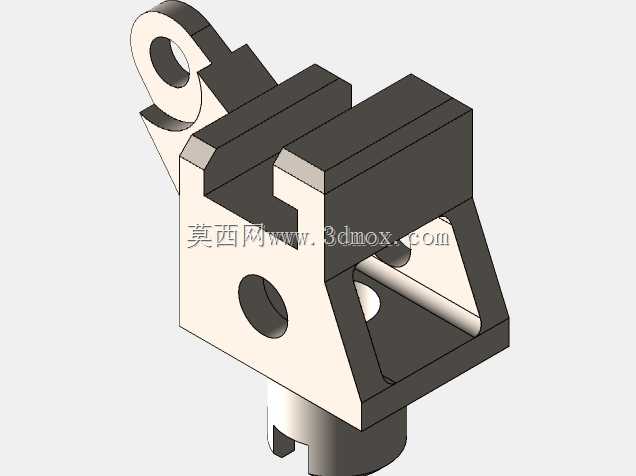

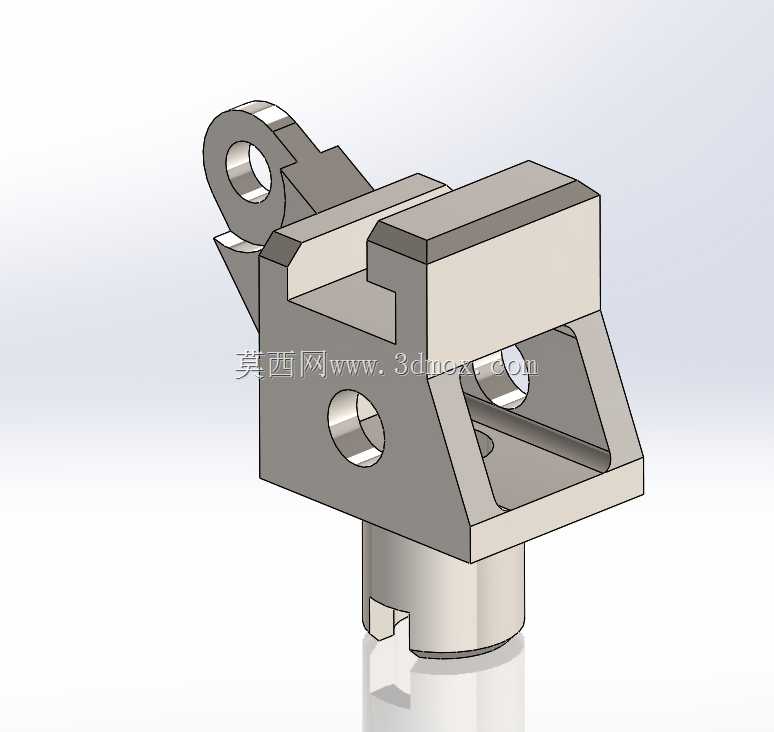

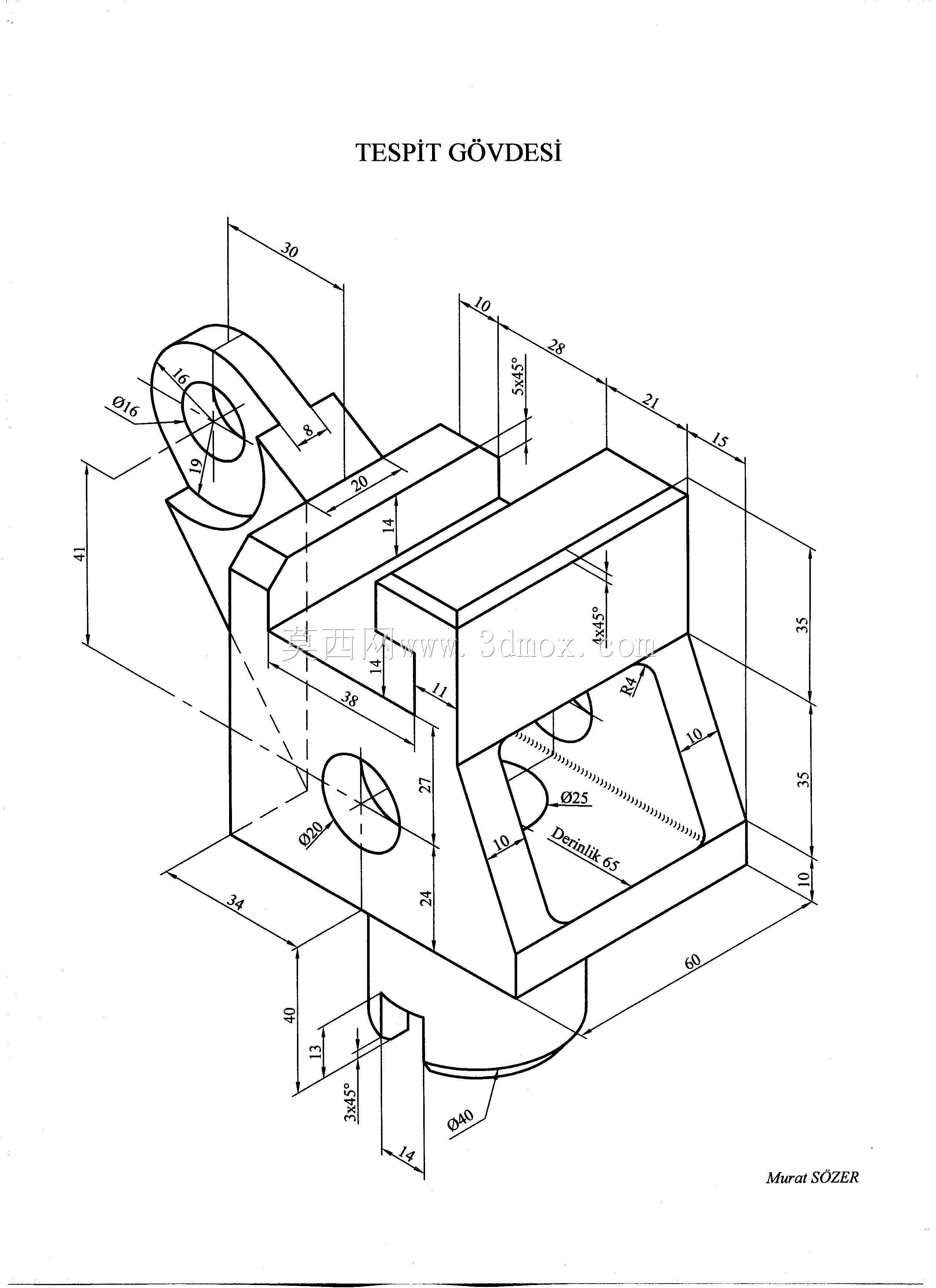

该机械定位基座属于工业生产场景中常用的工装支撑类零部件，主要应用在自动化生产线的工件定位工位、小型检测设备的载具固定平台，以及专用工装夹具的基体承载环节，可在零部件加工、尺寸检测、装配对位等工序中为被加工件提供稳定的定位基准与支撑载体，避免工件在作业过程中出现位移、偏斜，保障工序精度的一致性。从功能特性来看，该基座整合了多类定位与安装特征：左侧延伸的带孔曲面凸台可作为铰接定位端，能够与配套的摆臂类零件通过销轴实现转动连接，满足工位中需要小幅度角度调整的定位需求；基座顶面设置的长条形凸台可作为横向定位基准面，配合凸台侧方的避让槽，能够适配带侧边凸起的异形工件快速卡装，减少装夹对位的调整时间；基座平面区域分布的圆形沉孔与长圆形腰型孔，分别对应固定式安装与微调式安装需求，沉孔可容纳螺栓头保证安装面平整无凸起，腰型孔则允许在安装时根据配套设备的实际孔位偏差调整基座固定位置，降低装配对位的难度；基座底部设置的弧形避让槽可避开安装面的凸起管线或定位销，无需额外对安装基面做二次加工即可完成适配。设计过程中优先遵循基准统一原则，将顶面凸台的侧面、左侧铰接孔的中心轴线作为核心设计基准，所有孔位、槽体的位置尺寸均从核心基准出发标注，减少加工过程中的基准转换误差；同时兼顾了结构刚性与轻量化需求，在非承载区域设置了多处减重槽，在不降低整体支撑强度的前提下减少了零件材料消耗，也降低了基座自身重量，方便工位间的转运与拆装。从尺寸与安装边界来看，该基座整体长度方向最大尺寸为60单位，宽度方向最大尺寸为44单位，高度方向最大尺寸为41单位，左侧铰接孔直径为16单位，平面区域定位孔直径为25单位，底部弧形槽直径为40单位，安装时需预留至少70*50单位的平整安装基面，同时在左侧铰接端预留至少30单位的摆臂活动空间，避免运动过程中出现结构干涉。
