带槽轮的L型底座车轮支撑结构

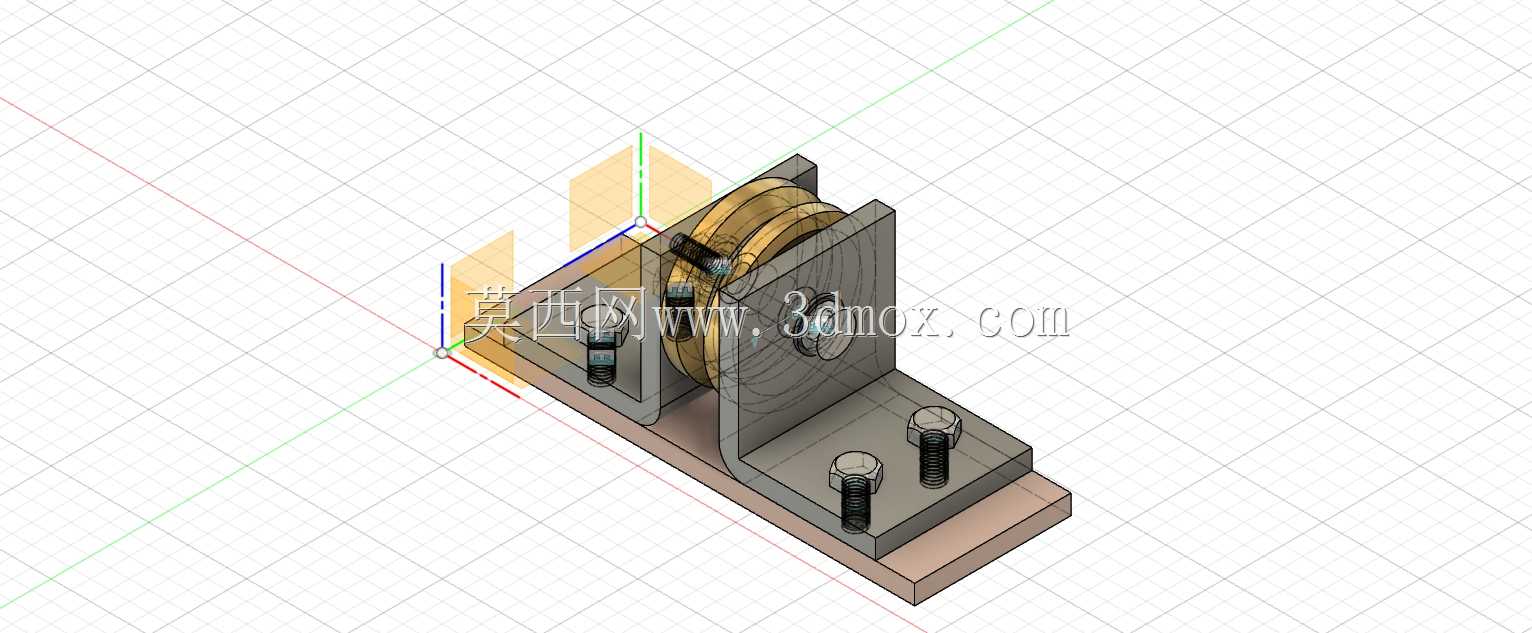

该车轮支撑结构主要应用于各类需要定向移动的小型工业设备、物料转运小车、轻型自动化输送线的行走端部位，作为行走轮的承载安装载体，承担设备整体重量传递、轮体定位约束、行走导向的核心作用，能够适配车间内平整硬化地面、轻型轨道等多种行走场景，保障设备移动过程的稳定性与直线行走精度。结构整体采用L型立式支撑座搭配底部平板安装基座的组合形式，立式支撑板上开设同轴通孔用于轮轴的穿装固定，槽型轮体嵌套在两块立式支撑板之间，轮体的凹槽结构可适配圆形导轨或凸起导向条，避免行走过程中出现脱轨、偏移问题；底部安装平板上预留四个对称分布的螺栓安装孔，可通过标准外六角螺栓与设备底部框架进行刚性连接，安装孔位的间距设计充分考虑了通用小型设备的底部安装边界，无需额外改动设备主体结构即可完成适配安装。设计过程中重点考量了受力传递路径的合理性，设备负载通过底部安装板传递至立式支撑板，再经由轮轴传导至槽轮最终释放到行走面，整体受力路径短且无应力集中拐点，立式支撑板与底部安装板采用一体化折弯或焊接成型工艺，保障结构整体的抗扭、抗弯折性能，可承受额定范围内的径向与轴向复合载荷。轮体与支撑板之间预留有合理的装配间隙，既避免轮体转动过程中出现卡滞、摩擦异响，也能防止杂物进入轮轴配合面影响转动顺畅度，配套的轮轴采用台阶轴设计，两端通过紧固件锁止在支撑板上，防止轮轴在长期运行过程中出现轴向窜动。整体结构外形紧凑，安装边界清晰，无需额外占用过多设备底部空间，外露的紧固件均采用标准件，后期维护更换时无需定制特殊配件，可直接替换同规格标准件完成维保作业，结构整体的承重冗余设计可满足多数轻型移动设备的使用需求，在保障结构强度的前提下尽可能简化了零件数量，降低了整体加工与装配的难度。
