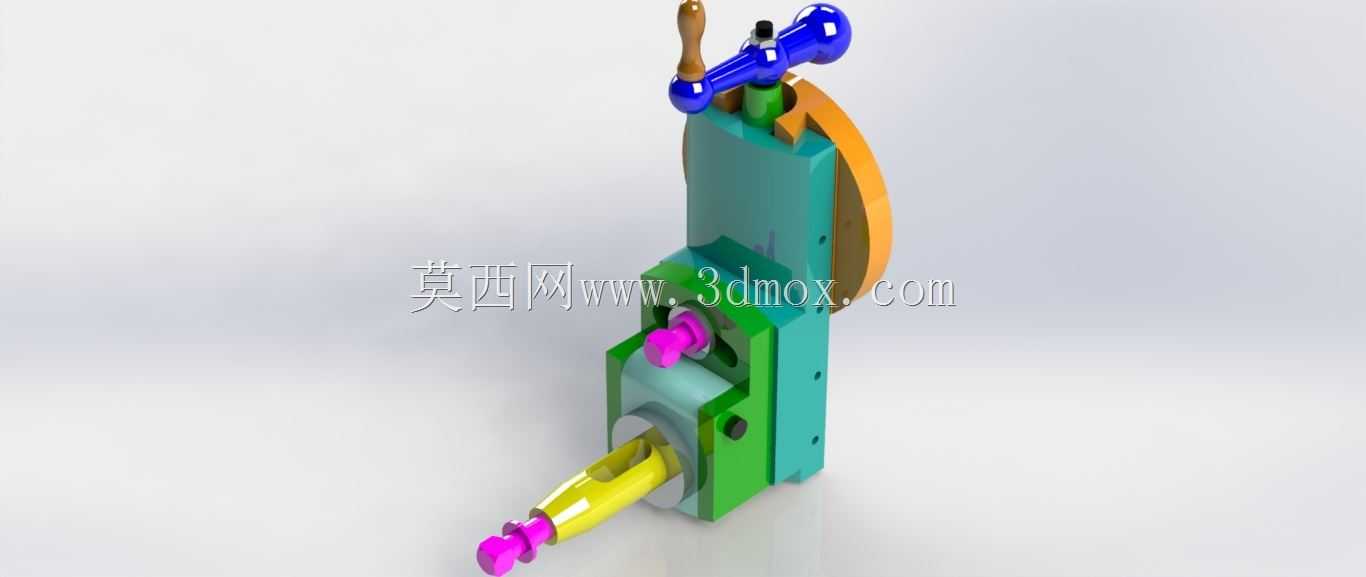

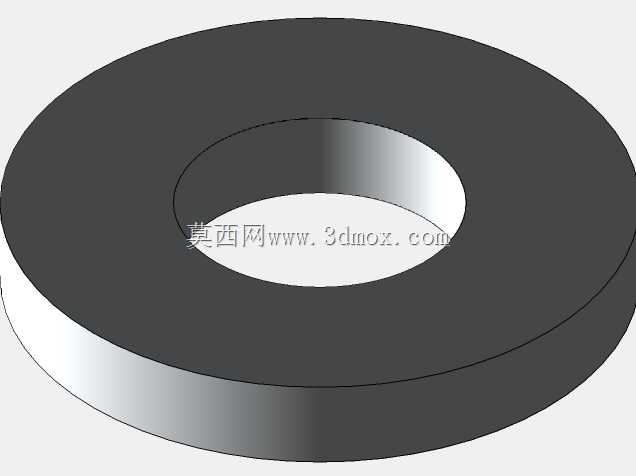

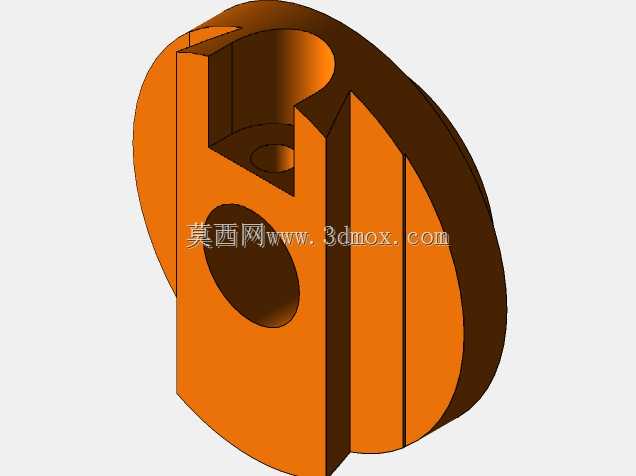

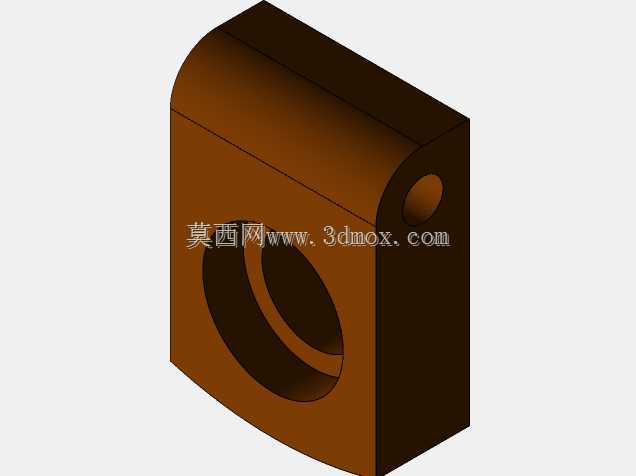

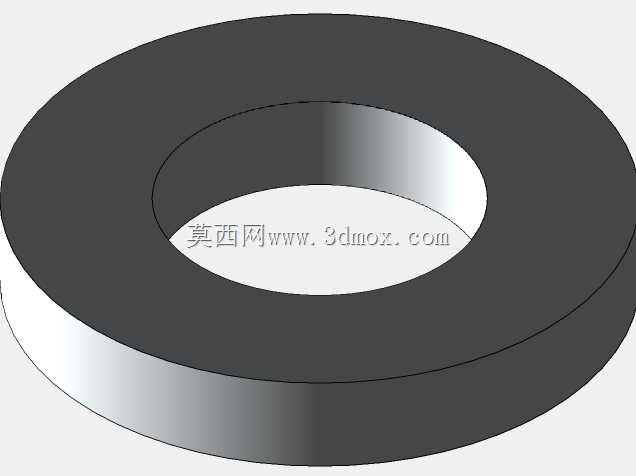

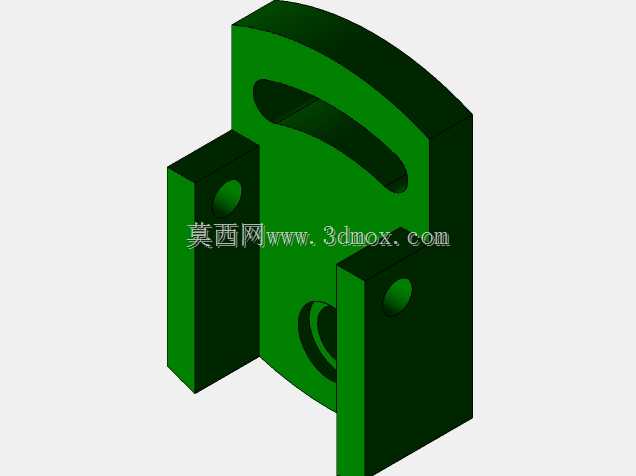

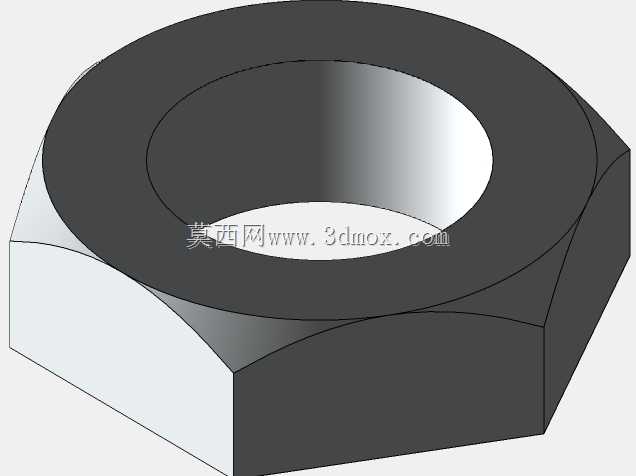

插齿加工用冲削式刀头总成结构

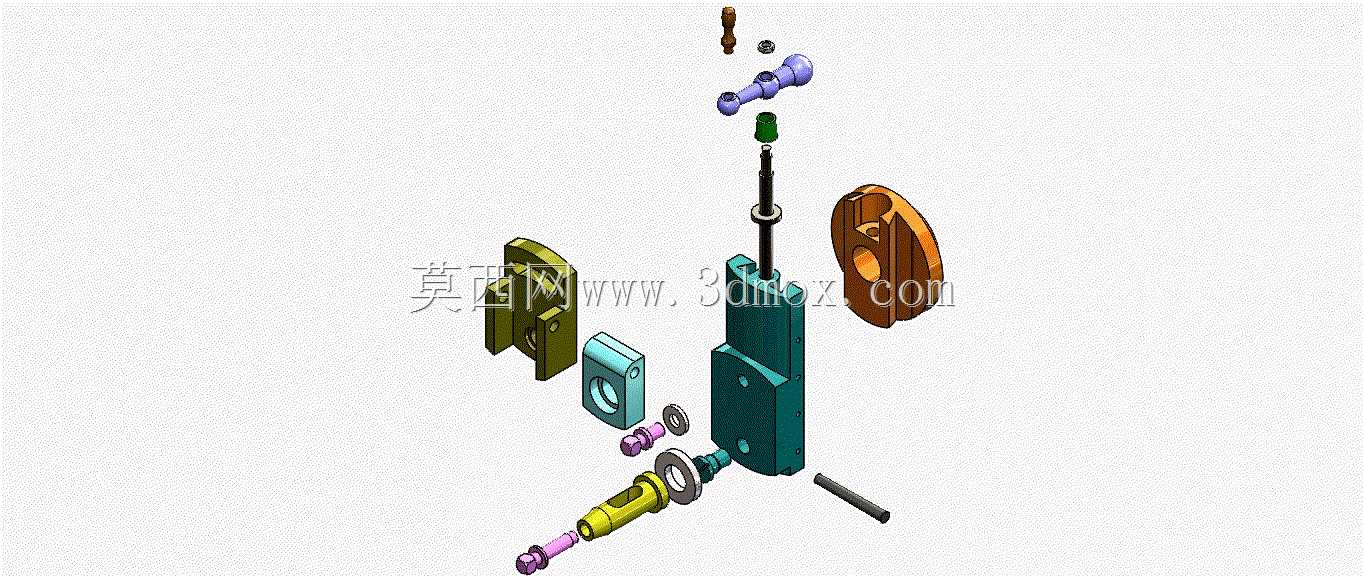

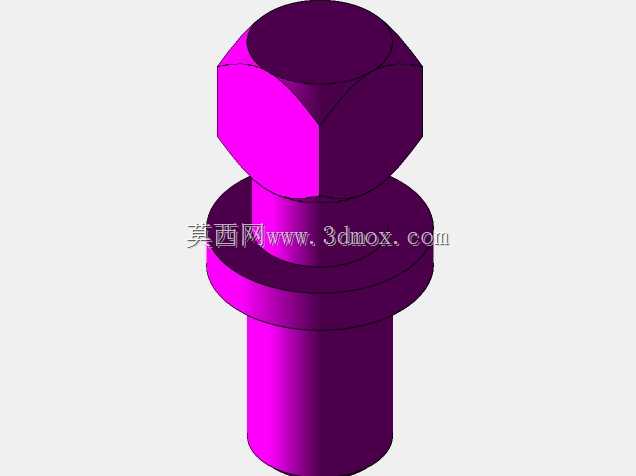

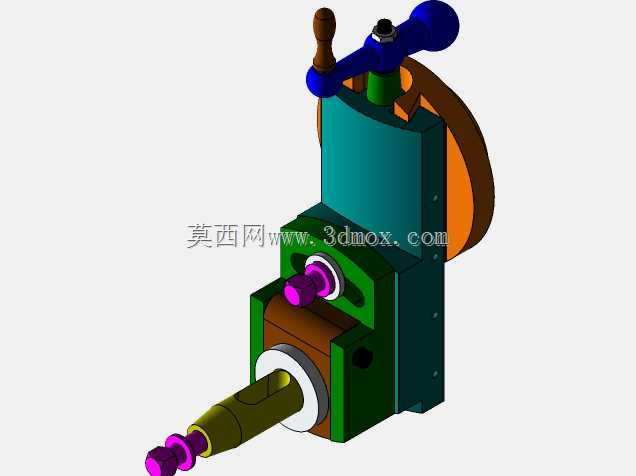

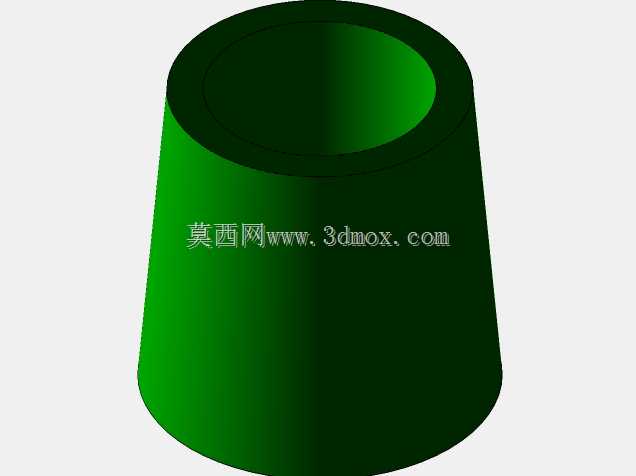

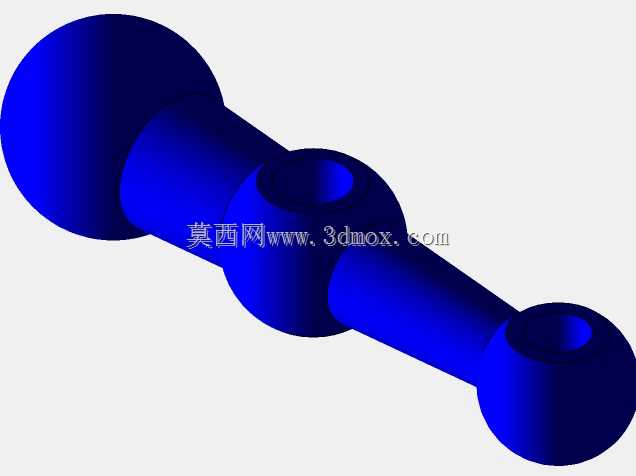

该刀头总成是应用于齿轮加工工序中插齿工位的专用执行部件，主要适配中小模数直齿、斜齿圆柱齿轮的齿形粗加工与半精加工场景，在普通插齿机、专用齿轮加工机床的工装改造场景中也可作为替换执行单元使用，能够针对钢制、铜制等常见金属齿轮坯件完成齿槽冲削加工，通过往复冲削动作去除齿形位置的多余金属余量，为后续的精滚、剃齿工序预留均匀加工余量。从实际功能来看，该总成集成了刀具装夹、行程调节、手动锁止三大核心功能模块，前端的锥柄装夹位可适配标准插齿刀具的装夹需求，通过侧部的锁紧螺钉实现刀具的径向固定，避免冲削过程中刀具出现窜动；中部的滑移导向结构采用矩形导轨配合形式，可根据加工齿深的需求调整冲头的伸出行程，调整完成后通过顶部的偏心锁紧手柄完成位置固定，操作便捷且锁止刚性充足，可承受冲削过程中的交变切削载荷。设计过程中优先考虑了加工工况的载荷特性，整体主体结构采用高强度铸铁材质，导向面经过淬火处理提升耐磨性能，各活动连接位置预留了润滑注油通道，可在长期往复运动过程中保持良好的润滑状态，降低磨损速率。外形尺寸方面，该总成整体安装边界为紧凑型设计，底座安装孔位采用标准机床工装螺孔间距，可直接适配多数常规插齿机的主轴安装位，无需额外制作转接板，侧向突出的锁紧手柄操作空间预留充足，不会在刀具往复运动过程中与机床护罩、工件夹具发生干涉。整体结构采用模块化设计思路，易损的导向套、锁紧部件均可单独拆卸更换，后期维护成本较低，冲削过程中刀具的运动直线度可控制在0.02mm以内，能够保障齿形加工的位置精度，避免出现齿向偏差超差的问题，适合批量齿轮加工场景下的长期连续作业使用。
