牛顿摆动量能量演示装置结构设计

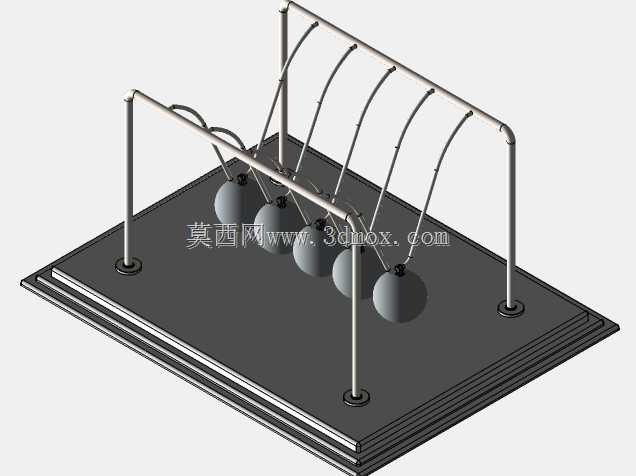

这款牛顿摆装置是经典的力学原理演示载体，主要应用于物理教学场景、科普展馆互动展项以及桌面力学实验场景，能够直观为受众展示动量守恒与能量守恒的核心力学规律，帮助学习者具象化理解刚性碰撞过程中的力传递逻辑。装置整体采用对称式框架结构设计，底部为双层叠合的矩形承载底座，底座边缘做了阶梯式收边处理，既提升了整体放置的稳定性，也避免了边角锐边带来的安全隐患，底座整体长宽尺寸适配常规桌面摆放需求，安装时仅需放置在水平硬质台面即可，无需额外固定结构，适配绝大多数教学、展示场景的空间边界。支撑框架采用两根垂直立柱搭配顶部横向连接杆的门式结构，立柱与底座之间通过嵌入式固定座连接，保证框架整体的结构刚性，避免球体摆动过程中框架出现晃动偏移。每根悬挂摆线采用独立的可调式固定结构，可根据演示需求微调摆线长度，保证所有摆球的球心处于同一水平高度，确保碰撞时的力传递路径完全沿水平方向，减少能量损耗。摆球采用等质量的高密度刚性球体，球体表面做了哑光处理，减少光线反射带来的视觉干扰，相邻球体之间预留极小的安装间隙，保证碰撞接触时为点接触状态，最大化还原理想刚性碰撞的实验条件。装置的设计思路围绕“低损耗、高直观性”展开，所有运动部件均无额外阻尼结构，摆线采用低形变的高强度材质，长期使用也不会出现长度变化导致的摆球错位，框架表面做了防锈涂层处理，适配实验室、展馆等多场景的长期使用需求。在实际使用过程中，拉起单侧任意数量的摆球释放后，对侧会有相同数量的摆球被弹出，中间的摆球保持近乎静止的状态，能够清晰展现动量在刚性球体之间的传递过程，同时摆动过程中摆幅的逐渐衰减也能直观展示空气阻力、碰撞形变带来的能量损耗，帮助学习者区分理想物理模型与实际工况的差异。
