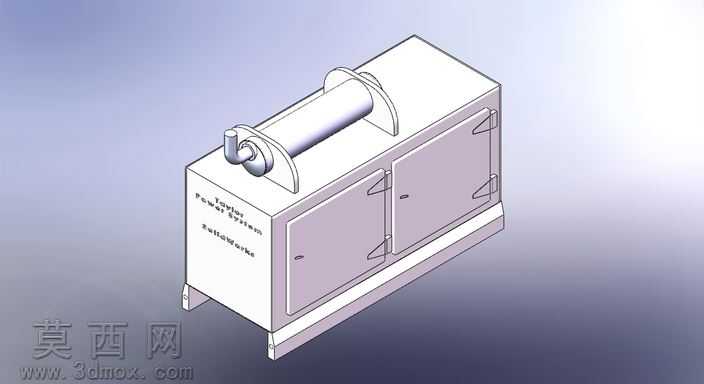

静音箱体式泰勒发电机组三维结构设计

本作品为静音箱体式泰勒发电机组的三维建模设计成果，整体采用SolidWorks完成全参数化建模与装配校验，建模过程严格遵循工业发电机组的实际生产尺寸比例，对机组的外框架、双开门检修舱、顶部吊装护架、排气引出结构、底部支撑脚座等全部结构进行了1:1还原设计。外观材质渲染上，机组外箱体采用哑光浅灰金属漆面材质，还原工业设备常用的耐磨防护涂层质感，箱门合页、锁扣、吊装护架等金属结构件采用拉丝不锈钢材质表现，底部支撑脚做了防滑橡胶垫的材质区分，排气弯管做了金属镀铬的高光材质处理，整体渲染效果贴合工业现场实际设备的视觉质感，光影过渡自然，结构边界清晰无穿模问题。结构设计层面，采用封闭式静音外箱结构，将发电核心主机完全包覆于箱体内部，双开门设计预留了充足的检修操作空间，箱门采用多组合页与侧边锁扣固定，保证箱体闭合后的密封性与结构强度；顶部设置弧形护架包裹排气引出管路，既对管路形成防护，也可作为机组吊装时的辅助受力结构；底部延伸出的支撑脚座将整机抬离安装基面，起到防潮、减震的作用，同时预留了机组固定安装的孔位结构。设计思路上，围绕工业备用发电机组的静音防护、便捷运维、安全转运三大核心需求展开，在保证内部发电组件安装空间充足的前提下，优化外箱体的板材拼接结构，减少不必要的冗余结构，兼顾结构强度与轻量化设计需求；建模过程中对所有活动部件做了装配干涉检查，确认箱门开合、部件拆装均无结构冲突，所有安装孔位、连接结构的尺寸均符合通用机械设计规范，可直接用于后续的工程出图、结构优化以及生产参考，完整还原了静音式泰勒发电机组的工业设计特征与结构逻辑。
