十字分体式内螺纹旋锻加工模具

该款模具是应用于旋锻加工工艺的专用成型工装，主要服务于金属棒料、管料的端头缩径、内螺纹精密锻造成型场景，在五金紧固件、汽车管路连接件、航空航天小型结构件的批量生产环节中应用广泛。旋锻工艺属于连续局部塑性成型工艺，依靠模具对旋转状态的工件施加高频径向锻打力，使金属材料沿预设型腔流动成型，相比传统切削加工螺纹，该工艺可保留金属内部纤维流线，大幅提升成型螺纹的机械强度与抗疲劳性能，同时材料利用率可提升三成以上，适合高强度连接件的规模化生产。

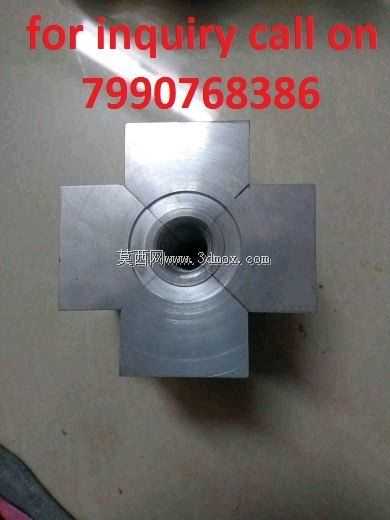

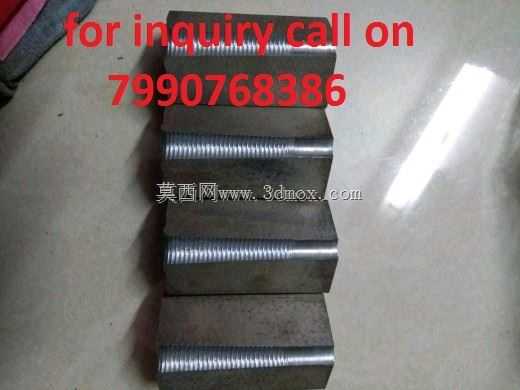

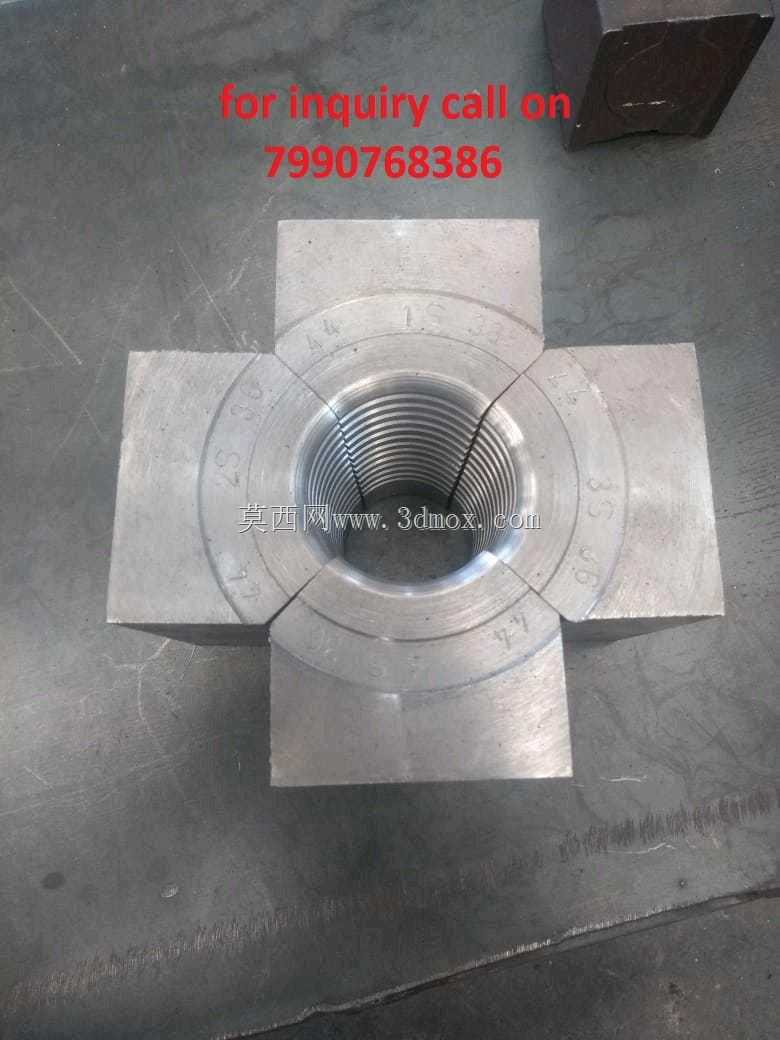

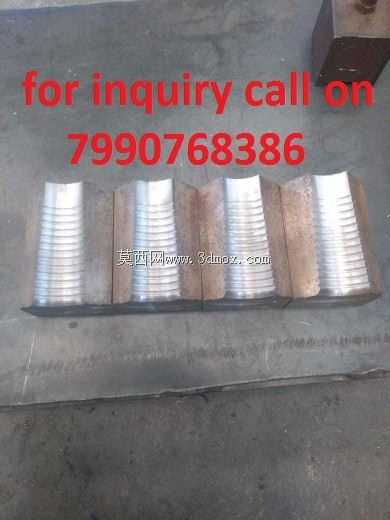

从结构设计来看，该模具采用四瓣分体十字对称布局，四个模块沿中心型腔周向均匀分布，每个模块外侧为平直安装基准面，内侧共同拼合构成带连续内螺纹的成型型腔，分体式结构既便于加工高精度的内螺纹型腔，也能在锻打过程中随主轴的旋转实现同步开合，保证对工件的周向锻打力均匀一致，避免成型后工件出现壁厚不均、螺纹牙型偏差的问题。模具中心型腔的螺纹牙型经过精密研磨，各模块拼合后牙型错位量控制在微米级，可保证成型螺纹的通止规检测合格率稳定在较高水平。

在安装适配层面，模具四个外伸的平直翼边为安装定位基准，可直接适配标准旋锻设备的滑块安装槽，安装时只需将四个模块分别嵌入对应滑块的定位槽内，依靠设备自带的锁紧结构即可完成固定，无需额外定制转接工装，适配市面主流的中小型旋锻机床。模具整体采用高强度热作模具钢制备，型腔表面经过硬化处理，可承受高频锻打带来的冲击载荷与摩擦损耗，在连续批量生产工况下具备较长的使用寿命，同时分体式结构也便于局部更换磨损模块，降低长期生产的工装维护成本。

设计过程中重点优化了模块之间的贴合面精度，合模状态下贴合面间隙控制在极小范围内，可有效避免锻打过程中金属材料挤入间隙产生飞边，减少后续去飞边的工序工作量。同时模具的进料端做了导向倒角设计，可方便工件快速导入中心型腔，减少上下料的辅助时间，提升生产节拍效率。
