四模旋转管材旋锻加工核心机构

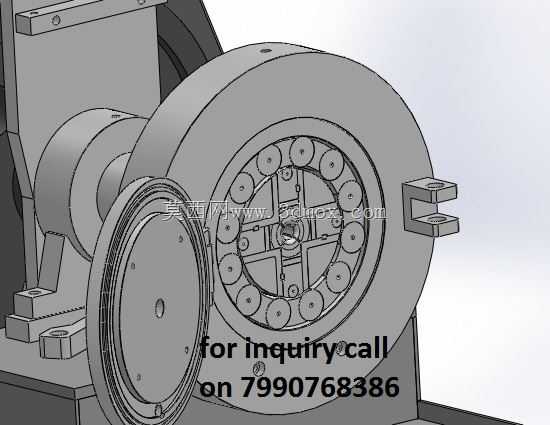

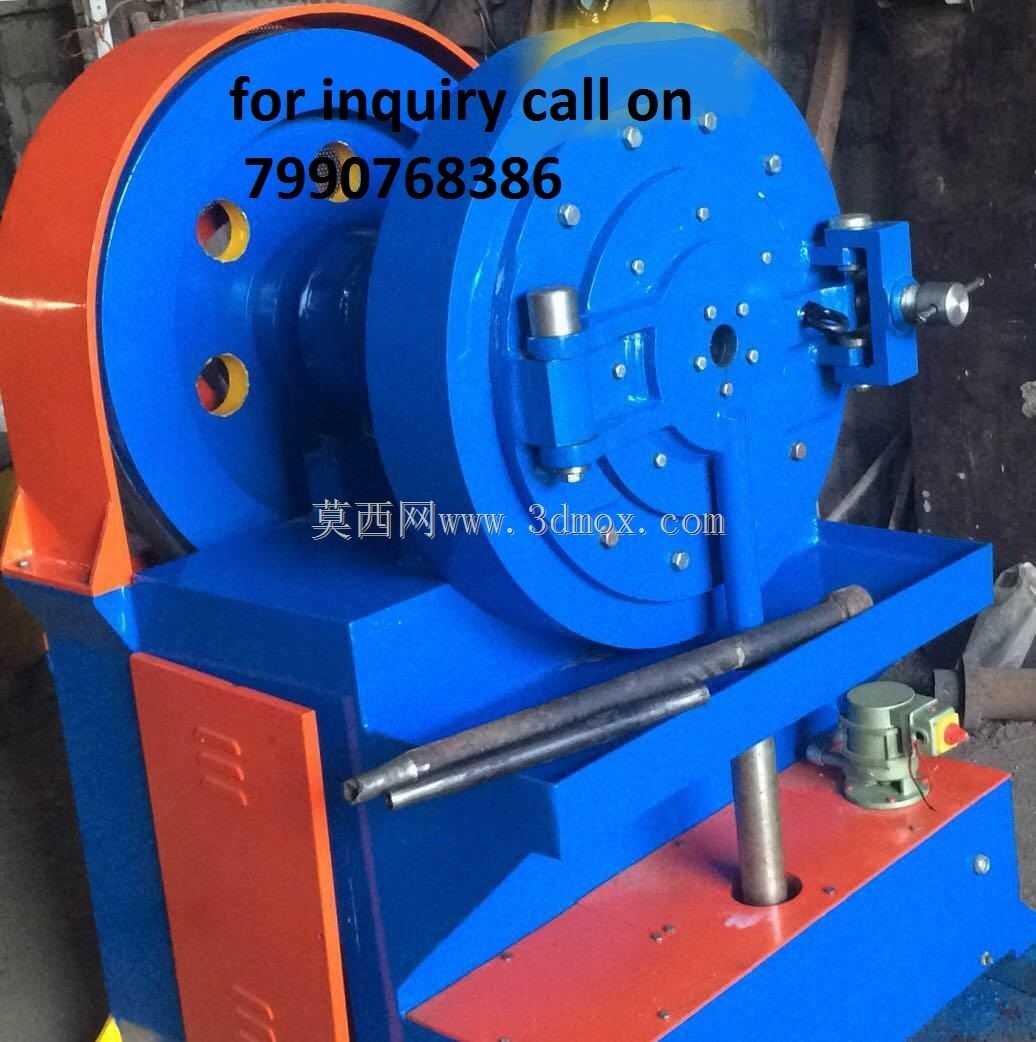

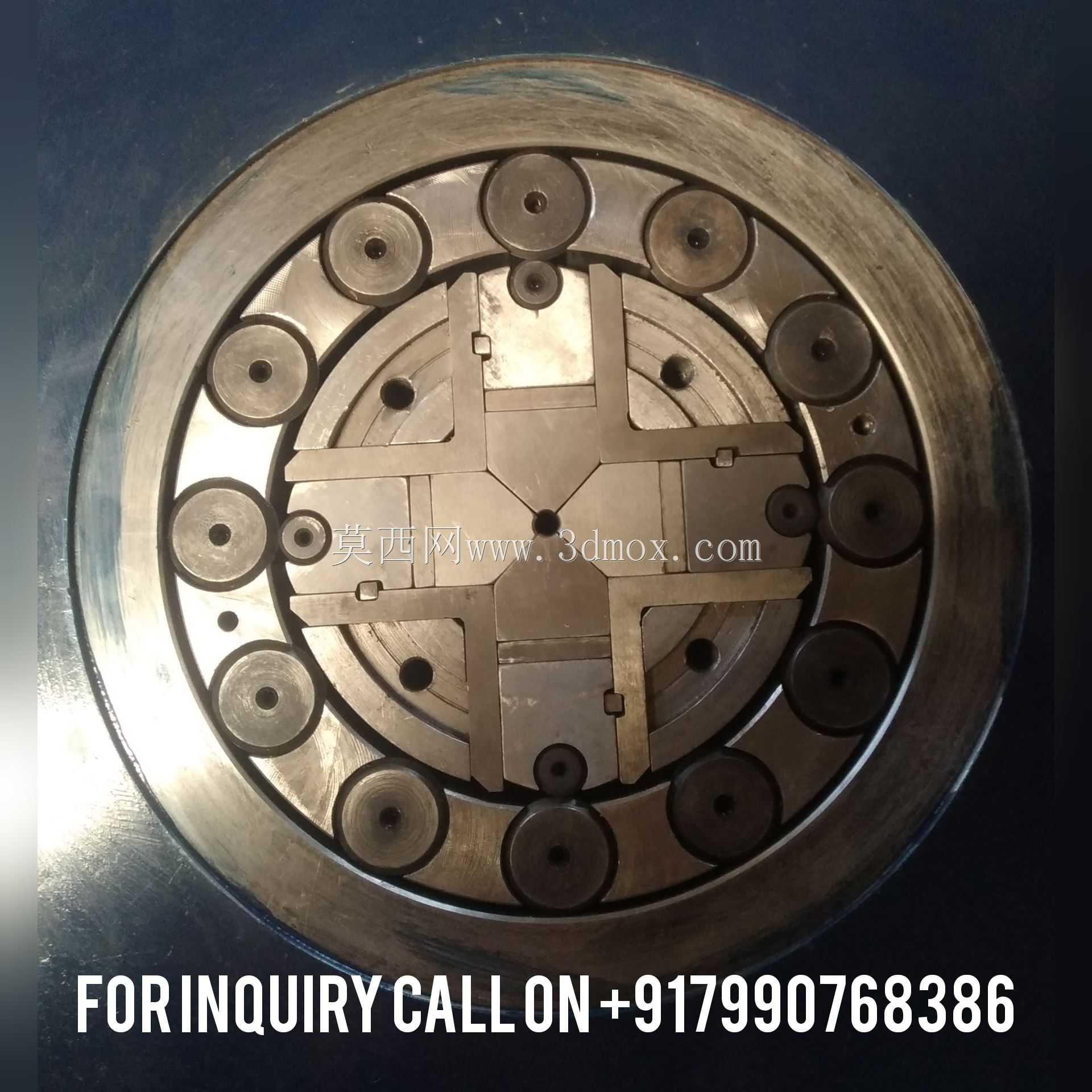

该结构为管材与棒材径向锻打加工的核心执行部件，主要应用于金属管材缩径、变径、外形精整、端头收口等加工场景，常见于精密管件制造、五金管材加工、汽车管路生产、航空航天薄壁管件成型等生产环节，可针对碳钢、不锈钢、铜合金、铝合金等多种金属材质的管棒材开展冷态或温态锻打作业，相比传统拉拔、切削加工方式，具备材料纤维连续性好、加工后工件力学性能优、材料损耗低的显著优势。整套机构采用圆周对称四模块布局，四个锻模沿圆周90度均匀分布，工作过程中随主轴做高速旋转运动，同时在外侧滚柱环与保持架的配合作用下，沿径向做高频往复进给运动，对穿过中心定位区域的工件进行连续、均匀的高频锻击，单次锻击变形量小，工件表面受力均匀，可有效避免薄壁管材加工过程中出现的起皱、开裂、变形不均等问题。设计过程中重点考量了锻模的快换适配性，不同规格的模具可快速拆装更换，以适配不同直径、不同成型轮廓的工件加工需求；外侧的环形滚道与周向布置的滚柱经过受力仿真优化，可将主轴旋转的动能稳定转化为锻模的径向锻击力，整套传动路径无冗余结构，力传递效率高，长期运行下的磨损量控制在合理区间。中心工件过孔的同轴度经过严格公差约束，可保证长管类工件加工时的直线度要求，避免加工后工件出现弯曲、壁厚不均的缺陷；整套机构的安装边界与外部主轴箱体、进给导向机构的适配接口做了标准化设计，可直接匹配常规旋锻设备的主轴安装位，无需对原有设备的机身结构做额外改造即可完成换装。模具夹持部位采用十字交叉的定位锁紧结构，可保证锻模在高频往复运动过程中无窜动、无偏移，锻击位置精度稳定，加工出的工件尺寸一致性好，表面粗糙度可直接满足多数精密管件的成品要求，无需后续额外的精整加工工序。周向布置的滚柱采用等间距排布设计，可保证锻模在旋转一周的过程中受力均匀，不会出现单侧受力过大导致的机构偏磨问题，有效延长核心部件的使用寿命。
