立式铰接式冲压工装夹具结构设计

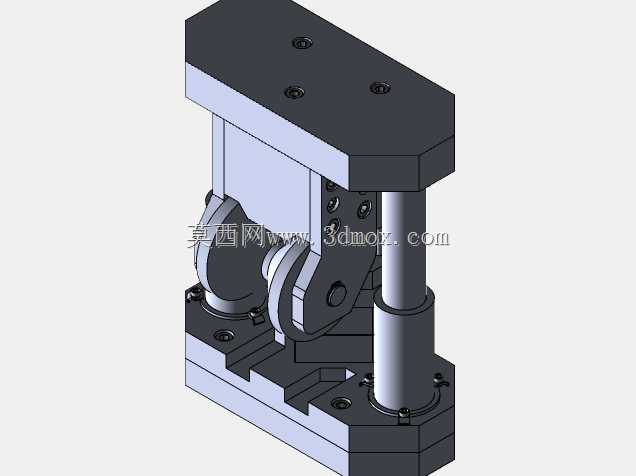

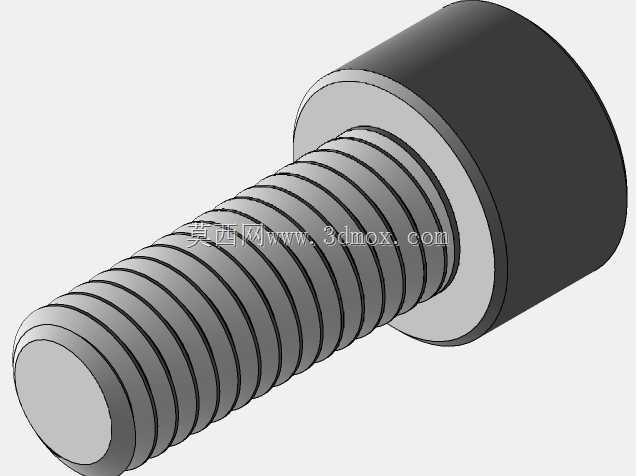

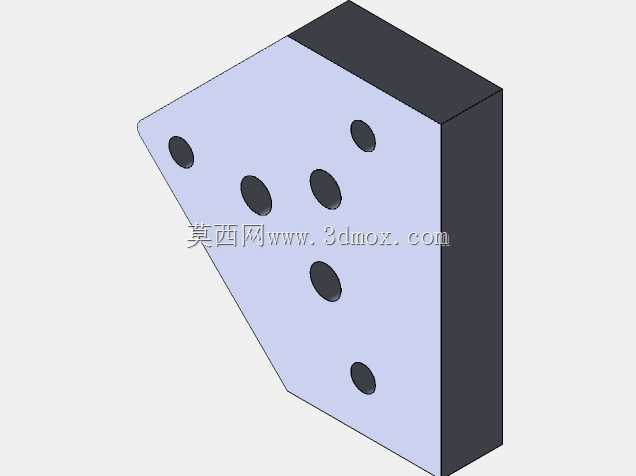

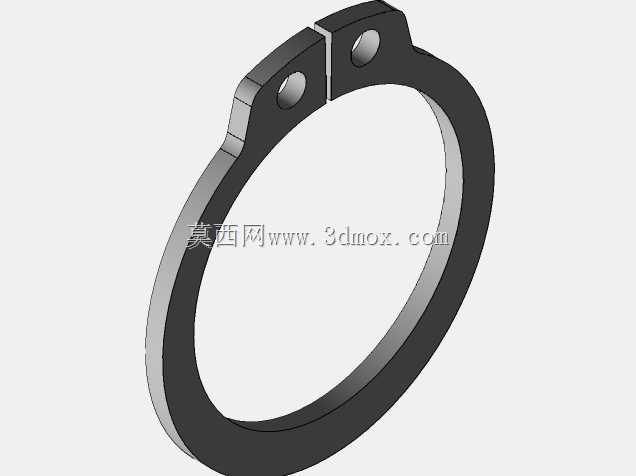

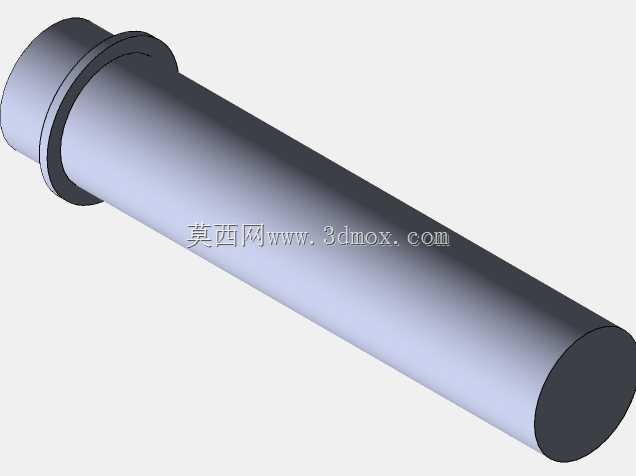

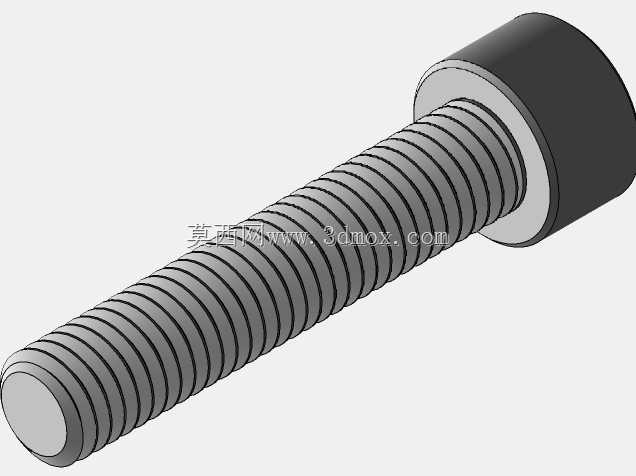

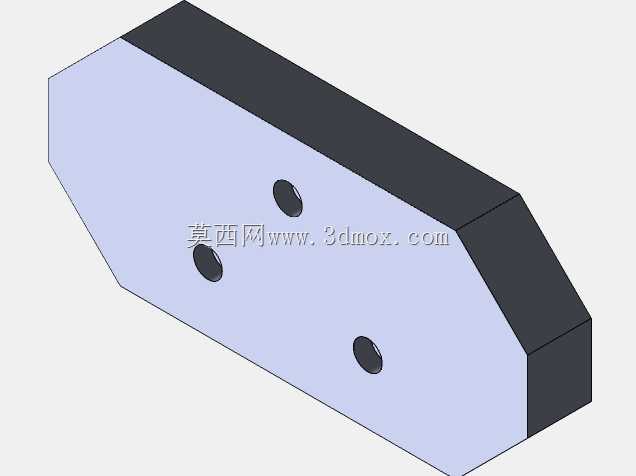

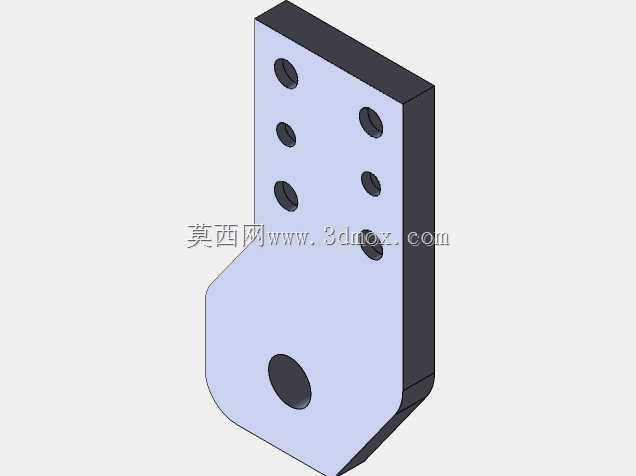

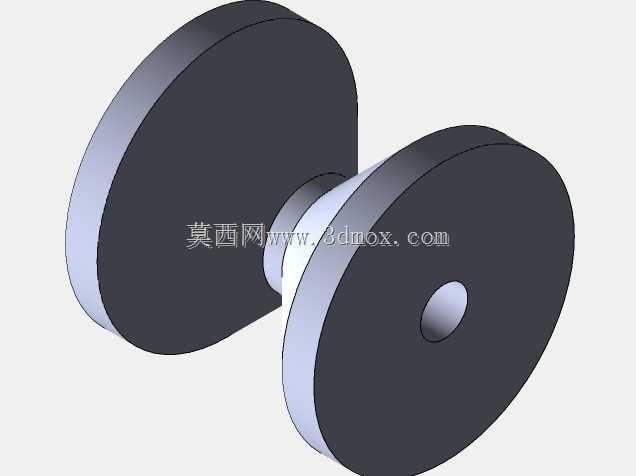

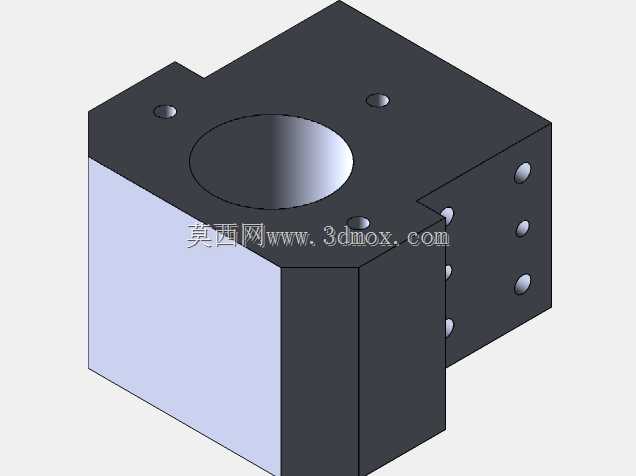

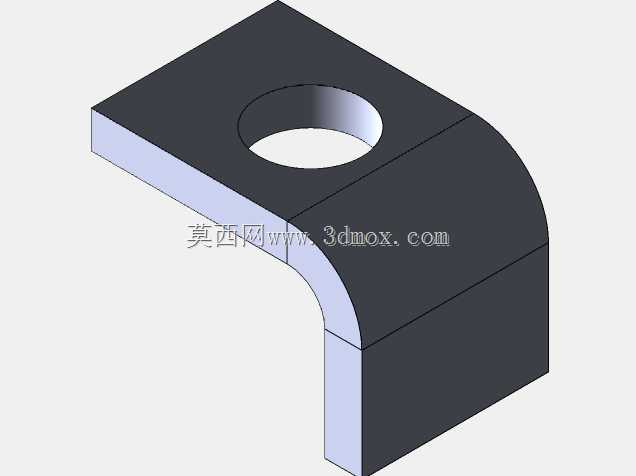

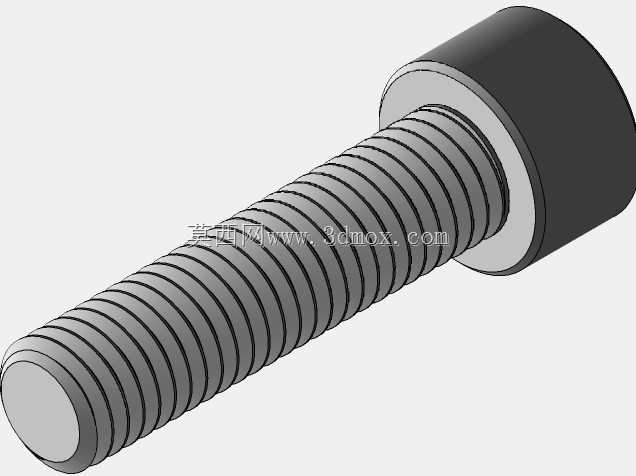

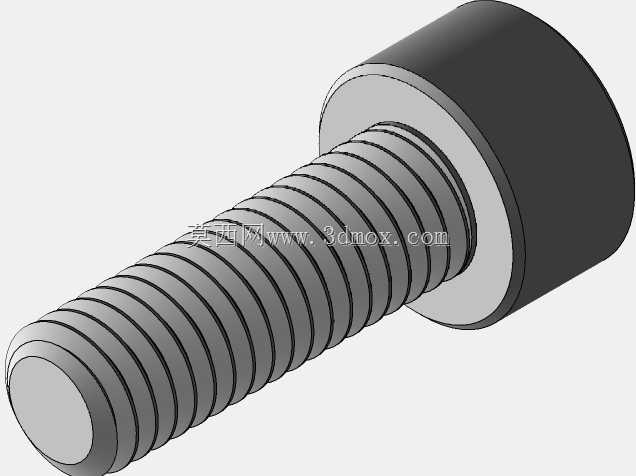

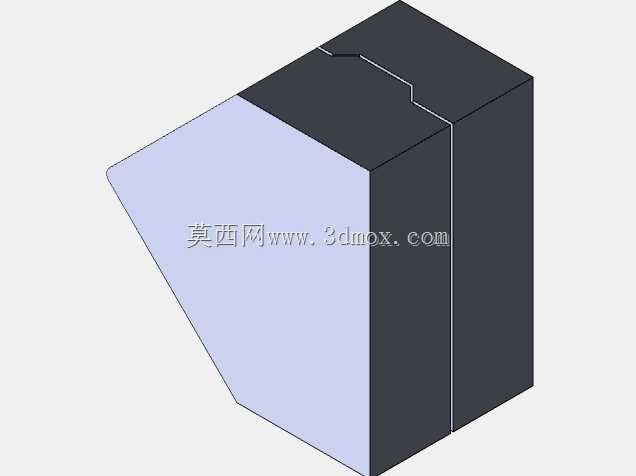

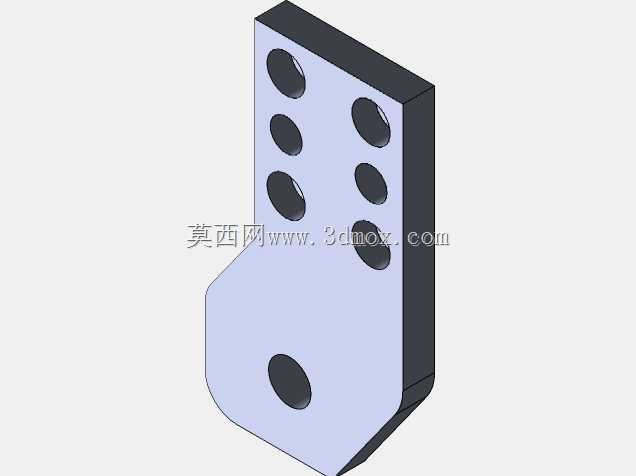

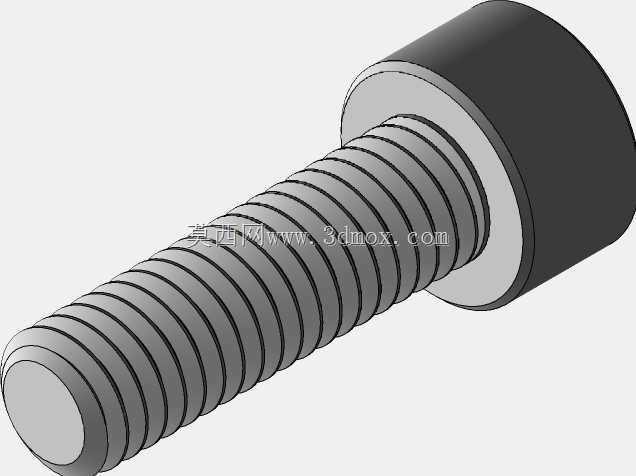

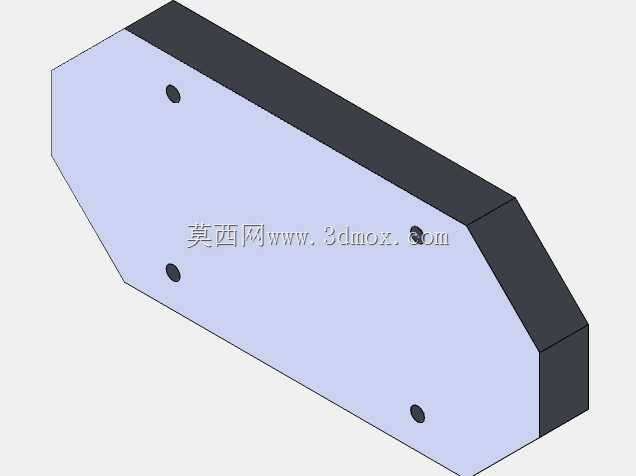

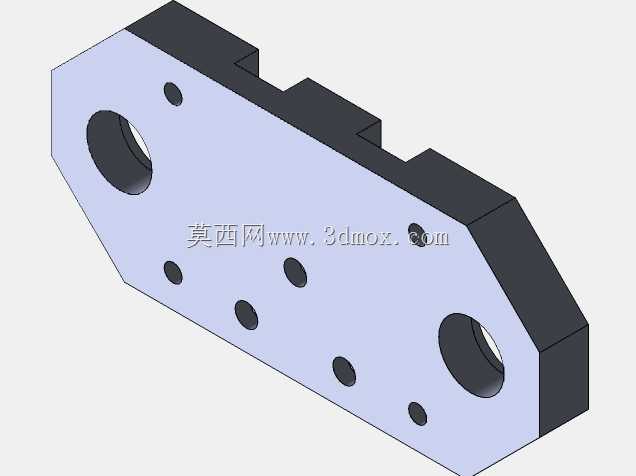

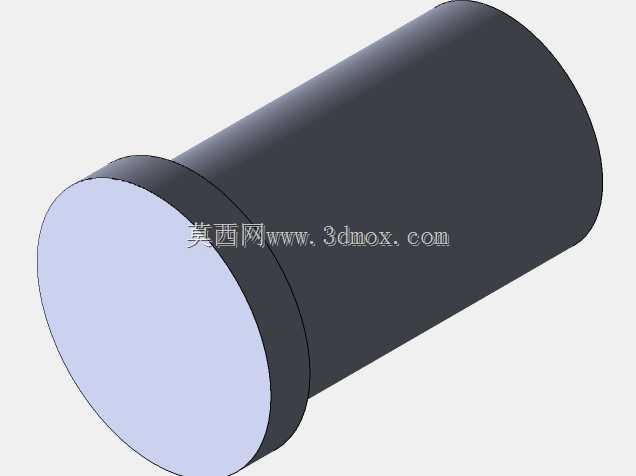

该款立式铰接结构工装主要应用于小型五金零件的冲压加工工序场景，适配常规开式可倾压力机的工作台安装位，可完成薄金属板材的冲孔、压型、切边等常见冲压作业，也可作为小型压装工序的执行工装，在电子五金、家电小配件、汽车小冲压件的批量生产场景中具备较高适配性，能够替代传统简易工装的定位不准、压紧力不均的问题，有效提升小零件加工的一致性与生产效率。从实际用途来看，该工装通过上下模座的配合实现工件的精准定位与成型动作，中部的铰接式连杆结构是核心的力传递部件，可将压力机滑块的下压力均匀传导至成型工作面，同时配套的导向柱结构能够保证上下模合模过程的同轴度，避免偏载导致的成型缺陷或者模具磕碰损伤，侧边的铰接转动副还可实现一定角度的自适应调整，抵消部分工件来料的尺寸公差带来的装夹偏差，降低废品率。功能特性方面，该工装整体采用模块化设计思路，上下安装板均预留了标准的螺栓安装孔位，可直接适配市面多数通用压力机的工作台接口，无需额外制作过渡连接板；中部的铰接组件采用耐磨合金钢材质设计，转动副配合间隙控制在极小范围，既保证动作灵活性又不会出现过大的窜动间隙，成型工作面可根据加工零件的不同快速更换对应的模芯，无需更换整套工装，大幅降低多品种小批量生产的工装投入成本。设计思路上，整体采用立式框架布局，将导向组件与力传导组件并行布置，在保证整体结构刚性的前提下尽可能压缩整体体积，减少工装占用的工作台空间；上下模座采用加厚钢板加工而成，可承受最大12吨的冲压载荷而不出现形变，铰接点的位置经过力学仿真优化，可实现力的放大效果，在同等输入压力下获得更大的成型压紧力，同时开合行程经过精准计算，既保证工件取放有足够的操作空间，又不会因为行程过大降低生产节拍。外形尺寸与安装边界方面，该工装整体长宽尺寸控制在220mm×160mm范围内，闭合状态总高度为280mm，完全开模状态下总高度为360mm，底部安装板的孔位间距为180mm×120mm，适配T型槽宽度为14mm的常规压力机工作台，顶部安装板可直接与压力机滑块下端的模柄孔或者安装板连接，导向柱直径为32mm，导向行程为80mm，整体安装时仅需保证上下安装面的平行度公差在0.02mm以内即可正常运行，无需复杂的调试校准工作，对一线操作工人的使用门槛较低。
