旋锻机配套工装模具及加工配件结构

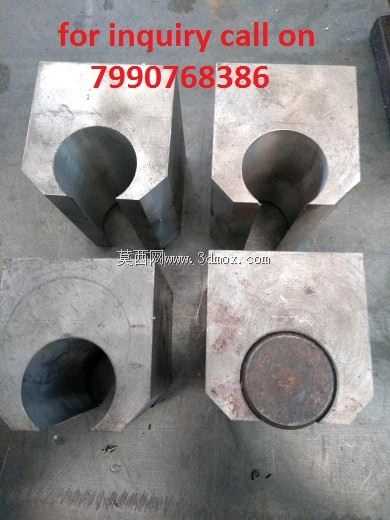

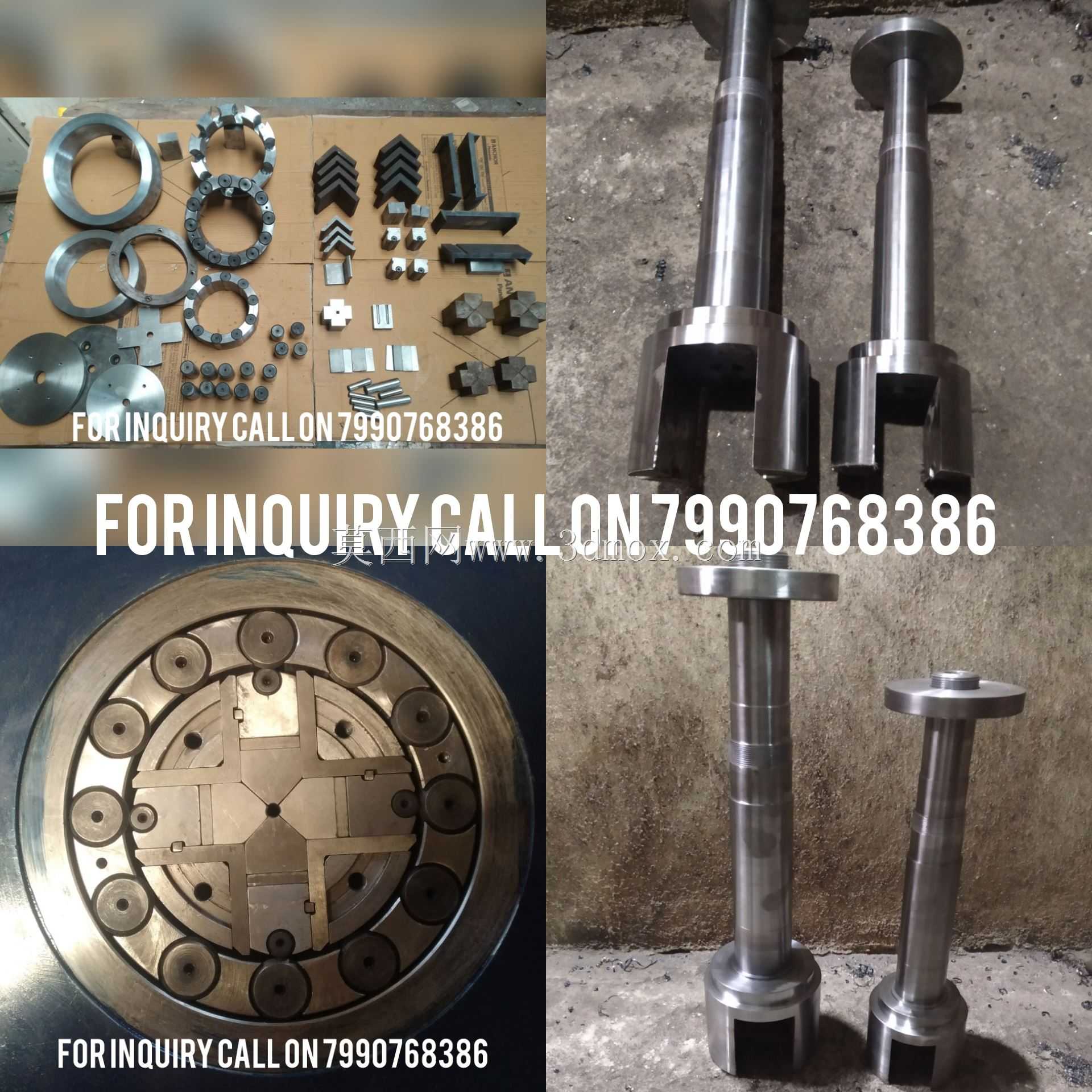

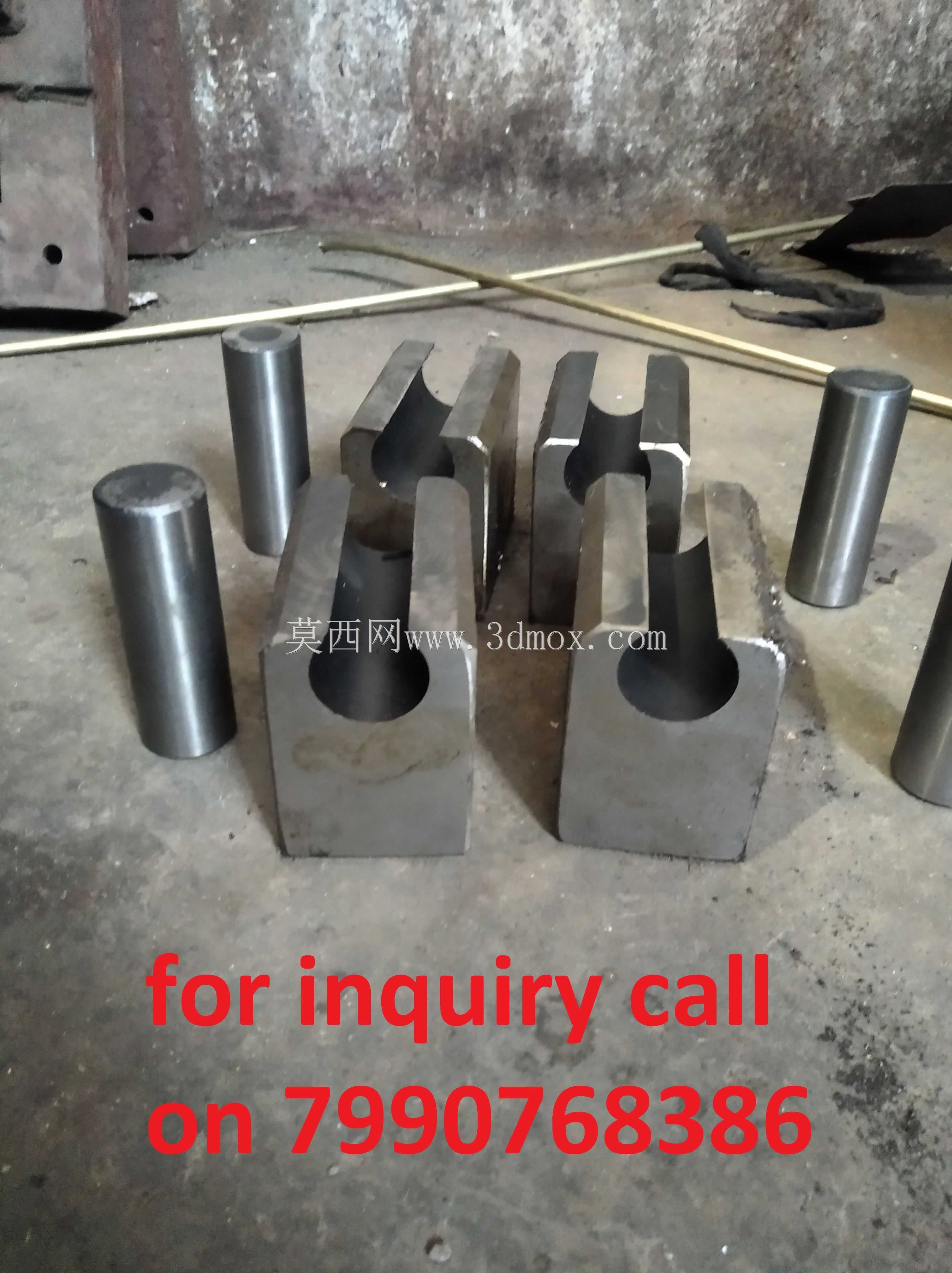

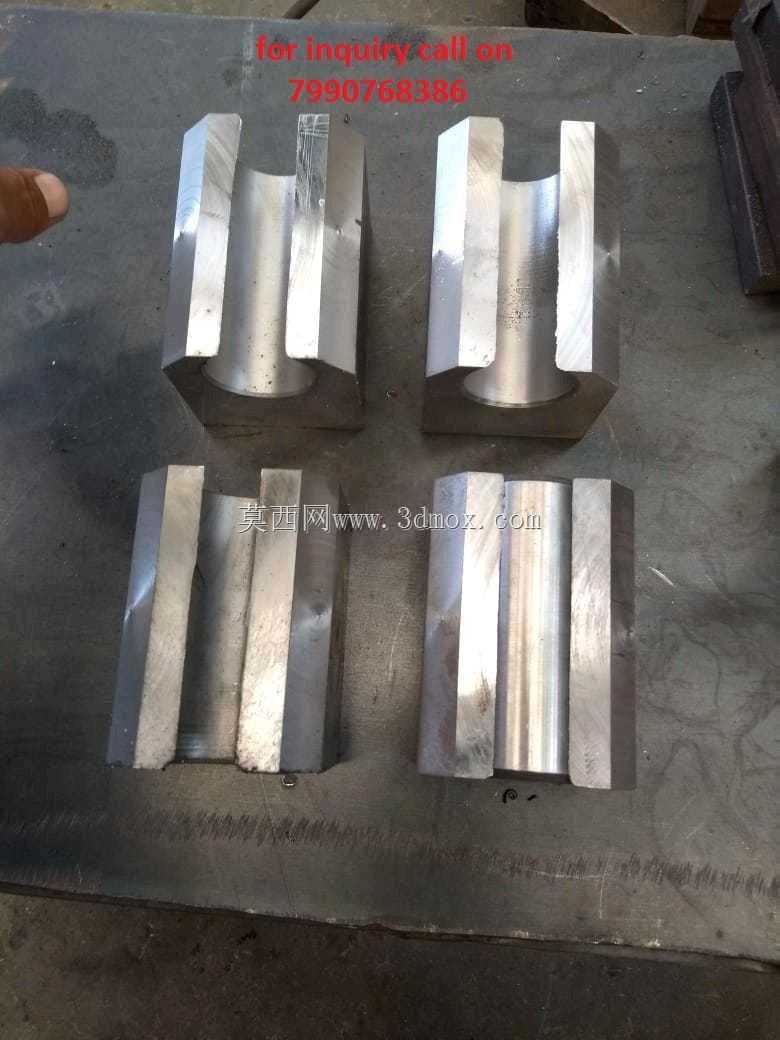

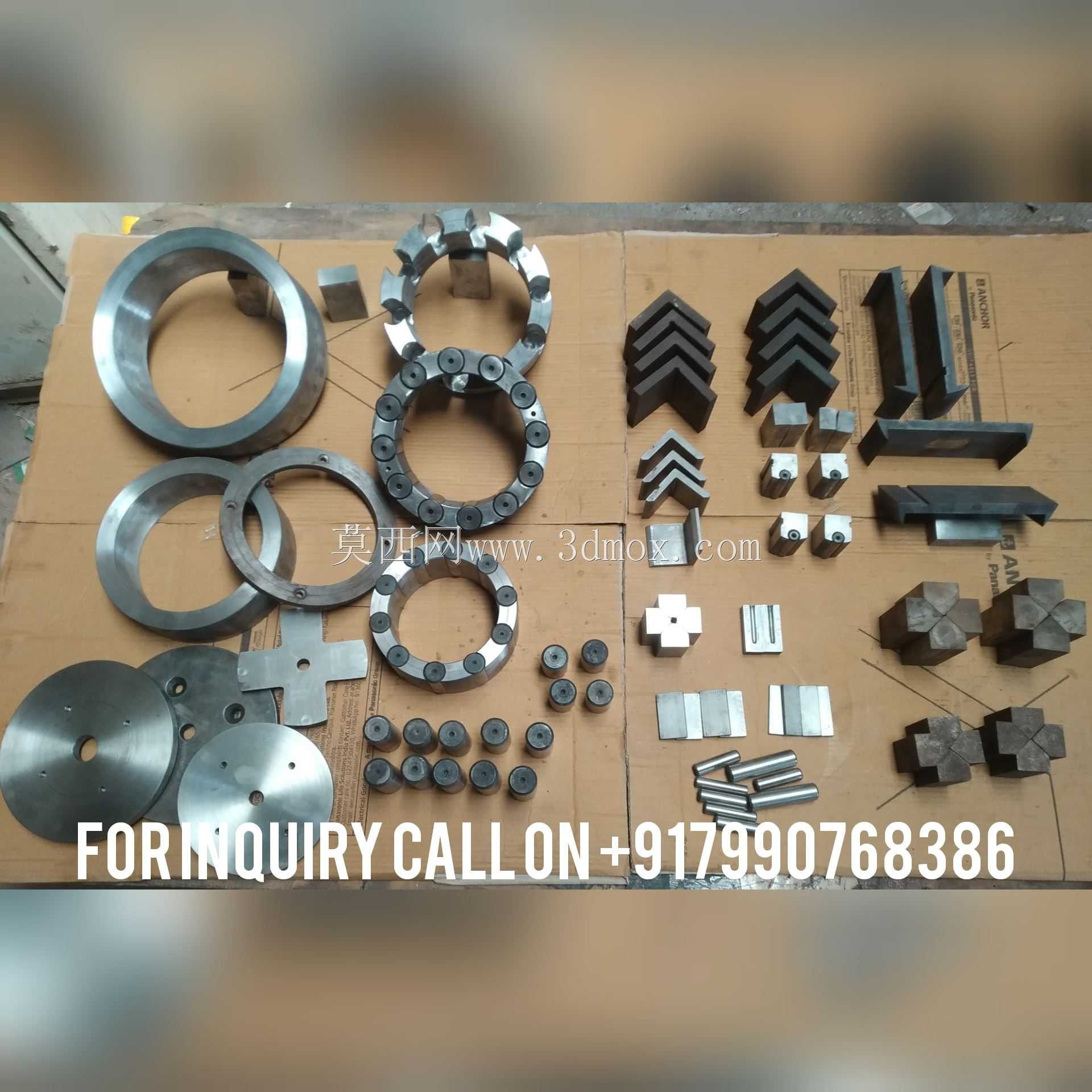

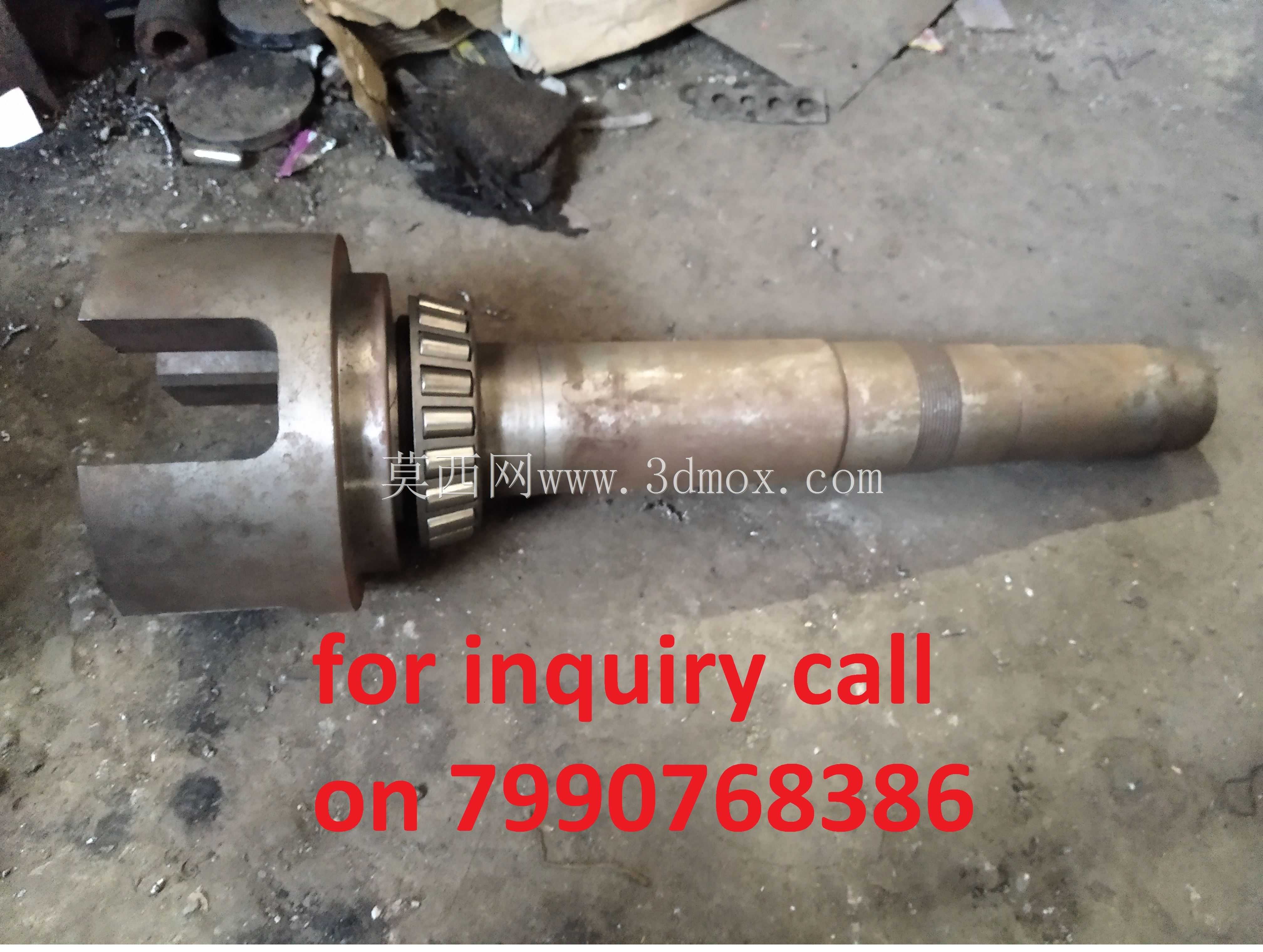

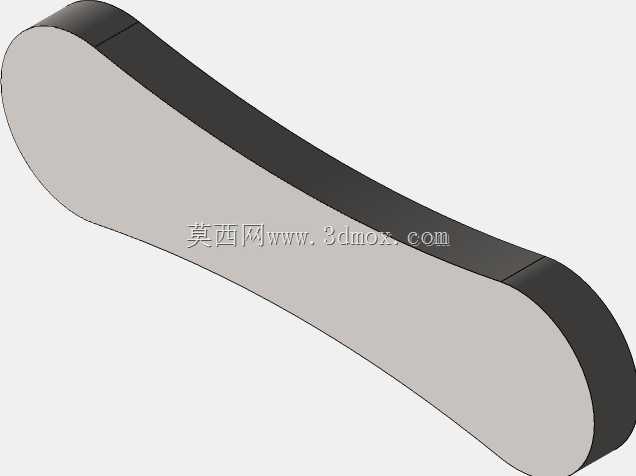

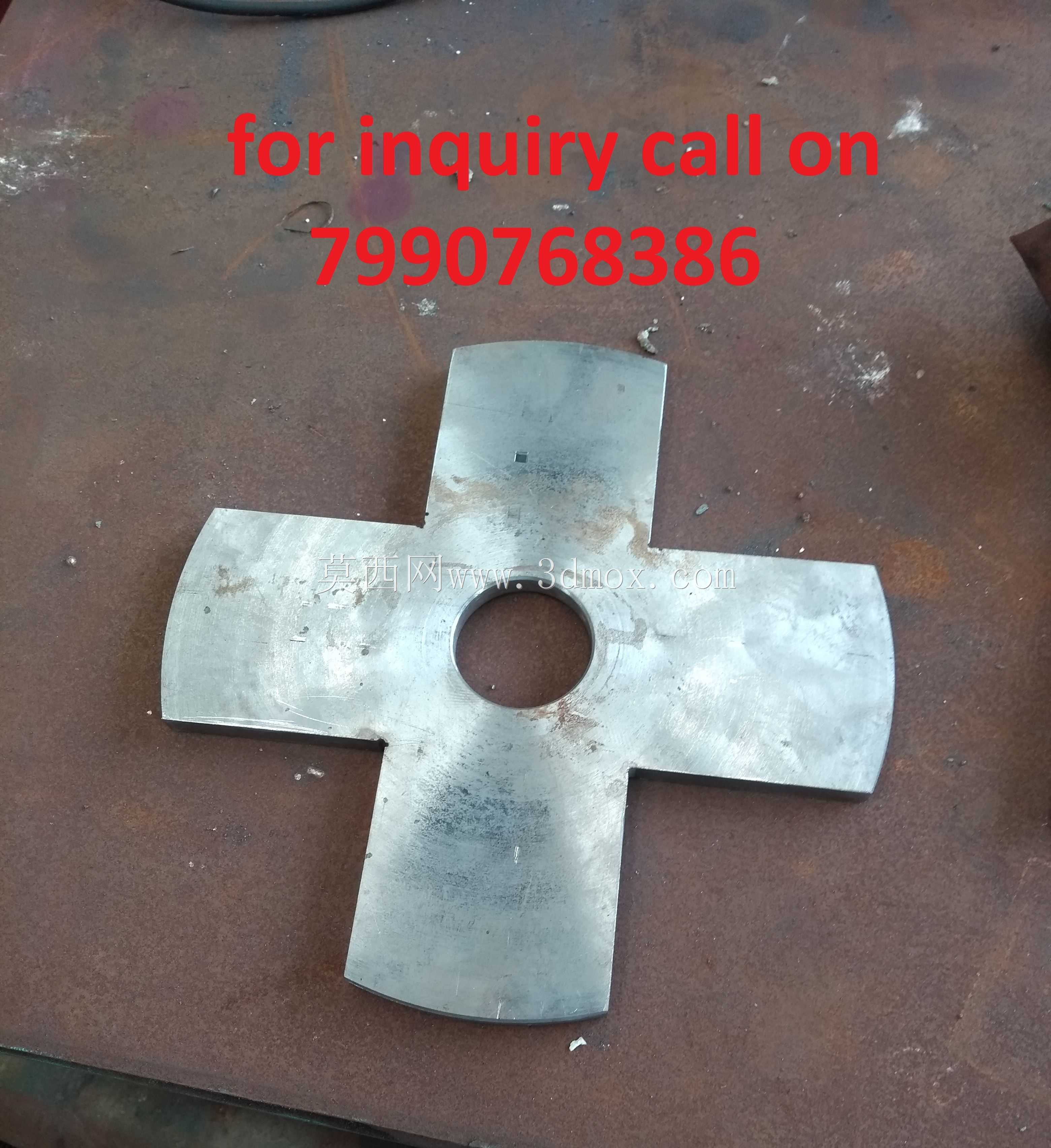

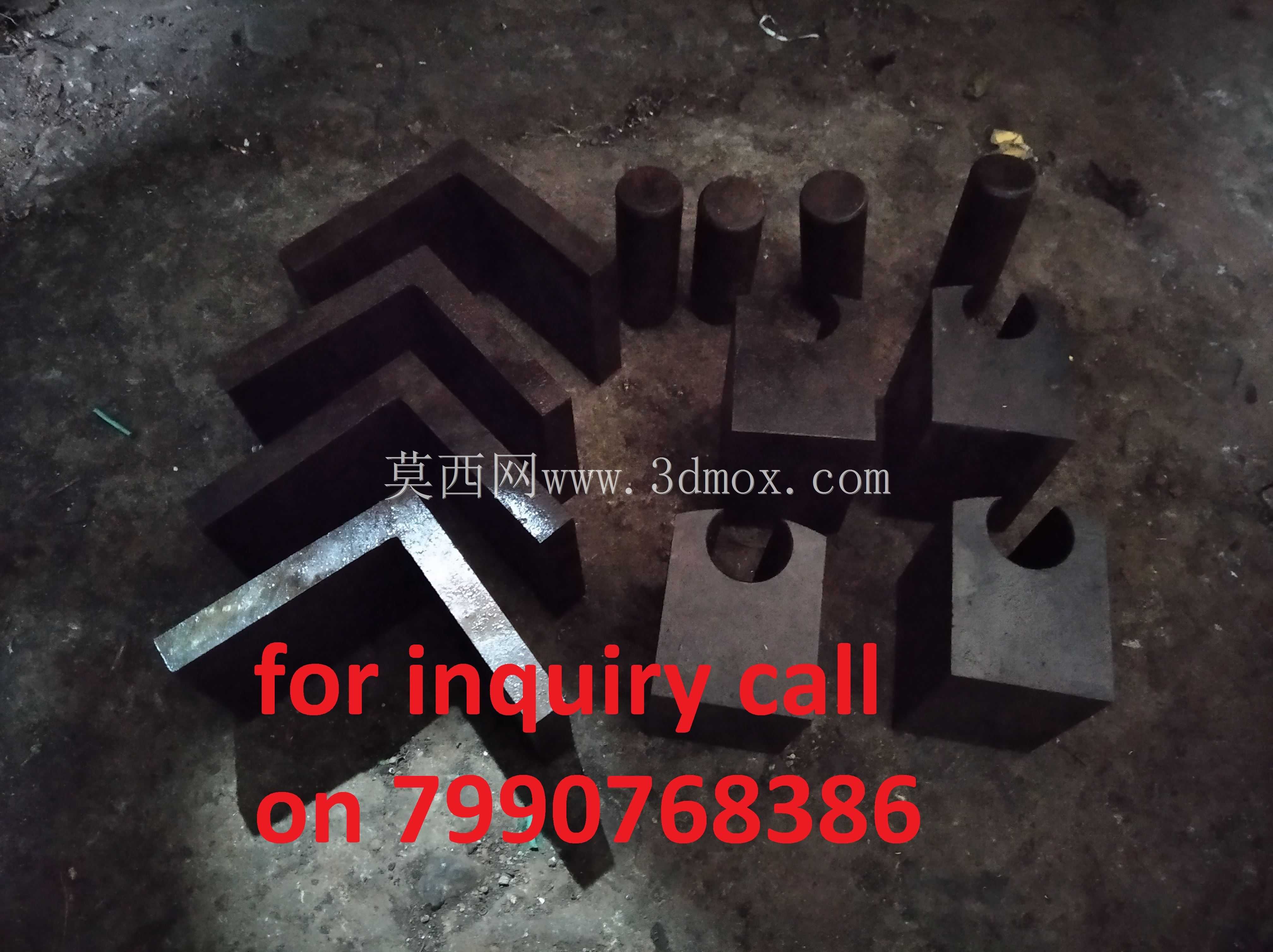

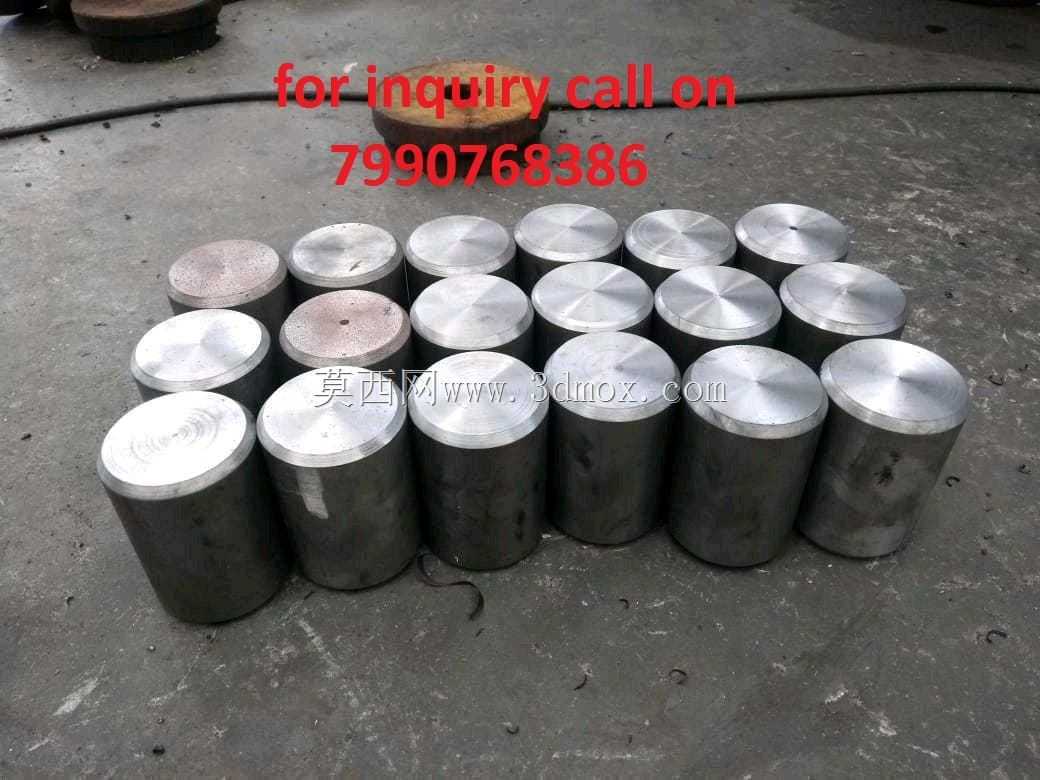

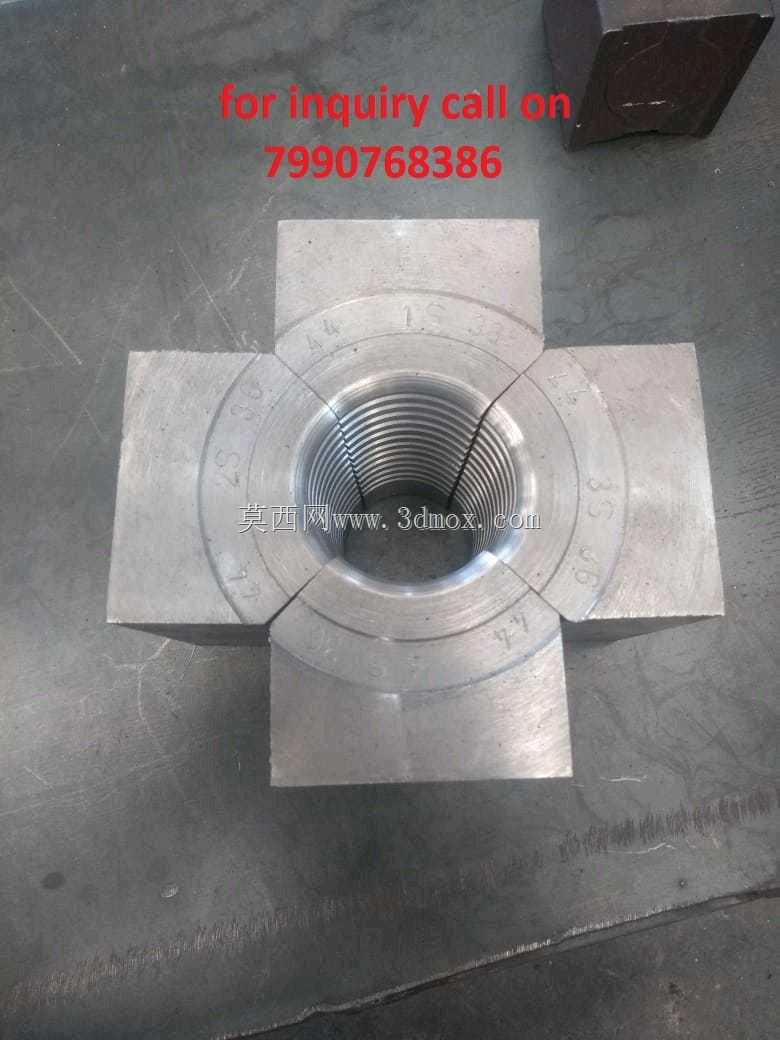

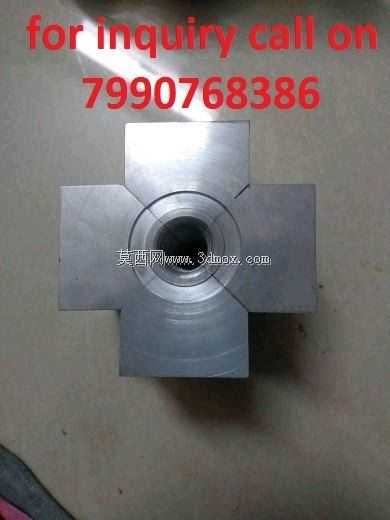

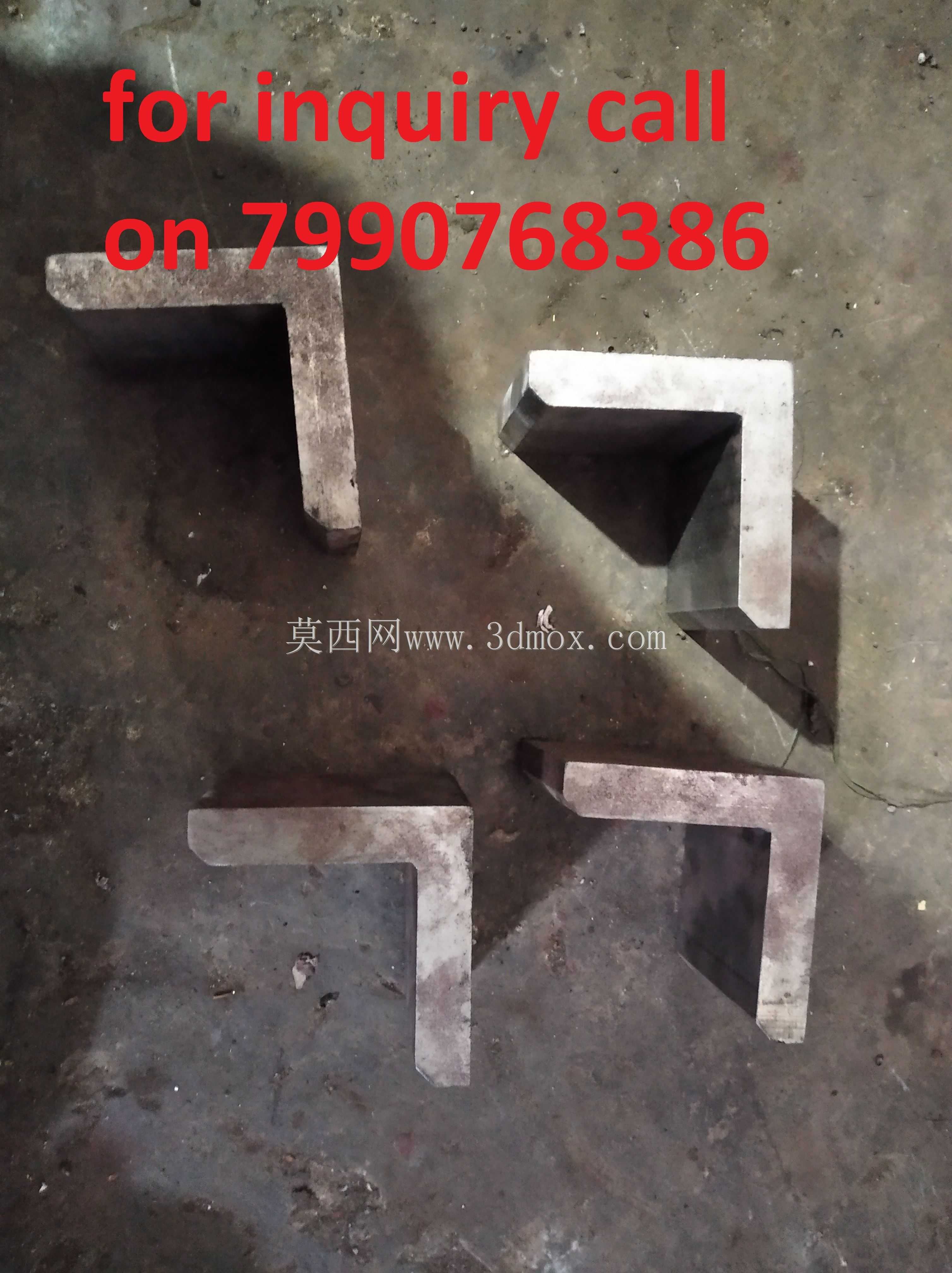

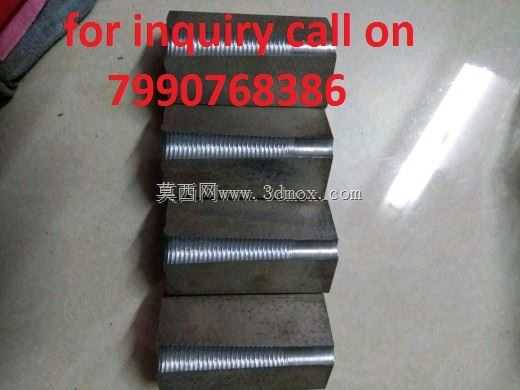

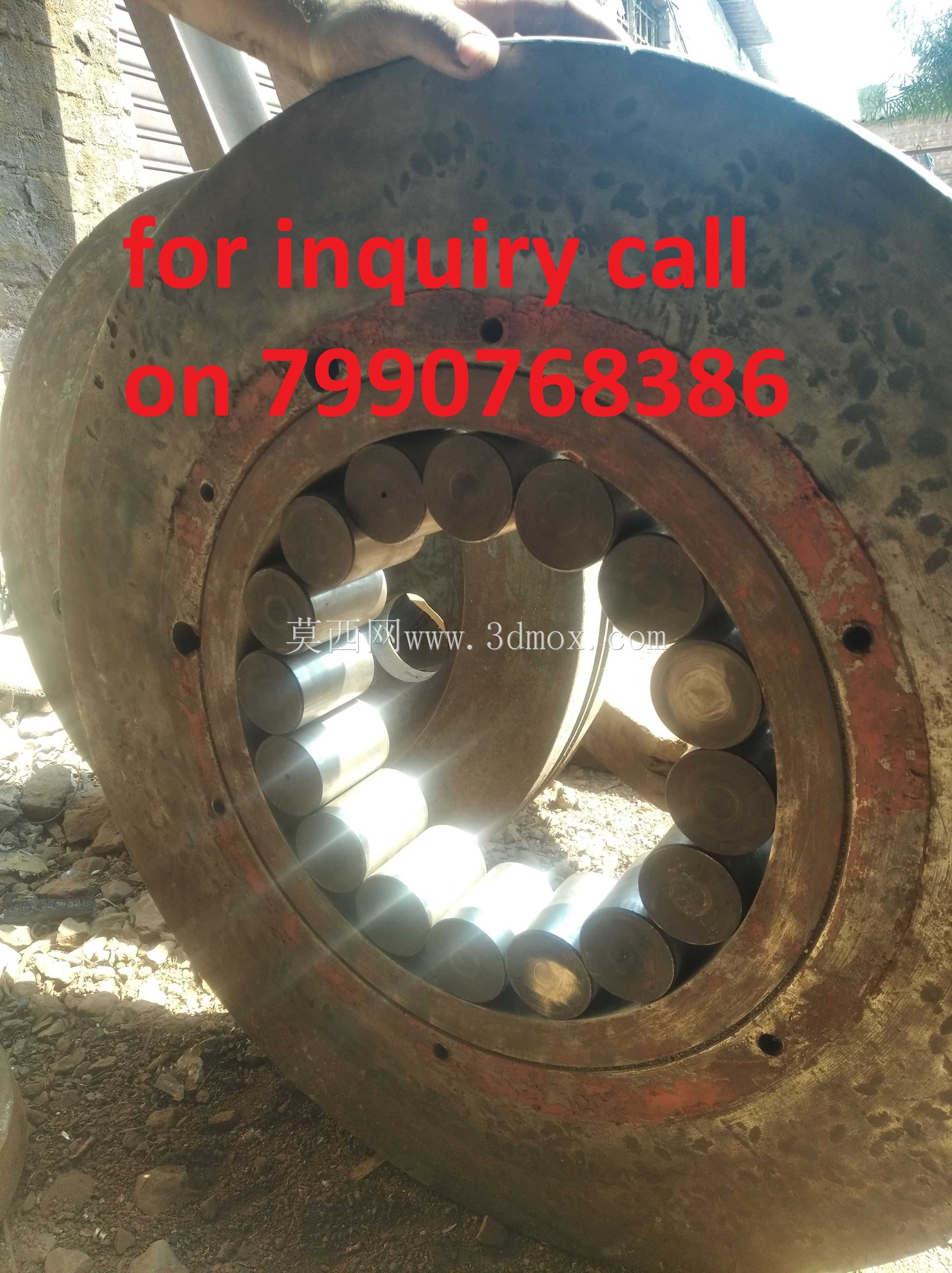

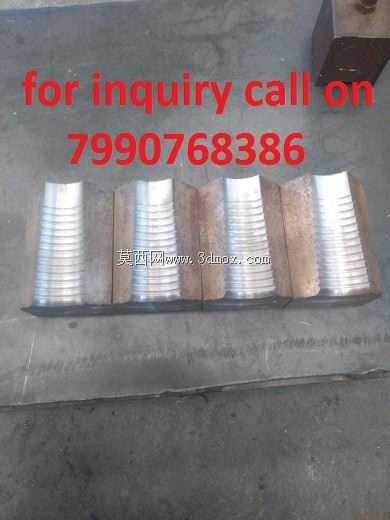

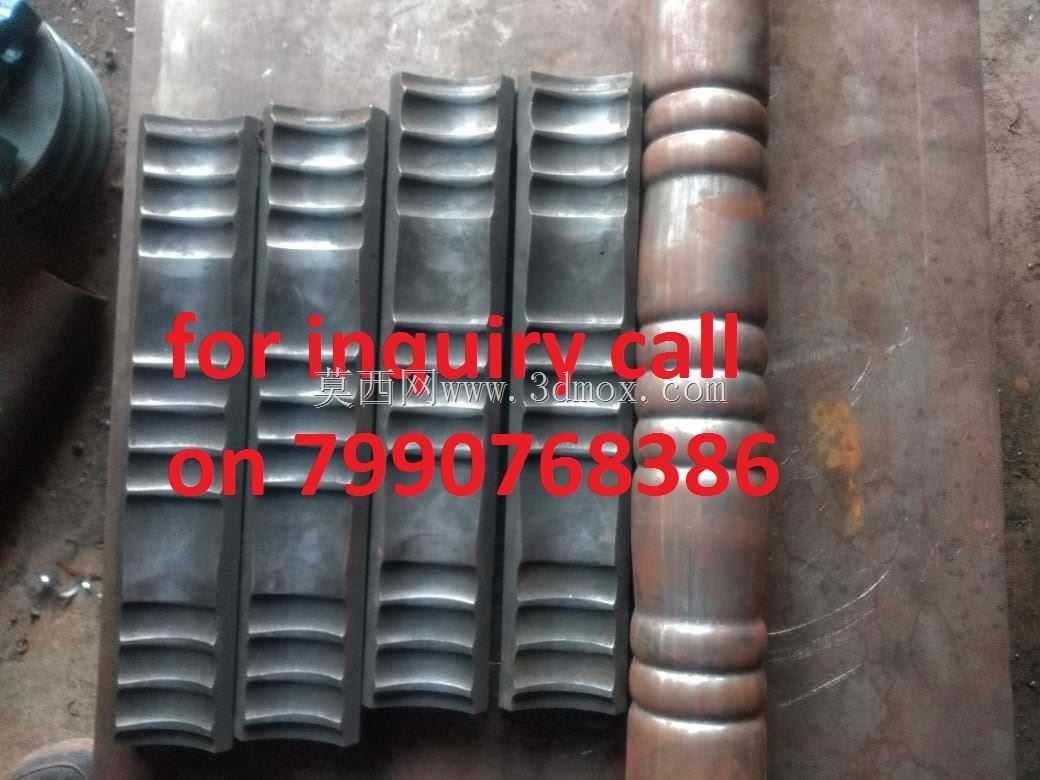

这套旋锻机配套工装与模具，主要应用于金属管材、棒材的精密旋锻加工场景，覆盖五金管件加工、汽车管路生产、航空航天细长轴类零件成型、制冷行业换热管加工等多个工业生产领域，是旋锻设备完成径向旋转锻打工艺的核心执行部件。整套配件包含不同规格的环形锻模、异形成型镶块、定位垫片、导向小件与紧固组件，可适配不同直径、不同截面形状的工件加工需求，既可以完成圆形管材的缩径、壁厚均匀化锻打，也能实现方形、箭头形等异形截面工件的冷锻成型，还可配套完成棒材端面抛光、管口去毛刺等后续工序。从设计思路来看，整套工装采用分体模块化设计，不同规格的成型模圈可根据加工工件的尺寸快速更换，模圈表面的嵌装槽与硬质合金镶块采用过盈配合定位，保证锻打过程中镶块不会出现位移，同时镶块的工作曲面经过渐开线弧度优化，在设备主轴高速旋转带动锻模高频径向敲击工件时，能让金属材料沿轴向与径向均匀流动，避免工件出现壁厚不均、表面褶皱、轴向弯曲等常见加工缺陷。各类环形模具的内孔尺寸覆盖常见小直径管材与棒材的加工范围，安装时与设备主轴的定位止口采用H7/h6间隙配合，既保证拆装便捷，又能控制旋转过程中的径向跳动量在0.02mm以内，保障加工精度。异形成型镶块的分型面经过精准配磨，合模后分型面间隙控制在0.01mm以内，避免锻打过程中出现飞边。配套的十字形定位件、圆形垫片与小型紧固件，分别承担工件轴向定位、模具间隙调整、镶块紧固锁止的功能，所有配件的安装边界都适配主流旋锻设备的模座安装尺寸，无需对设备进行额外改造即可直接换装使用，可帮助生产现场快速切换加工品类，适配小批量多品种的金属塑性加工需求，有效降低工装更换的调试时间，提升旋锻工序的加工效率与成品合格率。
