微型电动直线伸缩执行机构结构

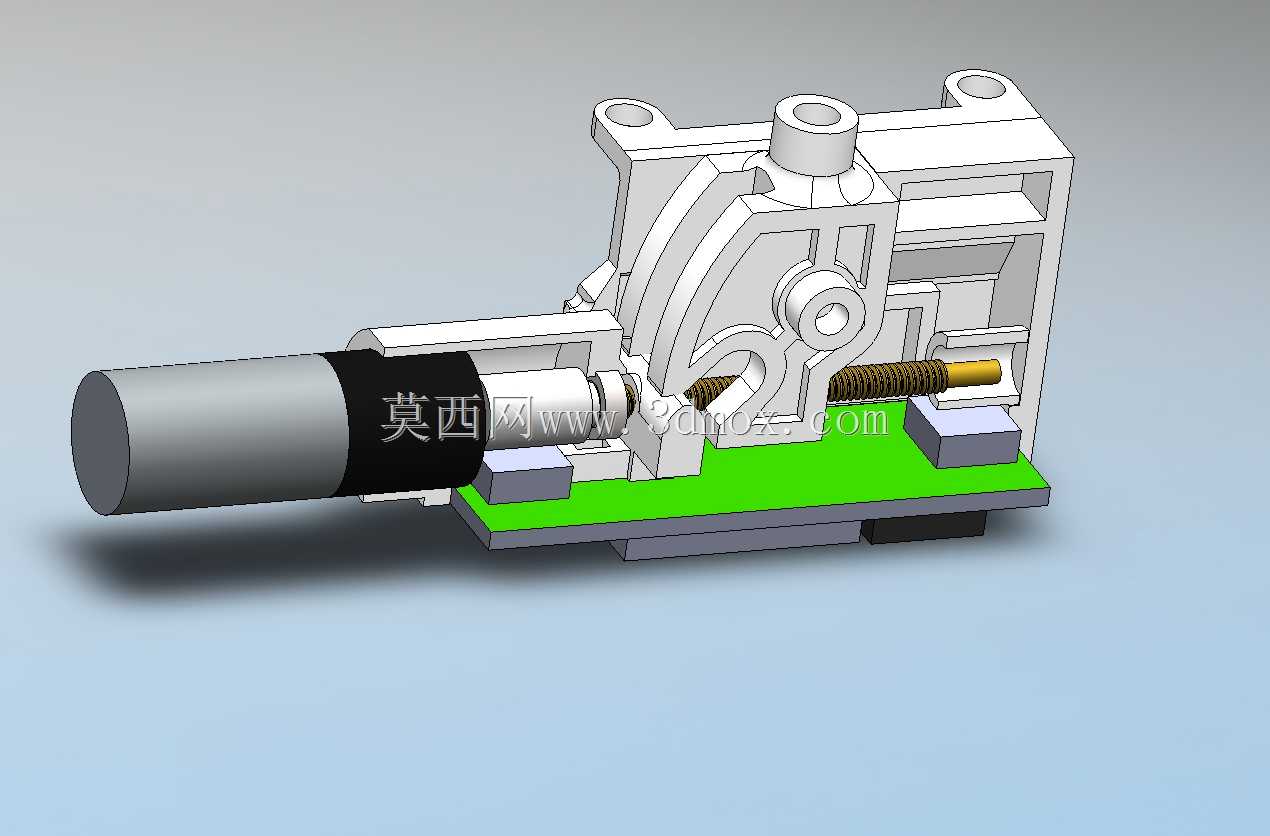

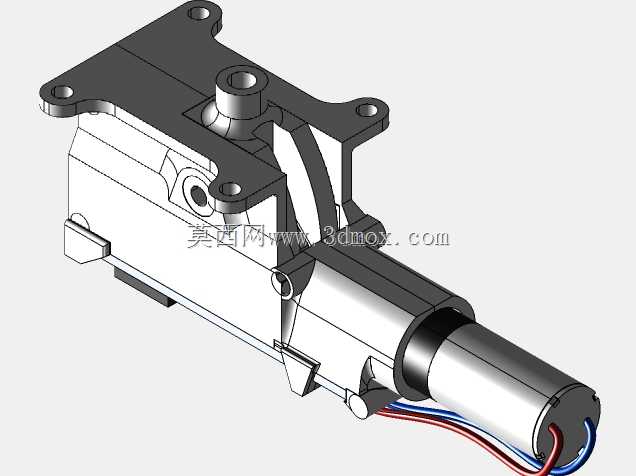

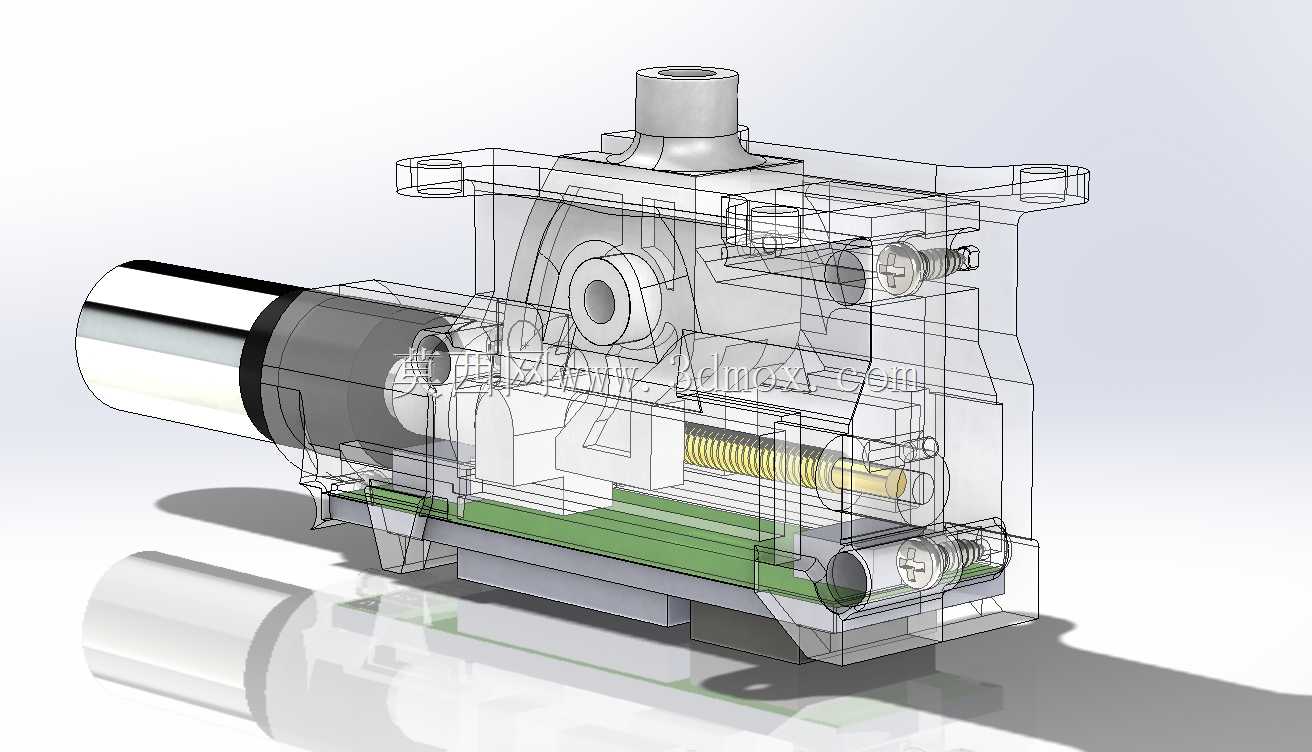

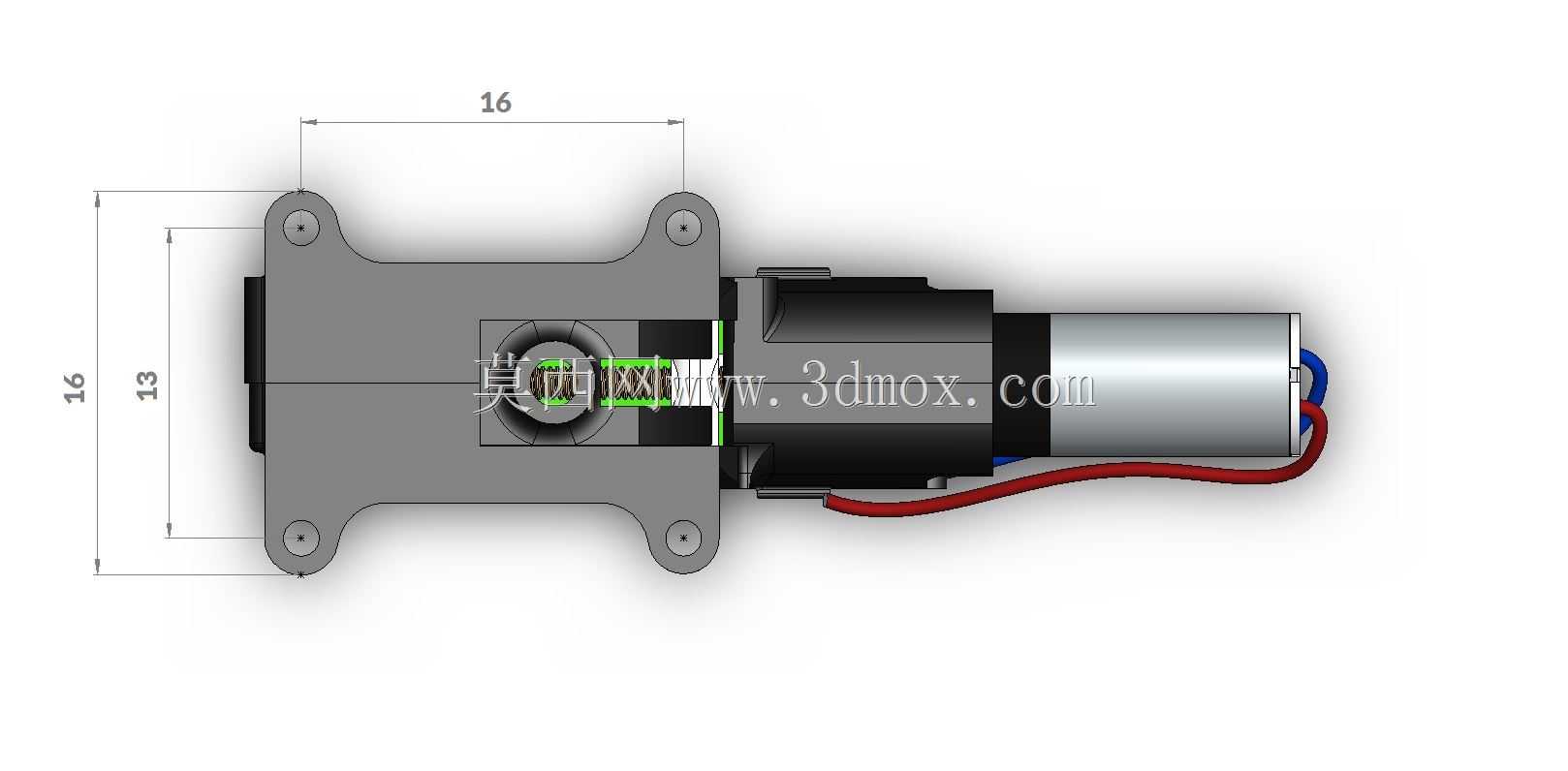

这款微型电动伸缩执行机构，主要面向室内小型智能设备、精密采光调节装置、微型自动化工位的直线往复动作需求设计，可在狭小安装空间内完成可控的直线推拉动作，适配对安装体积、动作精度有较高要求的民用及工业小型场景，比如智能采光窗的开度调节、小型物料的推送收回、精密检测工位的探头伸缩等场景都能适配。从结构设计来看，整体采用集成化布局思路，将驱动电机、行星齿轮减速组、丝杠传动副、滑动导向结构全部整合在一体式壳体内，最大限度压缩了整体占用空间，外壳预留的安装耳位可直接通过螺栓固定在设备基座上，不需要额外设计复杂的安装转接结构，降低了整机的装配难度。驱动端采用6毫米规格的微型电刷电机，搭配行星齿轮减速结构实现扭矩放大，可在低功耗下输出足够的直线推拉力，减速组的齿轮啮合经过精度优化，传动过程噪音低、回程间隙小，能保证伸缩动作的位置精度。传动部分采用丝杠副将电机的旋转运动转化为直线伸缩动作，配合内置的滑动导向槽，伸缩推杆运行过程中不会出现偏转、卡滞问题，推杆端部预留的连接接口可根据实际使用需求搭配不同的执行端头，适配推、拉、顶、压等不同的动作需求。外形尺寸方面，整体结构紧凑，径向最大尺寸不超过驱动电机的安装直径，轴向总长度控制在极小范围内，安装边界清晰，壳体外部没有突出的冗余结构，可直接嵌入到小型设备的内部腔体中，不会额外占用设备的外部安装空间。设计过程中充分考虑了日常维护的便捷性，壳体采用分体式装配结构，仅需拆卸少量固定螺丝即可对内部传动部件进行润滑、检修，不需要将整个机构从设备上完全拆解，降低了后期的维护成本。整体结构经过运动仿真验证，各部件在全行程伸缩过程中无运动干涉，传动链路的力传递效率经过优化，可在额定负载下长期稳定运行，适配长时间间歇性往复动作的使用需求，不会因为频繁伸缩出现传动部件过早磨损的问题。
