Sherline4400台式精密小型车床三维模型

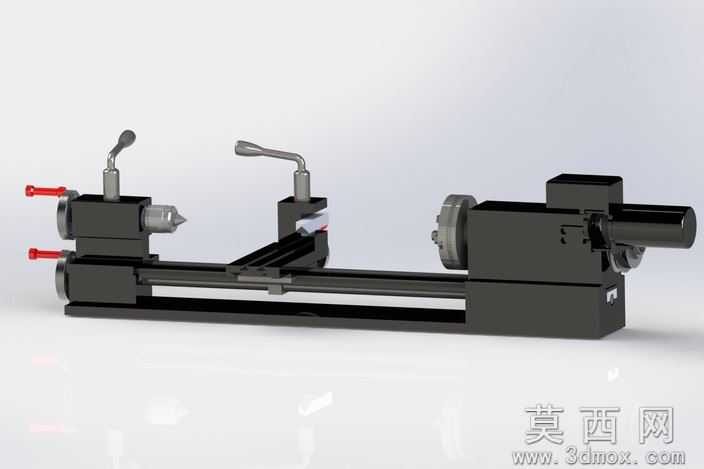

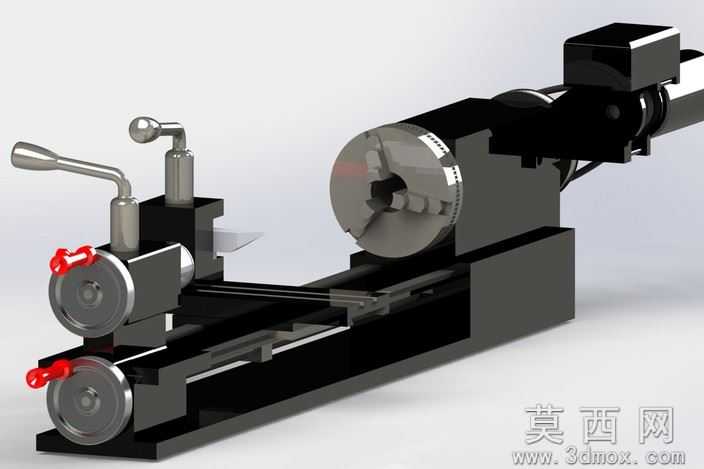

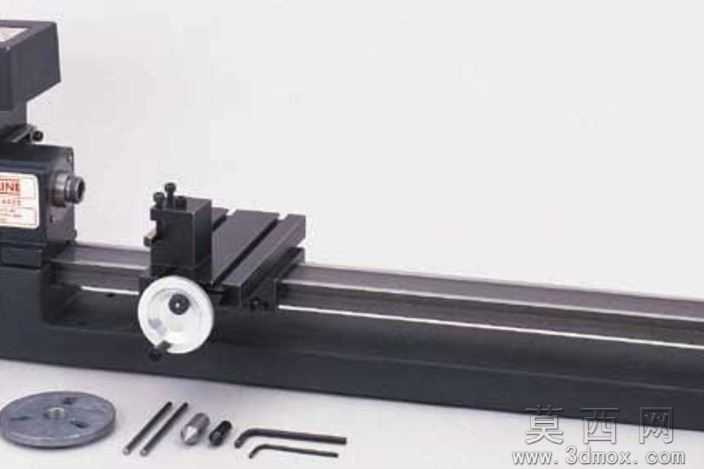

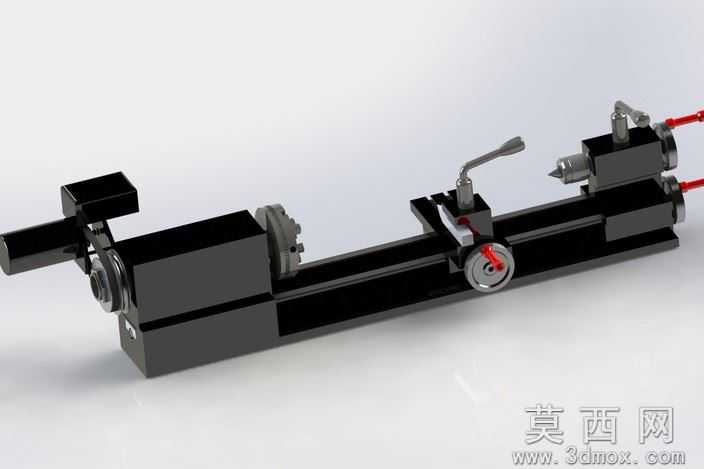

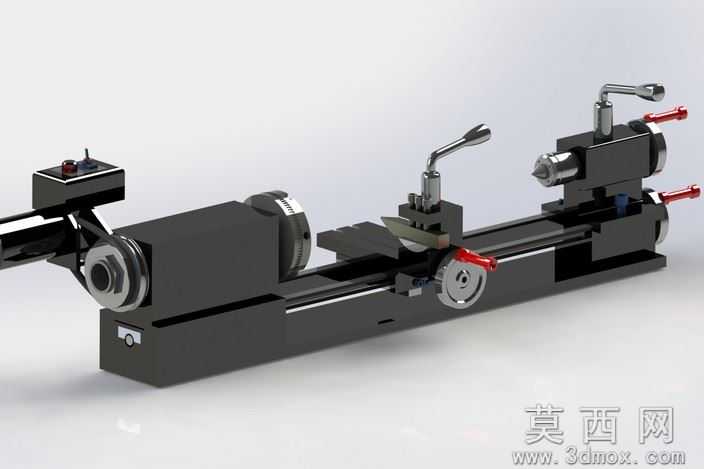

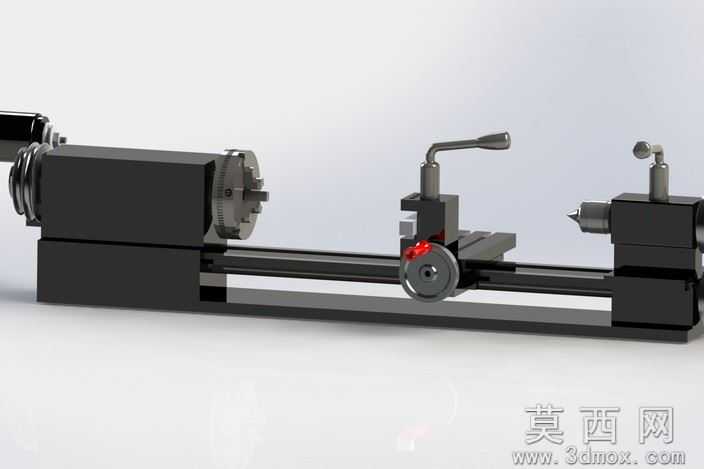

本模型为Sherline4400台式精密小型车床完整三维数模，建模阶段严格遵循实物测绘尺寸与原厂设计参数，采用自底向上的装配建模流程，先逐一完成主轴箱、进给拖板、刀架、尾座、手轮、电子调速控制器等单个零件的特征建模，通过拉伸、旋转、切除、扫描等基础特征构建零件基体，再添加倒角、圆角、螺纹、安装孔等细节特征，保证每个零件的尺寸公差与实物匹配，最终按照实际装配关系完成总装约束，添加了合理的运动自由度模拟，可直观展示车床进给、主轴转动、尾座伸缩的动作逻辑。参数设计上完全还原4400型号的升级配置，对应公制4410版本的17英寸中心距规格，主轴适配90VDC电机搭配电子调速控制器，转速覆盖70至2800RPM区间，标配2.75英寸×6英寸卡盘、三爪高速钢切削刀具、双丝杠进给结构，替换了短床身版本的标准刀架，额外预留第二个滑轮安装位可按需提升低速扭矩，所有参数均与实物保持一致。渲染材质阶段针对不同零件匹配对应材质属性，床身导轨部分赋予磨砂黑色金属材质模拟铸铁喷塑质感，手轮、操作手柄赋予亮面镀铬金属材质，调节旋钮、操作按钮赋予红色工程塑料材质，卡盘、刀架等加工部件赋予高光亮钢材质，添加了柔和的工业环境光与局部补光，突出零件的结构层次与金属质感，渲染效果清晰展示车床的整体外观与细节布局。结构原理上完整还原台式小型车床的机械逻辑，主轴通过电机带轮传动实现转速调节，拖板通过手轮带动丝杠实现横向与纵向进给，刀架可多角度旋转调整切削角度，尾座可沿导轨滑动锁紧实现长轴类零件的顶紧支撑，电子调速模块集成在主轴箱侧方，可实时调整主轴转速适配不同材质的加工需求，整体结构紧凑，兼顾小型设备的便携性与加工能力。软件兼容方面，模型提供STEP/IGES2012通用中间格式，可兼容UG、Pro/E、Catia等主流三维设计软件打开编辑，同时提供SolidWorks2012原生格式与STL网格格式，STL格式可直接导入切片软件用于3D打印验证结构，不同格式均保留完整的装配结构与零件命名，方便使用者根据需求选择对应格式。研发教学应用层面，该模型可作为职业院校机械加工专业的教学演示素材，帮助学员直观理解小型车床的结构组成与传动原理，也可作为个人DIY小型加工设备的研发参考，用于改装升级方案的结构验证，还可用于机械设计课程的装配练习、干涉检查实训，帮助学习者掌握机床类设备的建模思路与装配逻辑，同时也能为小型精密加工设备的二次开发提供可靠的三维数模参考。
